1.一种电化学传感器在己烯雌酚DES检测和过氧化氢H2O2检测中的应用，其特征在于，所述电化学传感器由电极载体和修饰层组成，所述修饰层为氮掺杂石墨烯‑硫堇‑金纳米复合材料；

其中，所述氮掺杂石墨烯‑硫堇‑金纳米复合材料的制备方法包括：将氮掺杂石墨烯NG、硫堇Thi、金源、还原剂在避光的条件下进行超声反应以制得氮掺杂石墨烯‑硫堇‑金纳米复合材料NG‑Thi‑AuNPs；

‑3 ‑3

所述NG、Thi、金源、还原剂的用量比为2mg：2×10 ‑3×10 mmol：0.025‑0.075mmol：

0.05‑0.15mmol，所述金源的摩尔量以含有的金原子的摩尔量计算。

2.根据权利要求1所述的应用，其中，所述超声反应的条件为：反应时间为1‑3h，超声反应器的功率为30KHz‑50KHz。

3.根据权利要求1所述的应用，其中，所述金源选自四水合氯金酸、三水合氯金酸和氯金酸钾中的至少一者，所述还原剂选自抗坏血酸AA、NaBH4和LiAlH4中的至少一者。

4.根据权利要求3所述的应用，其中，所述超声反应于溶剂中进行，所述NG、溶剂的用量比为2mg：8‑20mL。

5.根据权利要求4所述的应用，其中，所述溶剂选自超纯水、乙醇和N,N‑2‑甲基甲酰胺中的至少一者。

6.根据权利要求3所述的应用，其中，所述NG中氮元素的含量为2wt%‑4wt%。

7.根据权利要求1所述的应用，其中，所述电极载体选自玻碳电极、碳纸电极和ITO电极中的至少一者。

2

8.根据权利要求7所述的应用，其中，以7.065mm表面积的电极载体为基准，所述修饰层‑3 ‑3的含量为6.0×10 ‑10.0×10 mg。

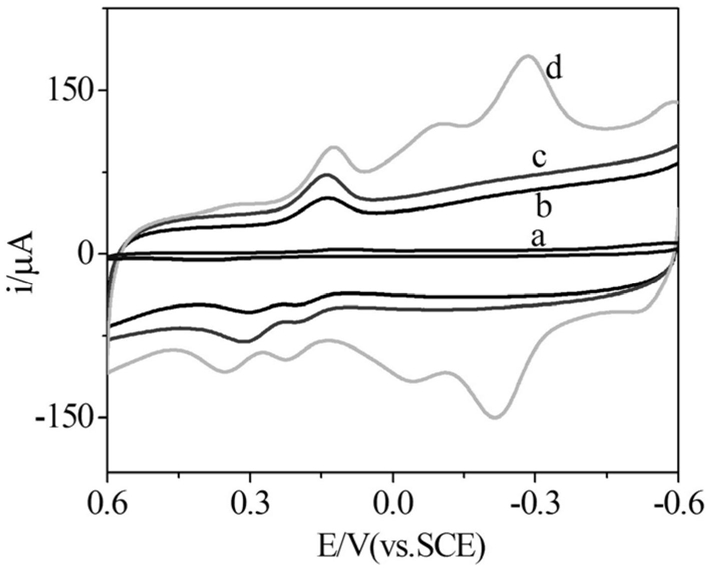

9.根据权利要求1、7或8中任意一项所述的应用，其特征在于，所述电化学传感器的制备方法为：将权利要求1所述的氮掺杂石墨烯‑硫堇‑金纳米复合材料配置成复合材料溶液，接着将所述复合材料溶液滴加至所述电极载体的表面，然后晾干。

10.根据权利要求9所述的应用，其中，所述复合材料溶液的浓度为0.5‑1.5mg/mL。

2

11.根据权利要求10所述的应用，其中，以7.065mm表面积的电极载体为基准，所述复合材料溶液的用量为6‑10μL。

12.根据权利要求9所述的应用，其中，在滴加所述复合材料溶液之间，所述制备方法还包括：将电极载体用Al2O3在麂皮上打磨，接着用蒸馏水冲洗干净，于蒸馏水中超声，然后在K3[Fe(CN)6]/K4[Fe(CN)6]溶液中表征直至电位差不超过75mV。
