专利号: 2019111820011
申请人: 博兴兴博城建投资集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

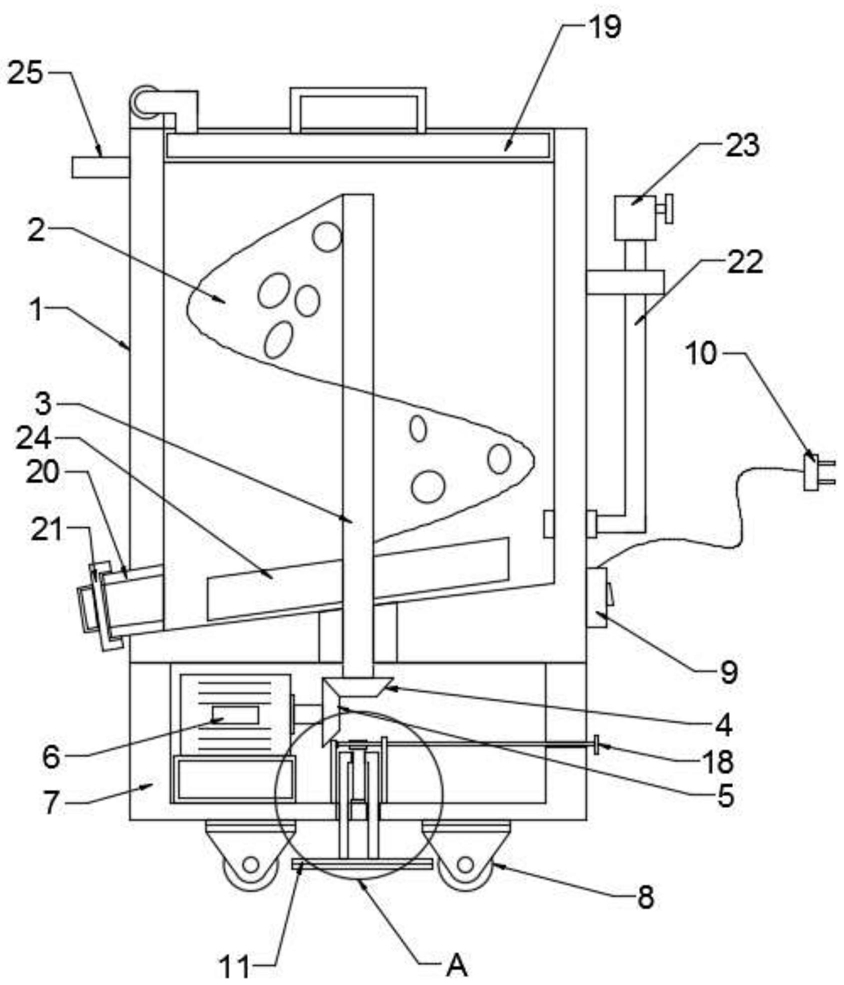

1.一种建筑装饰用室内混凝土搅拌装置,包括搅拌筒(1);其特征在于,所述搅拌筒(1)下方固定连接有移动座(7),移动座(7)下方设有呈周向分布的滚轮(8);所述滚轮(8)之间设有可升降的抵接板(11)。

2.根据权利要求1所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述搅拌筒(1)内设有搅拌叶片(2),搅拌叶片(2)固定连接有搅拌轴(3),搅拌轴(3)贯穿搅拌筒(1)底板并延伸至搅拌筒(1)下方;所述搅拌轴(3)下端固定连接有第一锥齿轮(4),第一锥齿轮(4)齿合有第二锥齿轮(5),第二锥齿轮(5)固定连接有搅拌电机(6)的输出轴;所述搅拌电机(6)通过导线依次连接有电机开关(9)和电源插头(10)。

3.根据权利要求2所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述搅拌叶片(2)为螺旋叶片,搅拌叶片(2)上开设有不规则分布的通孔。

4.根据权利要求1所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述搅拌筒(1)上部固定连接有推动把手(25)。

5.根据权利要求1所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述抵接板(11)上端固定连接有升降架(12),升降架(12)贯穿移动座(7)并延伸至移动座(7)下方;

所述升降架(12)外侧套设有导向筒(13),导向筒(13)与移动座(7)底板固定连接,升降架(12)与导向筒(13)内壁滑动连接;所述升降架(12)贯穿有丝杆(14),丝杆(14)通过轴承座(15)与移动座(7)底板转动连接;所述丝杆(14)顶部固定连接有蜗轮(16),蜗轮(16)齿合有蜗杆(17),蜗杆(17)一端与导向筒(13)内壁转动连接,蜗杆(17)另一端延伸至移动座(7)外侧并固定连接有调节轮(18)。

6.根据权利要求5所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述升降架(12)包括水平板、与水平板固定连接且对称分布的连接杆,水平板设置在移动座(7)上方,连接杆贯穿移动座(7)。

7.根据权利要求2所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述搅拌电机(6)通过安装座与移动座(7)固定连接,电机开关(9)与移动座(7)固定连接。

8.根据权利要求1所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述搅拌筒(1)连通有进水管(22),进水管(22)上端连通有夹头(23),夹头(23)与外部水龙头固定卡接;所述搅拌筒(1)上端铰接有筒盖(19),搅拌筒(1)下部连通有倾斜设置的出料管(21),出料管(21)螺纹套接有螺纹盖(21)。

9.根据权利要求1所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述抵接板(11)下端面粘接有橡胶垫。

10.根据权利要求8所述的一种建筑装饰用室内混凝土搅拌装置,其特征在于,所述搅拌筒(1)的底板为倾斜面,搅拌筒(1)底板抵接有刮板(24),刮板(24)沿着搅拌筒(1)的倾斜底板设置,刮板(24)与搅拌轴(3)固定连接。
