专利号: 2019111866706
申请人: 郑晓静
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

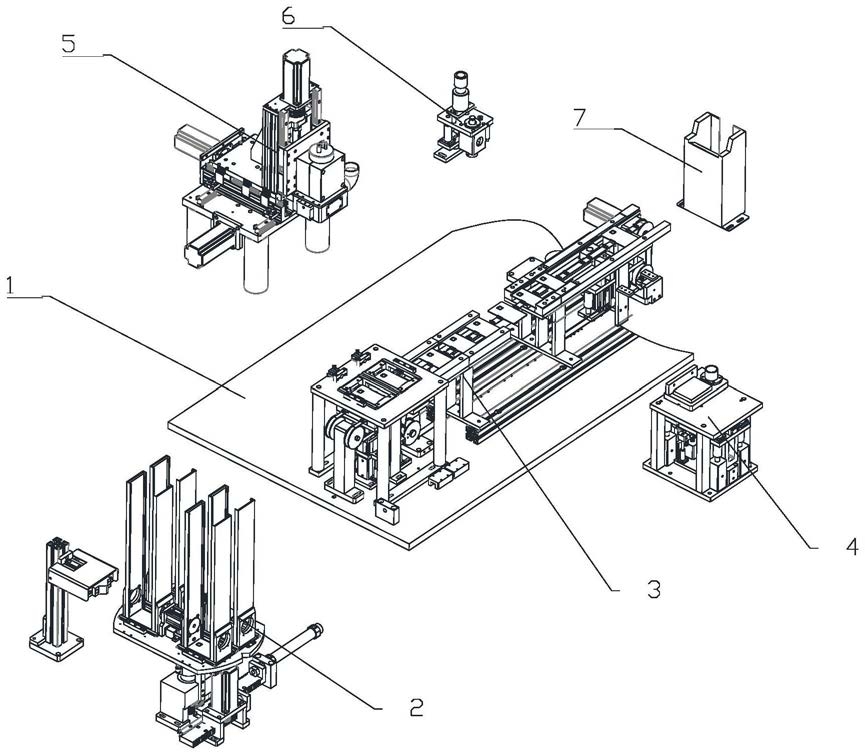

1.一种IC卡铣槽机,包括机架(1)以及安装在机架(1)上的IC卡上料装置(2)、IC卡输送装置(3)、IC卡定位装置(4)、立式铣槽装置(5)、吹气装置(6)和收集箱(7);IC卡上料装置(2)位于IC卡输送装置(3)的进料端,所述的IC卡定位装置(4)对应IC卡输送装置(3),所述的立式铣槽装置(5)安装在机架上,立式铣槽装置(5)位于IC卡定位装置(4)的正上方;吹气装置(6)位于IC卡定位装置(4)的后方,收集箱(7)位于IC卡输送装置(3)的出料端;

其特征在于,所述的IC卡上料装置(2)用于存储多张IC卡,并将单张IC卡放置到IC卡输送装置(3)中;所述的IC卡输送装置(3)用于输送IC卡步进式运动,在相应的工位进行相应的加工;所述的IC卡定位装置(4)用于对铣槽工位的IC卡进行夹紧定位,立式铣槽装置(5)用于对夹紧定位后的IC卡进行自动铣槽操作;所述的吹气装置(6)用于对铣槽完成的IC卡进行吹气除杂,收集箱(7)用于对铣槽完成的IC卡进行收集。

2.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的IC卡上料装置(2)包括

料仓组件(21)、定位机构(22)和引料机构(23);料仓组件(21)安装在机架上,定位机构(22)位于料仓组件(21)的侧方,引料机构(23)位于料仓组件(21)的正下方;所述的料仓组件(21)设置有两侧对称布置的料仓,每侧的料仓上有两个轨道;所述的料仓组件(21)用于储存IC卡,并实现料仓的切换;所述的定位机构(22)用于对料仓组件(21)进行定位,保持正确的姿态;所述的引料机构(23)用于将IC卡从料仓组件(21)底端取出,实现上料。

3.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的料仓组件(21)包括转盘(211)、转轴(212)、转座(213)、齿轮(214)、双向气缸(215)、推板(2151)、料仓板(216)、底架(2161)、卡块(217)、胶块(218)、横移气缸(219)和齿条(2110);所述的转轴(212)上端与转盘(211)中心相固定,转轴(212)转动连接在转座(213)中,所述的转座(213)固定设置在机架上,所述的齿轮(214)安装在转轴(212)的下端,所述的转盘(211)两侧开有V形孔(2111);

齿条(2110)通过滑轨移动连接在机架上,齿条(2110)与齿轮(214)相啮合,齿条(2110)与横移气缸(219)的伸缩端相连接;所述的料仓板(216)设置有相对布置的两块,料仓板(216)的两侧面开有圆形孔(2162),料仓板(216)下端固定设置在底架(2161)上,上述的底架(2161)中部设置有矩形孔,底架(2161)固定在转盘(211)上;所述的卡块(217)通过销轴铰接在底架(2161)上,卡块(217)上端面与底架(2161)之间设置有电磁铁,控制卡块(217)摆动;所述的卡块(217)设置有四个,卡块(217)相对的部位为尖嘴形,尖嘴形的橫部用于阻挡IC卡下降,尖嘴形的竖部可以使IC卡经过;所述的胶块(218)安装在底架(2161)上,胶块(218)位于同侧的两个卡块(217)之间,胶块(218)的里侧设置有波纹;所述的双向气缸(215)安装在转盘(211)上,推板(2151)安装在双向气缸(215)的两端移动端上,推板(2151)位于料仓板(216)的圆形孔(2162)中。

4.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的定位机构(22)包括立架(221)、定位气缸(222)、定位块(223)和横移架(224);立架(221)底部固定设置在机架上,定位气缸(222)水平安装在立架(221)上,横移架(224)通过直线轴承与立架(221)相移动配合,横移架(224)与定位气缸(222)的伸缩端相连接,定位块(223)成V形,所述的定位块(223)安装在横移架(224)上;所述的引料机构(23)包括吸盘(231)、引料气缸(232)和导向架(233);引料气缸(232)固定设置在机架上,导向架(233)安装在引料气缸(232)的伸缩端上,吸盘(231)固定设置在导向架(233)上,吸盘(231)位于底架(2161)的下方。

5.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的IC卡输送装置(3)包括

输送架、输入电机、带轮组件和传送皮带;带轮组件铰接在输送架上,带轮组件由输入电机完成动力输入,传送皮带缠绕在带轮组件上,所述的传送皮带上设置有凸纹,一对凸纹之间的距离与IC卡的宽度相匹配,相邻凸纹对之间留有一定间隙。

6.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的IC卡定位装置(4)包括

安装座(41)、吸尘板(42)、升降座(43)、升降气缸(44)、侧过料板(45)、底过料板(46)、垫板(461)、盖板(47)和夹紧机构(48);安装座(41)包括上平板、下平板和连接上、下两平板的立柱,吸尘板(42)安装在安装座(41)的上平板上,上平板上开有矩形孔,吸尘板(42)对应安装在矩形孔上;升降座(43)的四个边角设置有直线轴承,直线轴承中配合有导柱(431),所述的导柱(431)固定设置在安装座(41)下平板上,升降座(43)下端设置有安装座板(432);所述的升降气缸(44)安装在下平板上,升降气缸(44)的伸缩端与升降座(43)相连接;所述的侧过料板(45)相对安装在升降座(43)上,底过料板(46)安装在升降座(43)上,底过料板(46)位于侧过料板(45)之间,底过料板(46)之间留有通道;所述的底过料板(46)的顶面高度低于侧过料板(45),所述的侧过料板(45)相对侧面设置有内翻的凸耳,IC卡(001)位于侧过料板(45)和底过料板(46)之间;所述的垫板(461)通过螺栓固定设置在底过料板(46)上;

所述的盖板(47)设置在安装座(41)上平台的下端,盖板(47)上开有矩形孔,该矩形孔与垫板(461)相对应,盖板(47)两侧开有槽(471),盖板(47)底端面上铣有沉台,沉台的深度与IC卡的深度相匹配;所述的夹紧机构(48)通过中间板设置在安装座(41)下平板上。

7.根据权利要求6所述的一种IC卡铣槽机,其特征在于,所述的夹紧机构(48)包括活动转座(4811)、固定转座(4812)、侧转座(4813)、驱动气缸(482)、第一侧夹爪(4831)、第二侧夹爪(4832)、限位块(4833)、端夹爪(484)、升降板(485)、下复位弹簧组(486)和上复位弹簧组(487);所述的升降板(485)通过直线轴承移动配合在安装座板(432)上,驱动气缸(482)设置在安装座板(432)上,驱动气缸(482)的伸缩端与升降板(485)相连接;所述的活动转座(4811)通过下复位弹簧组(486)连接在升降板(485)上,固定转座(4812)固定设置在升降板(485)上;侧转座(4813)安装在升降板(485)的侧方,侧转座(4813)位于活动转座(4811)和固定转座(4812)之间;第一侧夹爪(4831)的转折部通过转轴与升降座(43)相铰接,第一侧夹爪(4831)的端部开有圆孔与固定转座(4812)相铰接;第二侧夹爪(4832)的转折部通过转轴与升降座(43)相铰接,第二侧夹爪(4832)的侧端部开有槽孔与活动转座(4811)形成槽副配合;所述的第一侧夹爪(4831)和第二侧夹爪(4832)的转折部销轴端部上均设置有限位块(4833);端夹爪(484)的转折部铰接在升降座(43)底部,端夹爪(484)的端部与侧转座(4813)相铰接;上复位弹簧组(487)连接在升降板(485)上端。

8.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的立式铣槽装置(5)包括

横向气缸(51)、纵向气缸(52)、立向气缸(53)、铣刀组件(54)、吹气板(55)和吸气筒(56);横向气缸(51)、纵向气缸(52)和立向气缸(53)实现铣刀组件(54)的三维运动,铣刀组件(54)竖直布置,铣刀组件(54)的下端装有防尘罩(57),吹气板(55)设置在防尘罩(57)的一端,吸气筒(56)安装在防尘罩(57)的另一端。

9.根据权利要求1所述的一种IC卡铣槽机,其特征在于,所述的吹气装置(6)上设置有

出气孔,出气孔的位置正对IC卡的槽,所述的吹气装置(6)高度可以调节。

10.一种IC卡的铣槽方法,其特征在于,该方法依次通过以下步骤进行加工:

上料:横移气缸(219)伸缩,经过齿轮齿条传动后带动转盘(211)转动,而后定位气缸(222)带动定位块(223)伸出,使定位块(223)卡在转盘(211)上的V形孔(2111)上,实现定位,而后引料气缸(232)带动吸盘(231)上升,一方面吸住料仓板(216)底端的IC卡,另一方面抬起IC卡,使卡块(217)在弹簧力的作用下向上翘,卡块(217)之间可以供IC卡经过,而后经过胶块(218)向下扯出,使上层的IC卡保持住;当转盘(211)一侧的IC卡全部取出后,松开定位机构(22),横移气缸(219)驱动转盘(211)转动一百八十度,使另一侧的IC卡进行上料;

IC卡输送装置(3)将IC卡输送起来;

定位夹紧:IC卡到达垫板(461)上方后,驱动气缸(482)带动升降板(485)下降,使得第一侧夹爪(4831)、第二侧夹爪(4832)和端夹爪(484)均向上转动,端夹爪(484)将IC卡顶到侧过料板(45)实现定位,第一侧夹爪(4831)和第二侧夹爪(4832)共同将IC卡夹紧;IC卡实现定位夹紧后,升降气缸(44)带动升降座(43)整体上升,将IC卡压紧在盖板(47)上,实现IC卡的完全紧定;

铣槽:铣刀组件(54)在横向气缸(51)、纵向气缸(52)和立向气缸(53)的调节作用下到达指定位置,开始转动铣刀,同时吹气板(55)开始吹气,吸气筒(56)开始吹气,将碎末吸走;

吹气除杂:吹气装置(6)通过气泵将洗好槽的IC卡上残余的碎末进行吹走;

收集下料:IC卡输送装置(3)将IC卡运到端部,依次落入收集箱(7)中实现收集。
