专利号: 2019111874280
申请人: 东阳市晖宏环境工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

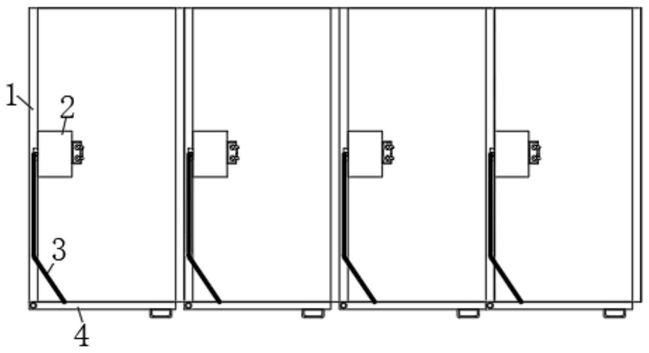

1.一种去味型市政公共厕所,包括厕所隔间本体(1),其特征在于,所述厕所隔间本体(1)的一侧内壁上安装有壳体(2),所述壳体(2)内设有储液腔(11)、安装腔(12)、条形腔(27)和出液腔(20),所述厕所隔间本体(1)的前侧安装有拉门(4),所述安装腔(12)安装有触发机构,所述触发机构包括滑动连接在安装腔(12)内的齿条(13),所述齿条(13)的一端通过拉绳(3)与拉门(4)的内侧相连,所述壳体(2)与厕所隔间本体(1)一侧内壁的连接处设有安装块(8),所述安装块(8)上安装有用于导向拉绳(3)的导向轮(9),所述齿条(13)远离拉绳(3)的一端固定连接有第一磁性活塞(23),所述第一磁性活塞(23)与安装腔(12)的内壁滑动连接,所述第一磁性活塞(23)的右侧通过弹簧(25)与安装腔(12)的内壁弹性连接,所述储液腔(11)的内底部设有转动板(14),所述转动板(14)的下端固定连接有转轴(15),所述转轴(15)的下端贯穿储液腔(11)的内底部并延伸至安装腔(12)内,所述转轴(15)的下端固定连接有与齿条(13)啮合的齿轮(26),所述转动板(14)上开设有扇形开口(16),所述出液腔(20)和储液腔(11)通过进水口(18)连通,所述壳体(2)的右侧设有用于喷洒出液腔(20)中液体的喷洒机构,所述喷洒机构包括设置在壳体(2)一侧的连接块(24),所述连接块(24)的右侧设有安装槽(17),所述安装槽(17)内转动连接有两个雾化喷头(7),两个所述雾化喷头(7)之间设有折叠气囊(10),所述出液腔(20)通过出水管(22)与两个雾化喷头(7)连通,所述安装腔(12)位于第一磁性活塞(23)右侧空间通过进气口(21)与外界连通,所述安装腔(12)位于第一磁性活塞(23)右侧空间通过出气管(19)与出液腔(20)连通,所述进气口(21)、出气管(19)和进水口(18)内均安装有单向阀,所述壳体(2)的前侧安装有用于观测储液腔(11)液面的透明观察窗(5);

所述条形腔(27)内安装有用于摆动雾化喷头(7)的摆动机构,所述摆动机构包括滑动连接在条形腔(27)内的第二磁性活塞(28),所述第二磁性活塞(28)和第一磁性活塞(23)的相对面同性相吸,所述条形腔(27)位于第二磁性活塞(28)右侧空间通过风管(6)与折叠气囊(10)的中心部连通。
