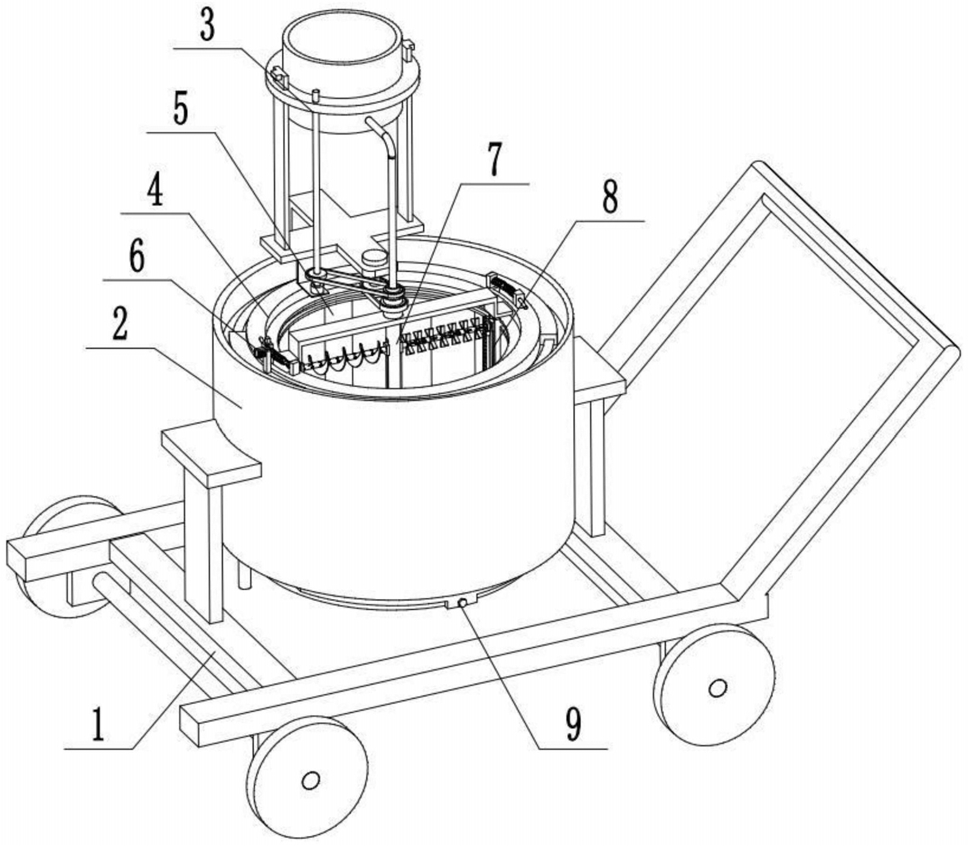

1.一种农业土壤修复装置，包括活动底架(1)、土壤喷淋筒组件(2)、药筒升降调节机构(3)、土壤药剂分离机构(4)、滤孔阻挡件(5)、卡位件(6)、旋转搅拌组件(7)、活动竖滑座(8)和底板(9)，其特征在于：所述的土壤喷淋筒组件(2)设在活动底架(1)上，药筒升降调节机构(3)设在土壤喷淋筒组件(2)上，土壤药剂分离机构(4)活动连接在土壤喷淋筒组件(2)的内部，土壤药剂分离机构(4)与土壤喷淋筒组件(2)传动连接，土壤药剂分离机构(4)与药筒升降调节机构(3)连接，滤孔阻挡件(5)活动设置在土壤药剂分离机构(4)内，卡位件(6)设置在药筒升降调节机构(3)上，旋转搅拌组件(7)设置在土壤药剂分离机构(4)上，土壤喷淋筒组件(2)与旋转搅拌组件(7)传动连接，旋转搅拌组件(7)的两端分别活动连接一个活动竖滑座(8)，两个活动竖滑座(8)对称活动链接在滤孔阻挡件(5)上，底板(9)设在土壤药剂分离机构(4)上；

所述的活动底架(1)包括轮架(1‑1)、轮轴(1‑2)、滚轮(1‑3)、手推板(1‑4)和筒支架(1‑

5)；轮架(1‑1)的两端分别转动连接一个轮轴(1‑2)，两个轮轴(1‑2)的两端分别固定连接一个滚轮(1‑3)，手推板(1‑4)固定连接在轮架(1‑1)的右端，两个筒支架(1‑5)对称固定连接在轮架(1‑1)的两端，土壤喷淋筒组件(2)设在两个筒支架(1‑5)上；

所述的土壤喷淋筒组件(2)包括搅拌筒(2‑1)、第一电机(2‑2)、第一带轮(2‑3)、第一圆环座(2‑4)、梯形环形滑轨(2‑5)、第二圆环座(2‑6)和排液管(2‑7)；搅拌筒(2‑1)固定连接在两个筒支架(1‑5)之间，第一电机(2‑2)通过电机固定座板固定连接在搅拌筒(2‑1)上，药筒升降调节机构(3)设在电机固定座板上，第一电机(2‑2)的输出轴固定连接第一带轮(2‑

3)，第一带轮(2‑3)与土壤药剂分离机构(4)传动连接，第一圆环座(2‑4)和第二圆环座(2‑

6)分别固定连接在搅拌筒(2‑1)内侧的上下两端，梯形环形滑轨(2‑5)固定连接在第一圆环座(2‑4)上，第二圆环座(2‑6)的下端设置有两个排液管(2‑7)；土壤药剂分离机构(4)设置在搅拌筒(2‑1)内并与搅拌筒(2‑1)之间形成环形腔，两个排液管(2‑7)均与环形腔连通；

所述的药筒升降调节机构(3)包括U型底架(3‑1)、环形活动座(3‑2)、药剂筒(3‑3)、第二电机(3‑4)、螺杆(3‑5)和第二带轮(3‑6)；U型底架(3‑1)固定连接在电机固定座板上，环形活动座(3‑2)滑动配合连接在U型底架(3‑1)的上端，药剂筒(3‑3)固定连接在环形活动座(3‑2)内，药剂筒(3‑3)与旋转搅拌组件(7)连接，第二电机(3‑4)通过电机架固定连接在U型底架(3‑1)的下端，第二电机(3‑4)的输出轴通过联轴器连接螺杆(3‑5),第二带轮(3‑6)固定连接在螺杆(3‑5)上，第二带轮(3‑6)与旋转搅拌组件(7)传动连接；

所述的土壤药剂分离机构(4)包括分离筒(4‑1)、底板滑槽(4‑2)、侧滑座(4‑3)、旋转架(4‑4)、短轴套(4‑5)、第三带轮(4‑6)、水平滑槽(4‑7)、竖直滑槽(4‑8)、杆座板(4‑9)、弧形套杆(4‑10)和压缩弹簧(4‑11)；分离筒(4‑1)的下端设有底板滑槽(4‑2),底板(9)滑动配合连接在底板滑槽(4‑2)内，底板(9)上设有一个定位螺钉，定位螺钉通过螺纹配合连接在分离筒(4‑1)下端的螺纹孔内，底板(9)位于第二圆环座(2‑6)的下方；所述分离筒(4‑1)上均布有多个纵向平行排列的滤液孔，多个滤液孔皆位于底板滑槽(4‑2)的上方；所述分离筒(4‑1)的上端对称设置有两个侧滑座(4‑3)，两个侧滑座(4‑3)皆滑动配合连接在梯形环形滑轨(2‑5)上，旋转架(4‑4)固定连接在分离筒(4‑1)的上端，短轴套(4‑5)固定连接在旋转架(4‑4)上，第三带轮(4‑6)固定连接在短轴套(4‑5)上，第三带轮(4‑6)与第一带轮(2‑3)通过皮带带传动连接；分离筒(4‑1)内壁的上端对称设有两个水平滑槽(4‑7),分离筒(4‑1)的顶面对称设有两个竖直滑槽(4‑8)；所述水平滑槽(4‑7)与竖直滑槽(4‑8)连通；两个杆座板(4‑9)中心对称设置在分离筒(4‑1)的顶面上，两个杆座板(4‑9)上皆固定连接一个弧形套杆(4‑10)，两个弧形套杆(4‑10)上皆套设一个压缩弹簧(4‑11)；滤孔阻挡件(5)设在分离筒(4‑1)内；分离筒(4‑1)的外壁与第一圆环座(2‑4)和第二圆环座(2‑6)密封贴合，分离筒(4‑

1)与第一圆环座(2‑4)、第二圆环座(2‑6)和搅拌筒(2‑1)之间形成环形腔，旋转搅拌组件(7)设在旋转架(4‑4)上；所述卡位件(6)固定连接在左侧的侧滑座(4‑3)上；

所述的滤孔阻挡件(5)包括环形架(5‑1)、环形滑槽(5‑2)、滤孔挡板(5‑3)、弹簧滑块(5‑4)和卡位块(5‑5)；两个环形架(5‑1)之间固定连接多块滤孔挡板(5‑3)，多个滤孔挡板(5‑3)皆与分离筒(4‑1)的内壁贴合，多个滤孔挡板(5‑3)分别与多个纵向排列的滤液孔重合，两个环形架(5‑1)的内侧皆设有环形滑槽(5‑2)，上端的环形架(5‑1)的两端分别固定连接一个水平滑块，两个水平滑块分别滑动配合连接在两个水平滑槽(4‑7)内，两个水平滑块上分别固定连接一个弹簧滑块(5‑4)，两个弹簧滑块(5‑4)分别滑动配合连接在两个竖直滑槽(4‑8)内，两个弹簧滑块(5‑4)分别滑动配合连接在两个弧形套杆(4‑10)上,卡位块(5‑5)固定连接在左侧的弹簧滑块(5‑4)上；所述压缩弹簧(4‑11)的两端分别固定连接弹簧滑块(5‑4)和杆座板(4‑9)；两个活动竖滑座(8)纵向活动连接在两个环形滑槽(5‑2)上；

所述的卡位件(6)包括固定座(6‑1)、C型卡位杆(6‑2)、拉伸弹簧(6‑3)和插螺钉(6‑4)；

固定座(6‑1)固定连接在左侧的侧滑座(4‑3)上，C型卡位杆(6‑2)的下端滑动配合连接在固定座(6‑1)上，C型卡位杆(6‑2)上套设拉伸弹簧(6‑3),拉伸弹簧(6‑3)的两端分别固定连接C型卡位杆(6‑2)和固定座(6‑1),C型卡位杆(6‑2)的上端通过螺纹配合连接插螺钉(6‑4)，插螺钉(6‑4)的下端插入到固定座(6‑1)上的圆孔内；

所述的旋转搅拌组件(7)包括长空心轴(7‑1)、第四皮带轮(7‑2)、侧滑槽(7‑3)、T型块(7‑4)、导水管(7‑5)、排水管(7‑6)、齿轮(7‑7)、燕尾块(7‑8)、螺旋搅拌叶片(7‑9)和搅拌板(7‑10)；长空心轴(7‑1)转动配合连接在旋转架(4‑4)上，长空心轴(7‑1)位于短轴套(4‑5)内，第四皮带轮(7‑2)固定连接在长空心轴(7‑1)上端，第四皮带轮(7‑2)与第二带轮(3‑6)通过皮带传动连接，长空心轴(7‑1)的下端对称设有两个侧滑槽(7‑3)，两个T型块(7‑4)分别滑动配合连接在两个侧滑槽(7‑3)内，两个T型块(7‑4)的内侧固定连接，导水管(7‑5)的下端位于长空心轴(7‑1)内，导水管(7‑5)转动配合连接在T型块(7‑4)上，导水管(7‑5)的上端与药剂筒(3‑3)固定连接并连通，T型块(7‑4)的两端分别转动连接一个排水管(7‑6)，两个排水管(7‑6)上皆均布有多个出水孔，导水管(7‑5)与两个排水管(7‑6)连通，两个排水管(7‑6)上分别固定连接一个齿轮(7‑7)，两个齿轮(7‑7)分别与两个活动竖滑座(8)连接，两个排水管(7‑6)的外端分别固定连接一个燕尾块(7‑8)，两个燕尾块(7‑8)分别与两个活动竖滑座(8)活动连接，两个排水管(7‑6)上分别固定连接螺旋搅拌叶片(7‑9)和多块搅拌板(7‑10)；

所述的活动竖滑座(8)包括竖滑座(8‑1)、弧形滑块(8‑2)、燕尾型滑槽(8‑3)和齿条(8‑

4)；竖滑座(8‑1)的外端固定连接两个弧形滑块(8‑2)，两个弧形滑块(8‑2)分别滑动配合连接在两个环形滑槽(5‑2)内，竖滑座(8‑1)的内端设有燕尾型滑槽(8‑3),燕尾块(7‑8)滑动配合连接在燕尾型滑槽(8‑3)内，齿条(8‑4)固定连接在竖滑座(8‑1)上，齿轮(7‑7)与齿条(8‑4)啮合传动连接。
