专利号: 2019111893864
申请人: 湖北科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

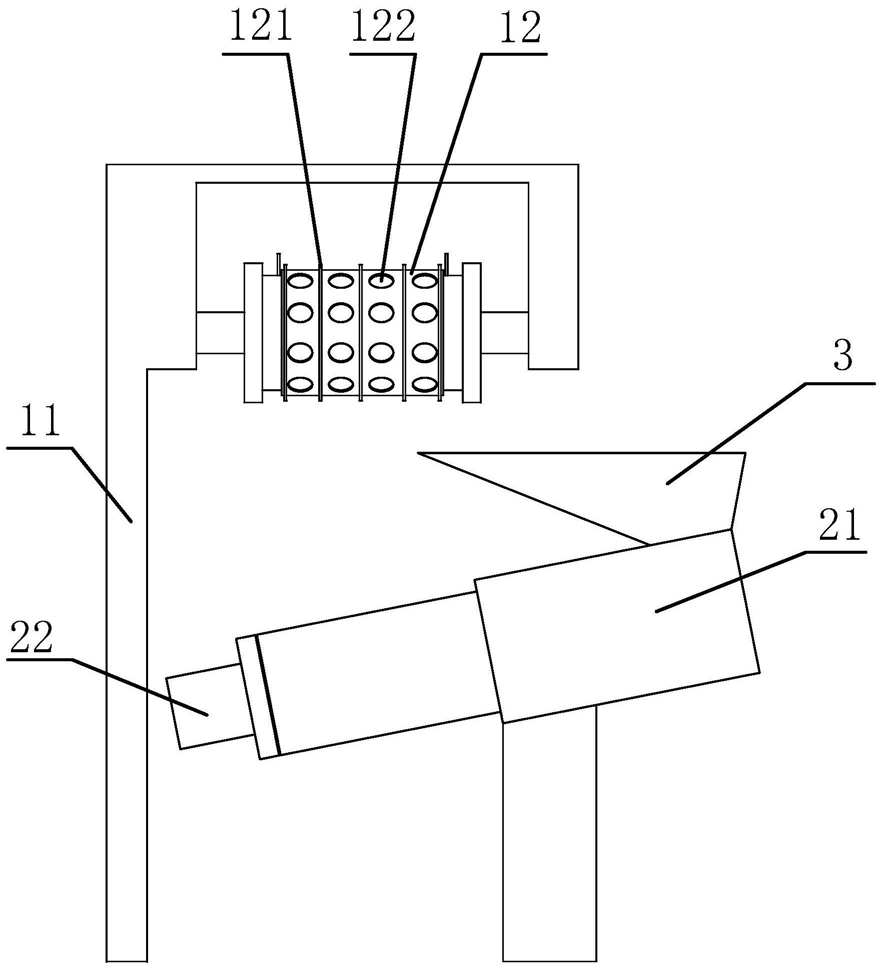

1.一种文玩核桃的等尺寸选别方法,其特征在于,本选别方法通过一滤选机构实现,所述滤选机构包括机架(11)和若干输送带(12),各输送带(12)由上至下叠置,具体方式为:各输送带(12)的折返半径由外至内依次减小,折返半径较小的输送带(12)被折返半径较大的输送带(12)包裹;

各输送带(12)的一端均分别通过一个驱动辊(13)牵引,位于最内侧的输送带(12)的另一端通过一被动辊(14)牵引,被动辊(14)一端的相邻输送带(12)之间的间隙通过若干固定在支架上的支撑块(15)支撑,所述支撑块(15)的外侧和内侧分别转动连接有滚轮(16);

所述输送带(12)上开设有若干漏孔(122),由外至内,各输送带(12)上的漏孔(122)孔径依次减小;

各输送带(12)均对应设置有固定在机架(11)上的下料板(17),最内层的输送带(12)的下料板(17)位于其驱动辊和被动辊(14)之间,其它层的输送带(12)的下料板(17)位于该输送带(12)的驱动辊(13)和其内侧输送带(12)的驱动辊(13)之间;最外层的输送带(12)的末端也设置有一下料板(17),使各下料板(17)处于同一平面内,且按照滤选直径由大至小依次相间分布;

各输送带(12)的两侧均设置有固定在机架(11)上的挡板(18);除位于最内侧的输送带(12)对应的下料板(17)外,其它各下料板(17)的上方均设置有一块堵板(19),所述堵板(19)固定在机架(11)上,所述堵板(19)贴近其上方的输送带(12)的下表面;同一输送带(12)两侧的两块挡板(18)之间连接有若干根搅杆(181);

本选别方法的步骤如下:

第一步:将腐皮清理干净的核桃从最外层的输送带(12)上缓慢放入,从最外层靠近其驱动辊(13)的一端放入,各输送带(12)均朝向远离驱动辊(13)的方向运行一段时间,使最外层的输送带(12)驱使不能滤过该输送带(12)上滤孔的核桃进入该最外层输送带末端的下料板(17)上,能够通过最外层输送带(12)上滤孔的核桃进入内层输送带(12),受到挡板(18)和支撑块(15)的限位作用下,不能滤过对应输送带(12)或因堆叠无法滤过对应输送带(12)的核桃位于输送带(12)上远离驱动辊(13)的一侧;

第二步:暂停下料,除最外层输送带(12)外,由内至外,各层输送带(12)依次反向运行,在某一输送带(12)反向运行时,其它输送带(12)保持最初运行方向;

第三步:在第二步骤之后,最后一次反向运行的输送带(12)内侧的各输送带(12),由外至内,依次反向运行,在某一输送带(12)反向运行时,其它输送带(12)保持最初运行方向;

按照第三步的控制规律,使任意相邻两条输送带(12)中,内层输送带(12)反向运行的次数比与其紧邻的外层输送带(12)的反向运行次数多一次;

第四步:重复第一步至第三步,完成核桃的按尺寸选别过程。

2.根据权利要求1所述一种文玩核桃的等尺寸选别方法,其特征在于,所述输送带(12)为透明的软质塑料制成。

3.根据权利要求1或2所述一种文玩核桃的等尺寸选别方法,其特征在于,所述输送带(12)外侧面设置有若干限位条(121),所述限位条(121)沿输送带(12)运行方向设置。

4.根据权利要求1或2所述一种文玩核桃的等尺寸选别方法,其特征在于,所述下料板(17)的一端向垂直于输送带(12)运行方向的一侧倾斜,使下料板(17)所在平面与输送带(12)所在平面之间呈小于20°的倾角。
