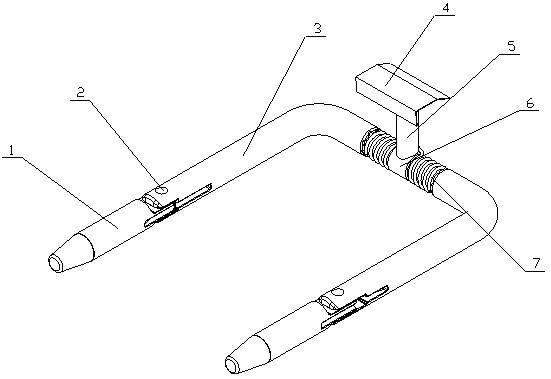

1.一种管线固定卡扣，其特征是：由导向杆、铰接销、U形杆、压板、支撑杆、回转套、扭转弹簧、连接板、限位斜面、内贯穿槽、限位套、限位齿、弹性牵拉绳和卡扣组成，U型杆的两端分别设置有导向杆，所述导向杆可转动，所述U型杆的两端分别开有插槽，所述导向杆的一端置有连接板，所述连接板插置于插槽内，且通过铰接轴和U型杆的端部相铰接，所述连接板上开有内贯穿槽，所述内贯穿槽延伸至导向杆上，弹性牵拉绳置于内贯穿槽内，所述弹性牵拉绳的一端和内贯穿槽槽壁相连接，所述弹性牵拉绳的另一端和插槽槽壁相连接，两个限位套固定置于U型杆上，且分别位于U型杆的中部两侧，两个所述限位套相对的一侧置有多个等角度分布的限位齿，回转套套置于U型杆中部，支撑杆的一端固定置于回转套上，压板置于支撑杆的另一端上，卡扣连接支撑杆和弧形杆。

2.根据权利要求1所述的一种管线固定卡扣，其特征在于所述插槽内置有限位斜面，所述连接板的拐角处置有限位斜面，且和插槽内的限位斜面相对应，在导向杆和U型杆端部中心线共线时，对导向杆进行限位，便于安装时穿过安装孔，避免其跑偏。

3.根据权利要求1所述的一种管线固定卡扣，其特征在于所述导向杆的另一端为圆台型杆。

4.根据权利要求1所述的一种管线固定卡扣，其特征在于所述弹性牵拉绳位于铰接轴中心线的一侧，且靠近U型杆中部，在导向杆转动时，使得牵拉绳先拉紧再收缩，使得导向杆和U型杆端部之间形成夹角，进而能够挂在悬架梁上形成限位。

5.根据权利要求1所述的一种管线固定卡扣，其特征在于所述扭转弹簧套置于U型杆中部，所述扭转弹簧由两段短弹簧组成，两段所述短弹簧扭转方向相反，两个所述短弹簧的一端通过弧形杆相连接，两个所述短弹簧的另一端向水平方向折弯，所述短弹簧的另一端卡置于两个限位齿之间。

6.根据权利要求1或5所述的一种管线固定卡扣，其特征在于所述限位齿高度逐渐减小。

7.根据权利要求1所述的一种管线固定卡扣，其特征在于所述压板的一侧垂直向下折弯，所述压板的另一侧斜向下折弯，压板能够对不同高度、方位的线缆进行压紧固定。

8.根据权利要求7所述的一种管线固定卡扣，其特征在于所述压板配合U型杆，能够对线缆形成弹性压紧，不会对线缆造成损伤。

9.根据权利要求3所述的一种管线固定卡扣，其特征在于所述导向杆配合U型杆，便于对固定卡扣进行安装固定，无需进行螺纹连接固定。

10.根据权利要求8所述的一种管线固定卡扣，其特征在于所述导向杆穿出安装孔，向外掰动导向杆使其扩展开压在悬架梁上，安装快速，无需进行螺纹旋拧。
