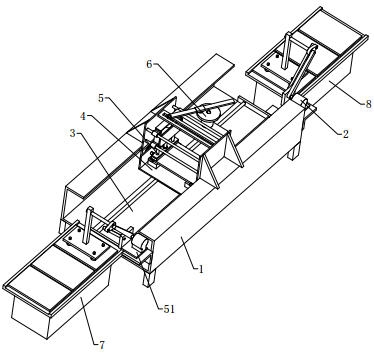

1.一种玻璃表面自动抛光装置，其特征在于，包括加工台（1），包括上料组件（51）、下料组件（2）、水平移料组件（3）、暂存定位组件（4）、升降抛光组件（5）和抛光驱动组件（6），加工台（1）的两端分别设有上料输送机（7）和下料输送机（8），上料组件（51）设置在加工台（1）靠近上料输送机（7）的一端，下料组件（2）设置在加工台（1）靠近下料输送机（8）的一端，水平移料组件（3）呈水平设置在加工台（1）的台面上，水平移料组价的两端分别于上料组件（51）和下料组件（2）的输出端对接设置，暂存定位组件（4）呈水平位于水平移料组件（3）的上方，水平移料组件（3）的工作端与暂存定位组件（4）的底部固定连接，升降抛光组件（5）位于水平移料组件（3）中心处的上方，升降抛光组件（5）能够水平相向移动的设置在暂存定位组件（4）的上方，抛光驱动组件（6）位于升降抛光组件（5）的一侧，抛光驱动组件（6）的输出端与升降抛光组件（5）的内部传动连接。

2.根据权利要求1所述的一种玻璃表面自动抛光装置，其特征在于，所述暂存定位组件（4）包括中空矩形框架（9）、第一电机（10）、第一齿轮（11）、第二齿轮（12）、第一旋转柱（13）、第二旋转柱（14）、第一移动块（15）和第二移动块（16），矩形框架（9）呈水平固定安装在水平移料组件（3）的输出端，第一移动块（15）和第二移动块（16）对称并且呈水平设置在矩形框架（9）的内部，第一旋转柱（13）和第二旋转柱（14）均呈水平设置在矩形框架（9）的内部，第一旋转柱（13）和第二旋转柱（14）平行设置，第一旋转柱（13）和第二旋转柱（14）的两端分别能够转动的插设于矩形框架（9）的内壁并且向外延伸，第一旋转柱（13）和第二旋转柱（14）向背的一端分别设有螺纹，第一移动块（15）和第二移动块（16）上分别设有用于供第一旋转柱（13）和第二旋转柱（14）上的螺纹配合连接的丝杆滑块，第一移动块（15）和第二移动块（16）上还分别设有用于供第一旋转柱（13）和第二旋转柱（14）穿行的导向孔，第一齿轮（11）和第二齿轮（12）分别呈竖直固定安装在第一旋转柱（13）和第二旋转柱（14）的延伸端，第一旋转柱（13）和第二旋转柱（14）啮合设置，第一电机（10）呈水平位于第一齿轮（11）的一端，第一电机（10）通过L型架固定安装在矩形框架（9）的一端，第一电机（10）的输出端与第一齿轮（11）的中心处固定连接。

3.根据权利要求2所述的一种玻璃表面自动抛光装置，其特征在于，所述第一移动块（15）和第二移动块（16）的顶部向背的一端分别设有抵触板（17），抵触板（17）的内部设有橡胶层（18）。

4.根据权利要求3所述的一种玻璃表面自动抛光装置，其特征在于，所述抛光驱动组件（6）包括两个固定竖板（19），两个固定竖板（19）呈竖直固定安装在加工台（1）的顶部两侧，升级抛光组件呈竖直位于两个固定竖板（19）之间，升降抛光组件（5）的两侧分别设有两个沿竖直方向分布设置的导向柱（20），每个导向柱（20）均呈水平状态，每个导向柱（20）的两端分别于每个固定竖板（19）的内壁固定连接，每个导向柱（20）上分别设有能够在导向柱（20）上滑动的滑动套（21），每个滑动套（21）的一端分别于升降抛光组件（5）的内部两端固定连接。

5.根据权利要求4所述的一种玻璃表面自动抛光装置，其特征在于，所述抛光驱动组件（6）还包括第二电机（22）、横向支架（23）、转盘（24）、矩形活动连杆（25）和导向板（26），导向板（26）呈水平设置在两个固定竖板（19）的之间的上端，导向板（26）的两端分别与每个固定竖板（19）的内壁固定连接，横向支架（23）呈水平设置在两个固定竖板（19）之间的一侧，横向支架（23）的两端侧壁分别与每个固定竖板（19）的侧壁固定连接，第二电机（22）呈竖直固定安装在横向支架（23）额度顶部，转盘（24）呈水平设置在第二电机（22）的上方，第二电机（22）的输出端与转盘（24）的中心处固定连接，转盘（24）的边缘处设有圆形切孔，该圆形切孔的内部设有轴承，该轴承的内圈设有旋转轴，旋转轴的顶部向上延伸，旋转轴的延伸端设有呈水平设置的矩形套管（27），矩形活动连杆（25）呈能够滑动的插设于矩形套管（27）的内圈并且两端向外延伸，矩形活动连杆（25）的一端向导向板（26）的上方延伸，导向板（26）上设有条形切口（28），矩形活动连杆（25）的一端设有能够在条形切口（28）内移动的拨动柱（29），该拨动柱（29）的底部向下延伸，该拨动柱（29）的底部与升降抛光组件（5）的内部顶端传动连接。

6.根据权利要求5所述的一种玻璃表面自动抛光装置，其特征在于，所述升降抛光组件（5）包括中空矩形支架（30）、固定套杆（31）、螺纹套杆（32）、螺纹套治具（33）、内杆（34）和第三电机（35）、升降板（36）和金刚磨砂块（37），矩形支架（30）呈竖直设置在两个固定竖板（19）之间，每个滑动套（21）的一端分别于矩形支架（30）的两侧固定连接，拨动柱（29）的底部能够旋转的插设于矩形支架（30）的顶部中心处，固定套杆（31）呈竖直固定安装在矩形支架（30）的内部，固定套杆（31）的底部向矩形支架（30）的下方延伸，螺纹套治具（33）呈水平固定安装在固定套杆（31）的内部下端，螺纹套杆（32）呈竖直设置在固定套杆（31）的内部，螺纹套杆（32）的一端穿过螺纹套治具（33）的内圈向固定套杆（31）的下方延伸，螺纹套杆（32）与螺纹套治具（33）螺纹连接，内杆（34）呈竖直设置的螺纹套杆（32）的内部，内杆（34）设置在螺纹套杆（32）的内圈，第三电机（35）呈竖直设置在固定套杆（31）的顶部，第三电机（35）的输出端穿过固定套杆（31）的顶部两面与内杆（34）的顶部固定连接，内杆（34）的两侧分别设有抵触条（38），螺纹套杆（32）上设有用于供每个抵触条（38）滑动的滑动槽（39），升降板（36）呈水平设置在螺纹套杆（32）的下方，螺纹套杆（32）的底部能够转动的插设于升降板（36）的顶部中心处，金刚磨砂块（37）呈水平固定安装在升降板（36）的底部。

7.根据权利要求6所述的一种玻璃表面自动抛光装置，其特征在于，所述升降板（36）的顶部两端分别设有呈竖直设置的限位柱（40），每个限位柱（40）的顶部分别向矩形支架（30）的内部延伸，每个矩形支架（30）上分别设有用于供每个限位柱（40）穿行的限位套（41）。

8.根据权利要求7所述的一种玻璃表面自动抛光装置，其特征在于，所述水平移料组件（3）包括丝杆传动机（42），丝杆传动机（42）呈水平固定安装在加工台（1）的台面上，丝杆传动机（42）的两端分别于上料输送机（7）和下料输送机（8）的一端对接设置。

9.根据权利要求8所述的一种玻璃表面自动抛光装置，其特征在于，所述上料组件（51）和下料组件（2）结构相同，上料组件（51）和下料组件（2）均包括第四电机（43）、L型底座（44）、第一连杆（45）、第二连杆（46）、竖直拨动杆（48）和吸盘机械爪（49），L型底座（44）的底部通过连接支架与加工台（1）固定连接，L型底座（44）呈水平设置，第四电机（43）呈水平固定安装在L型底座（44）的内部，第一连杆（45）和第二连杆（46）分别呈竖直铰接设置在L型底座（44）上，第四电机（43）的输出端与第一连杆（45）的铰接端固定连接，第一连杆（45）和第二连杆（46）平行设置，水平连杆杆呈水平设置在第一连杆（45）和第二连杆（46）远离L型底座（44）的一端之间，第二连杆（46）的一端与水平连接杆（47）的一端铰接设置，第一连杆（45）的一端设有水平拨动杆（50），水平拨动杆（50）的一端能够旋转的贯穿水平连接杆（47）的另一端向外延伸，竖直拨动杆（48）呈竖直设置的水平拨动杆（50）的延伸端，吸盘机械爪（49）呈水平设置在竖直拨动杆（48）的底部，吸盘机械爪（49）的输出端向下设置。
