专利号: 2019111958464
申请人: 绍兴市秀臻新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

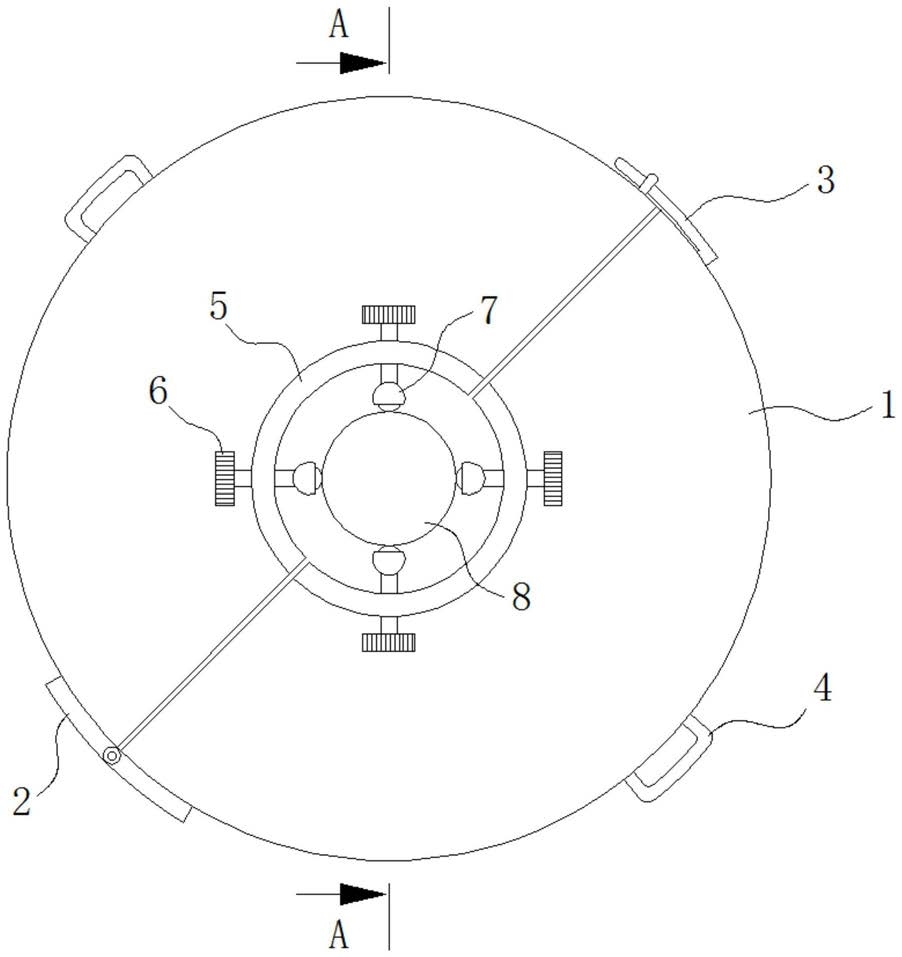

1.一种电力工程施工用杆坑夯实装置,包括框体(1),其特征在于:所述框体(1)的外围固定安装有合页(2),所述框体(1)外围与合页(2)相对的一侧固定安装有锁扣(3),所述框体(1)的外围固定安装有把手(4),所述框体(1)的顶端固定安装有定位框(5),所述定位框(5)的外围螺纹连接有螺纹杆(6),所述螺纹杆(6)靠近定位框(5)中心的一端滚动连接有滚珠(7),所述定位框(5)的内部放置有电线杆(8),所述框体(1)的内部转动连接有转轴(9),所述转轴(9)的中心固定安装有皮带轮(10),所述皮带轮(10)通过皮带(11)传动连接有驱动轴(12),所述驱动轴(12)的一端固定安装有锥齿轮(13),所述锥齿轮(13)的外围啮合有圆齿轮(14),所述圆齿轮(14)的中心传动连接有电机(15),所述转轴(9)的两侧固定安装有曲轴(16),所述曲轴(16)的外围转动连接有转杆(17),所述转杆(17)的底端固定安装有升降杆(18),所述升降杆(18)的底端固定安装有底座(19),所述底座(19)的底端通过弹簧(20)固定连接有压板(21),所述框体(1)底端的四周固定安装有液压杆(22),所述液压杆(22)的底端转动连接有万向轮(23)。

2.根据权利要求1所述的一种电力工程施工用杆坑夯实装置,其特征在于:所述框体(1)由两个半圆柱组合而成,所述合页(2)和锁扣(3)分别位于两个半圆柱两侧的闭合处。

3.根据权利要求1所述的一种电力工程施工用杆坑夯实装置,其特征在于:所述螺纹杆(6)的数量共有四个,且均匀分布在定位框(5)的外围。

4.根据权利要求1所述的一种电力工程施工用杆坑夯实装置,其特征在于:所述转轴(9)的数量共有四根,且均匀分布在框体(1)的内部。

5.根据权利要求2所述的一种电力工程施工用杆坑夯实装置,其特征在于:所述框体(1)的单个半圆柱内固定连接有一个电机(15),单个半圆柱的内部转动连接有两根转轴(9),且所述电机(15)上的圆齿轮(14)同时与两根转轴(9)传动连接的锥齿轮(13)相互啮合。

6.根据权利要求1所述的一种电力工程施工用杆坑夯实装置,其特征在于:单根所述转轴(9)两侧固定安装有两根曲轴(16),且关于转轴(9)的中心呈旋转对称,每根所述曲轴(16)的底端均转动连接有转杆(17)和升降杆(18)。

7.根据权利要求1所述的一种电力工程施工用杆坑夯实装置,其特征在于:所述升降杆(18)限位滑动连接在框体(1)的底部。

8.根据权利要求1所述的一种电力工程施工用杆坑夯实装置,其特征在于:所述压板(21)顶端的中心固定安装有触块,且位于弹簧(20)的内侧。
