专利号: 2019111990737
申请人: 滕州潍达智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

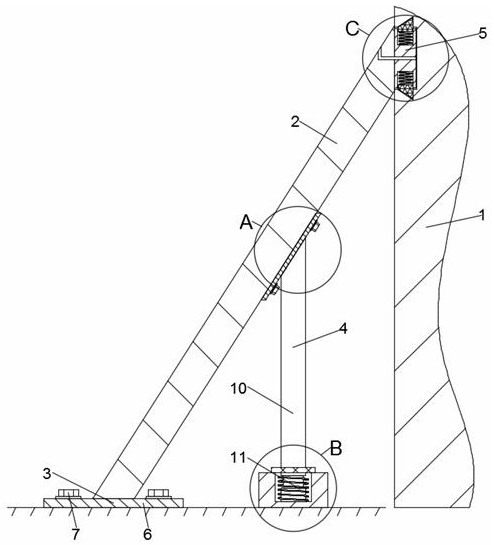

1.一种预制构件与建筑主体承插连接结构,包括墙体(1)和预制构件本体(2),所述预制构件本体(2)呈倾斜设置,其特征在于,所述预制构件本体(2)的下端设有固定件(3),所述预制构件本体(2)的斜面下端设有支撑机构(4),所述预制构件本体(2)的右端侧壁上设有卡接机构(5),所述卡接机构(5)与墙体(1)卡接,所述固定件(3)包括固定连接于预制构件本体(2)下端的固定板(6),所述固定板(6)靠近四角的上端贯穿设有若干地脚螺栓(7),所述支撑机构(4)包括设置于预制构件本体(2)斜面下端的若干螺纹孔和设置于预制构件本体(2)斜面下端的连接板(8),所述连接板(8)上设有若干与螺纹孔相匹配的通孔,若干所述通孔内均贯穿插设有限位螺栓(9),若干所述限位螺栓(9)分别与若干螺纹孔螺纹连接,所述连接板(8)的斜面下端固定连接有支撑柱(10),所述支撑柱(10)的下端固定连接有缓冲件(11),所述缓冲件(11)包括设置于支撑柱(10)下方的柱形配重块(12),所述柱形配重块(12)的上端设有第一凹槽(13),所述第一凹槽(13)的底部上固定连接有弹簧伸缩杆(14),所述支撑柱(10)的下端插设于第一凹槽(13)内并与弹簧伸缩杆(14)的上端固定连接。

2.根据权利要求1所述的一种预制构件与建筑主体承插连接结构,其特征在于,所述支撑柱(10)上套接有环形密封圈(15),所述环形密封圈(15)的下端与柱形配重块(12)的上端固定连接,所述环形密封圈(15)为橡胶制品。

3.根据权利要求1所述的一种预制构件与建筑主体承插连接结构,其特征在于,所述卡接机构(5)包括固定连接于预制构件本体(2)右端侧壁上的矩形插块(16),所述墙体(1)上设有矩形插槽(17),所述矩形插块(16)插设于矩形插槽(17)内,所述矩形插块(16)位于矩形插槽(17)内的上下两端均设有第二凹槽(18),两个所述第二凹槽(18)的相对内壁上均固定连接有第一弹簧(19),两根所述第一弹簧(19)远离第二凹槽(18)内壁的一端均固定连接有楔形卡块(20),所述矩形插槽(17)的顶面和底部上均设有楔形卡槽(21),两块所述楔形卡块(20)分别插设于两个楔形卡槽(21)内。

4.根据权利要求3所述的一种预制构件与建筑主体承插连接结构,其特征在于,所述矩形插块(16)和楔形卡块(20)均与预制构件本体(2)的材质相同。

5.根据权利要求3所述的一种预制构件与建筑主体承插连接结构,其特征在于,所述预制构件本体(2)的斜面上端与矩形插块(16)的右端侧壁之间连通设置有同一个L型导浆孔(22)。
