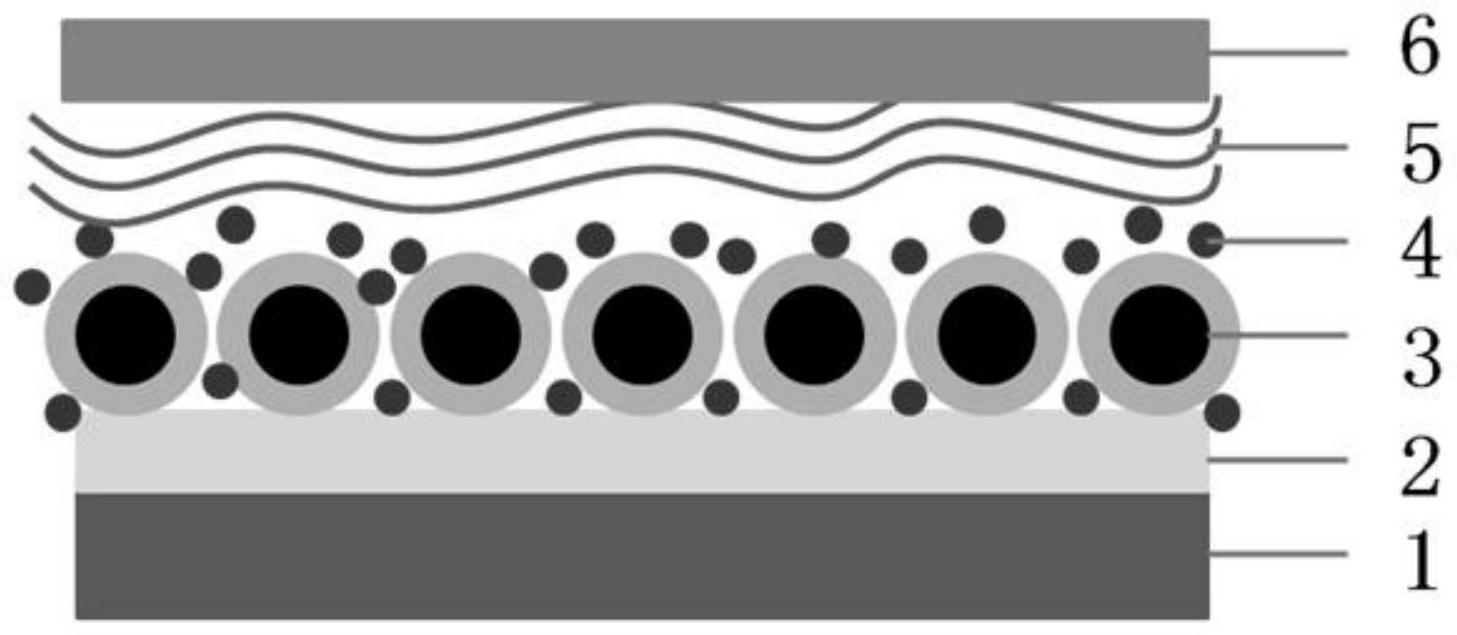

1.一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的制备方法采用将合成的油胺或油酸配体量子点通过配体交换，转化成水溶性量子点，经过一段时间高温水热反应，在量子点表面生长一层薄金属氧化物，随后经过一定时间高温退火得到包覆量子点的金属氧化物粉末，金属氧化物粉末制备成浆料，通过丝网印刷后退火得到包覆量子点的金属氧化物光阳极，随后浸泡染料，组装电池，得到量子点与染料共敏化太阳能电池。

2.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的金属氧化物包括二氧化钛、二氧化锡与氧化锌中的一种或几种。

3.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的量子点为CdSe、CdTe、CdSe/CdS和CdTe/CdS中的一种或几种。

4.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的配体交换是用3-巯基丙酸配体交换。

5.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的水热反应时间为2～4小时。

6.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的水热反应温度为160～200℃。

7.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的量子点外层金属氧化物厚度为2～5nm。

8.根据权利要求书1所述的一种金属氧化物包覆量子点与染料共敏化太阳能电池制备方法，其特征在于：所述的金属氧化物高温退火温度为500℃，退火时间为30min。
