专利号: 2019112059121
申请人: 利辛县凯利达肉类加工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2023-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种肉类加工用旋转切割装置,其特征在于:包括箱体(1)以及固定安装在箱体(1)底部的底板(2),所述底板(2)顶部放置有承载盘(13),所述箱体(1)的两侧均固定嵌合安装有升降结构(8);

所述升降结构(8)的输出端固接有固定罩(15),且固定罩(15)的底部固定安装有平板(14),所述平板(14)底部开有底槽(16),所述平板(14)顶部开有圆槽,且圆槽内部嵌合有圆盘(17),所述圆盘(17)垂直固接有弹性杆(18),所述弹性杆(18)顶端与固定罩(15)顶部内壁接触,且弹性杆(18)的伸缩端固接有刀槽压板;

所述圆盘(17)的底部固定安装有若干个等间距设置的切割刀(23),且切割刀(23)位于刀槽压板顶部,所述固定罩(15)与箱体(1)顶部之间安装有三个导向结构;

所述固定罩(15)内部安装有驱动结构,且驱动结构与圆盘(17)连接,所述箱体(1)的背面内壁固定安装有杀菌结构;所述固定罩(15)顶部内壁固接有伺服电机控制器(21),所述伺服电机控制器(21)与伺服电机(20)电性连接;所述杀菌结构由若干个紫外线杀菌灯(24)构成,若干个所述紫外线杀菌灯(24)之间等间距分布;

所述刀槽压板由板体(12)和刀缝槽(1201)构成,所述刀缝槽(1201)的数目为若干个,且若干个刀缝槽(1201)等间距开设在板体(12)表面,所述刀缝槽(1201)位于切割刀(23)的底部;

所述驱动结构包括伺服电机(20)和短杆(19),所述短杆(19)固定安装在圆盘(17)顶部中心处,所述伺服电机(20)与固定罩(15)顶部内壁固接,所述短杆(19)顶端和伺服电机(20)的输出轴均固定套接有齿轮(22),且齿轮(22)数目为两个,两个所述齿轮(22)之间啮合连接。

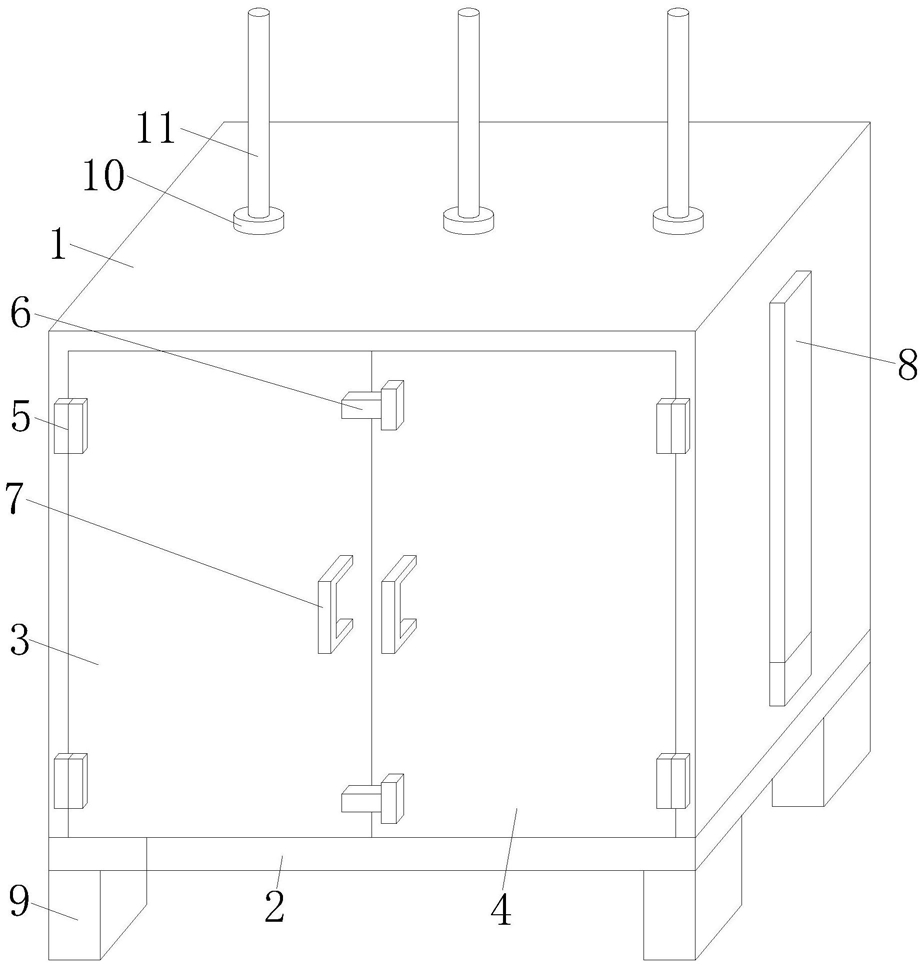

2.根据权利要求1所述的一种肉类加工用旋转切割装置,其特征在于:所述底板(2)的底部四角处均固定安装有支撑脚(9),且支撑脚(9)为矩形块状结构。

3.根据权利要求1所述的一种肉类加工用旋转切割装置,其特征在于:所述箱体(1)的正面设置有第一箱门(3)和第二箱门(4),所述第一箱门(3)一侧和第二箱门(4)一侧均安装铰链(5),所述第一箱门(3)和第二箱门(4)通过铰链(5)与箱体(1)连接,且第一箱门(3)和第二箱门(4)之间安装有搭扣锁(6),所述第一箱门(3)和第二箱门(4)均安装有把手(7)。

4.根据权利要求1所述的一种肉类加工用旋转切割装置,其特征在于:所述升降结构(8)包括驱动电机(801)以及壳体(802),所述驱动电机(801)固定安装在壳体(802)的一端,且壳体(802)的内部转动连接有螺杆(803),所述螺杆(803)一端与驱动电机(801)的输出轴固接,且螺杆(803)表面螺纹连接有螺母(804),所述螺母(804)固定套接有外套(805),且外套(805)滑动安装在壳体(802)内部,所述外套(805)固接有连接块(806)。

5.根据权利要求1所述的一种肉类加工用旋转切割装置,其特征在于:所述弹性杆(18)由固定管(1801)、活动杆(1802)以及弹簧(1803)构成,所述活动杆(1802)与固定管(1801)滑动套接,所述弹簧(1803)设置在固定管(1801)的内部,且弹簧(1803)两端分别与固定管(1801)内壁以及活动杆(1802)一端固接。

6.根据权利要求1所述的一种肉类加工用旋转切割装置,其特征在于:所述导向结构包括导向环(10)和导向杆(11),所述导向杆(11)与导向环(10)套接,且导向环(10)与箱体(1)顶部固定嵌合连接,所述导向杆(11)底端与固定罩(15)顶部固接。
