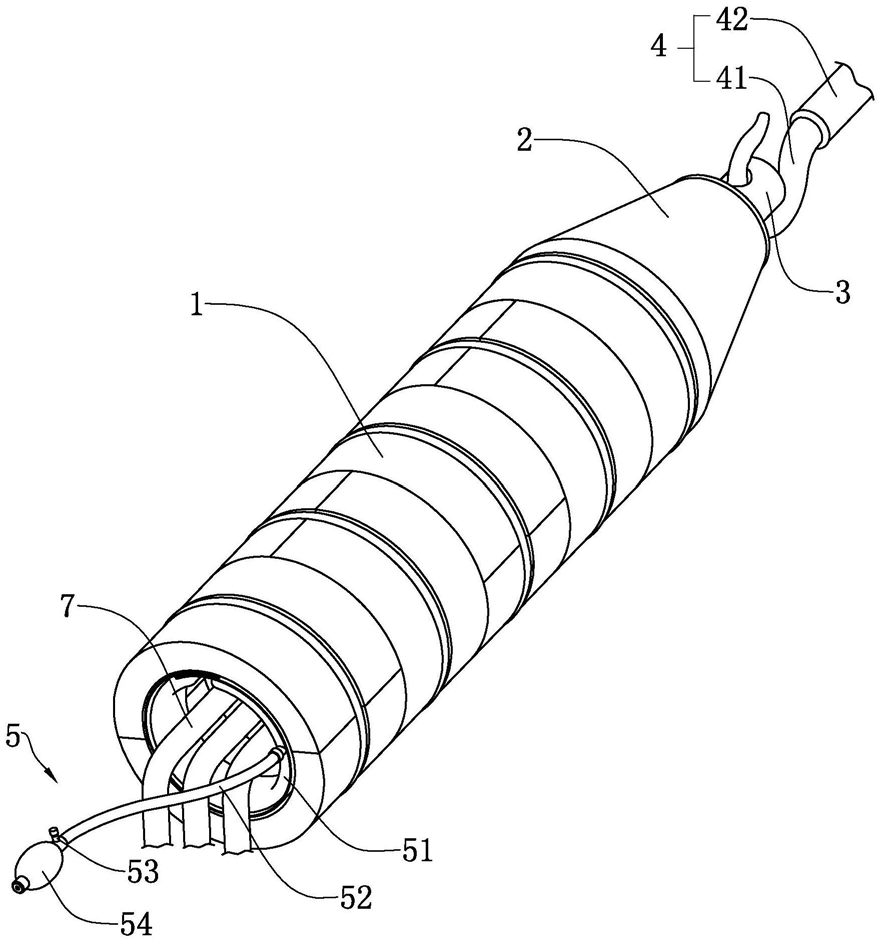

1.一种线缆穿墙护套，包括套管(1)，相邻两个所述套管(1)之间可拆卸连接，其特征在于：所述套管(1)依次连接组成一个内腔连通的通管，所述通管的一端可拆卸连接有引导头(2)；

所述引导头(2)包括开设于引导头(2)背向通管一端的让位槽(21)，所述让位槽(21)为圆槽，所述让位槽(21)侧面开设有轴线与让位槽(21)轴线重合的螺旋槽(22)，所述螺旋槽(22)内嵌设有转动块(31)，所述转动块(31)于螺旋槽(22)内螺旋移动，所述转动块(31)伸出螺旋槽(22)的一端固设有转动轴(3)，所述转动轴(3)沿让位槽(21)轴线方向移动；

所述转动轴(3)上设置有带动转动轴(3)沿套管(1)轴线方向移动的驱动机构(4)；

所述通管的内腔设置有压紧机构(5)，所述压紧机构(5)用于线缆(7)与通管的压紧连接。

2.根据权利要求1所述的线缆穿墙护套，其特征在于：所述套管(1)包括上半管(11)和下半管(12)，所述上半管(11)和下半管(12)的横截面均为半圆环；所述上半管(11)和下半管(12)外套设有套管环(13)，所述套管环(13)将上半管(11)和下半管(12)压紧连接。

3.根据权利要求1所述的线缆穿墙护套，其特征在于：所述套管(1)一端开设有内环槽(14)，所述套管(1)开设有内环槽(14)的一端开设有连通槽(15)，所述连通槽(15)靠近套管(1)轴线的侧面与内环槽(14)外侧面重合，所述内环槽(14)外侧面开设有弧形槽(16)，所述弧形槽(16)朝向连通槽(15)的一端与连通槽(15)连通，所述弧形槽(16)的中心线与套管(1)的中心线重合；

所述套管(1)的另一端开设有与内环槽(14)相配合的外环槽(17)，所述套管(1)上固设有位于外环槽(17)内侧面的连接块(18)，所述连接块(18)穿过连通槽(15)后于弧形槽(16)内转动直至与弧形槽(16)沿其周向的表面接触；所述连接块(18)转动至与弧形槽(16)的表面接触时的转动方向与引导头(2)的转动方向相同。

4.根据权利要求1所述的线缆穿墙护套，其特征在于：所述压紧机构(5)包括压紧软管(51)，所述压紧软管(51)的两端可拆卸连接，所述压紧软管(51)套设于线缆(7)外侧，所述压紧软管(51)上连接有进气管(52)，所述进气管(52)上设置有泄压阀门(53)，所述进气管(52)上连通有向进气管(52)内压入空气的压气机构(54)。

5.根据权利要求1所述的线缆穿墙护套，其特征在于：所述引导头(2)上设置有复位机构(6)，所述复位机构(6)带动转动轴(3)朝向套管(1)方向移动。

6.根据权利要求5所述的线缆穿墙护套，其特征在于：所述引导头(2)上固设有导向环(23)，所述转动轴(3)穿过导向环(23)且沿导向环(23)内侧面滑动，所述复位机构(6)包括固设于转动轴(3)上的限位环(61)，所述转动轴(3)上套设有位于限位环(61)与导向环(23)之间的复位弹簧(62)，所述复位弹簧(62)两端分别与限位环(61)和导向环(23)抵压。

7.根据权利要求1所述的线缆穿墙护套，其特征在于：所述转动轴(3)上开设有连接孔(32)，所述驱动机构(4)包括与转动轴(3)连接的连接钩(41)，所述连接钩(41)上固设有能带动连接钩(41)移动的驱动拉杆(42)，拉动所述驱动拉杆(42)能对驱动拉杆(42)施加沿套管(1)轴线的限制驱动拉杆(42)转动的作用力。

8.根据权利要求1所述的线缆穿墙护套，其特征在于：所述引导头(2)为朝向套管(1)的一端外径大于另一端的圆台。
