专利号: 2019112083027
申请人: 盐城市权航科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

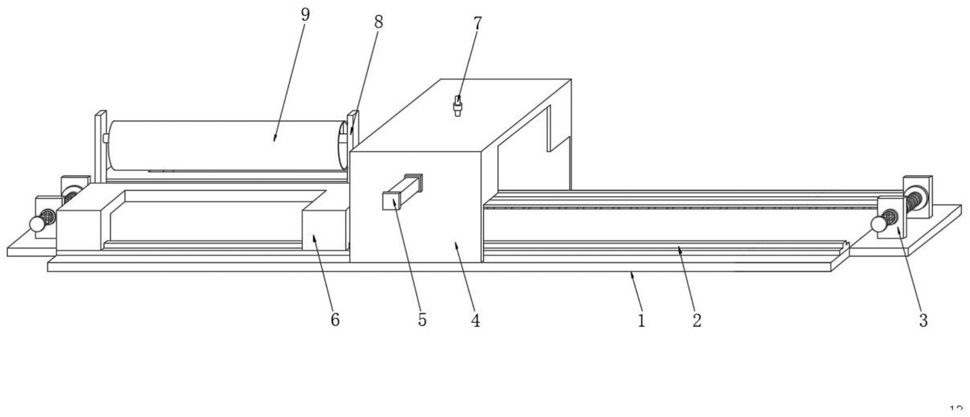

1.一种用于城建供水管道的防腐涂喷装置,包括支撑底板(1),其特征在于,所述支撑底板(1)的上方位于中部位置处固定有涂喷箱体(4),且支撑底板(1)的上方位于涂喷箱体(4)的内侧对称设置有滑轨(2),所述支撑底板(1)的两侧均固定有传动机构(3),所述滑轨(2)的上方卡合有滑动卡座(6),所述传动机构(3)通过传动缆绳(34)与滑动卡座(6)连接,所述滑动卡座(6)的上表面位于中部位置处嵌入设置有T形卡槽(10),所述T形卡槽(10)的内侧卡合有定位机构,且T形卡槽(10)通过定位机构与供水管道(9)连接,所述涂喷箱体(4)的前后两侧均嵌入设置有气压杆(5),且涂喷箱体(4)的上方位于中部位置处嵌入设置有进料端(7),所述气压杆(5)的伸缩端固定有涂喷管(15),所述进料端(7)的出料口固定有进料支管(14),所述进料支管(14)通过进料软管(16)与涂喷管(15)连接;所述定位机构包括卡合在T形卡槽(10)内侧的定位主杆(8),所述定位主杆(8)的顶端固定有定位支杆(11),所述定位支杆(11)的上方固定有定位板(13),且定位支杆(11)通过复位弹簧(12)与定位板(13)弹性固定,所述定位板(13)的上方卡合有供水管道(9)。2.根据权利要求1所述的一种用于城建供水管道的防腐涂喷装置,其特征在于,所述传动机构(3)包括固定卡座(31),所述固定卡座(31)的内侧转动连接有转动杆(32),所述转动杆(32)的顶端固定有传动电机(35),且转动杆(32)的外侧固定有缆绳轴套(33),所述缆绳轴套(33)的外侧缠绕有传动缆绳(34)。3.根据权利要求2所述的一种用于城建供水管道的防腐涂喷装置,其特征在于,所述传动缆绳(34)采用钢缆材质构件,且传动缆绳(34)的长度不低于30m。4.根据权利要求1所述的一种用于城建供水管道的防腐涂喷装置,其特征在于,所述定位主杆(8)的底端设置有T形凸翼,且定位主杆(8)通过T形凸翼与T形卡槽(10)卡合滑动。5.根据权利要求1所述的一种用于城建供水管道的防腐涂喷装置,其特征在于,所述定位板(13)为弧形结构,且定位板(13)的数量不少于3个,所述定位板(13)的一侧设置有销轴,且定位板(13)通过销轴转动连接。6.根据权利要求1所述的一种用于城建供水管道的防腐涂喷装置,其特征在于,所述进料软管(16)采用不锈钢波纹管,且进料软管(16)的长度不低于1.5m。7.根据权利要求1所述的一种用于城建供水管道的防腐涂喷装置,其特征在于,所述涂喷管(15)为半圆形结构,且涂喷管(15)的内侧开设有涂喷孔,涂喷孔的数量不少于6个,且涂喷孔相对于涂喷管(15)的圆心均匀对称排列。
