专利号: 2019112085605
申请人: 商丘师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

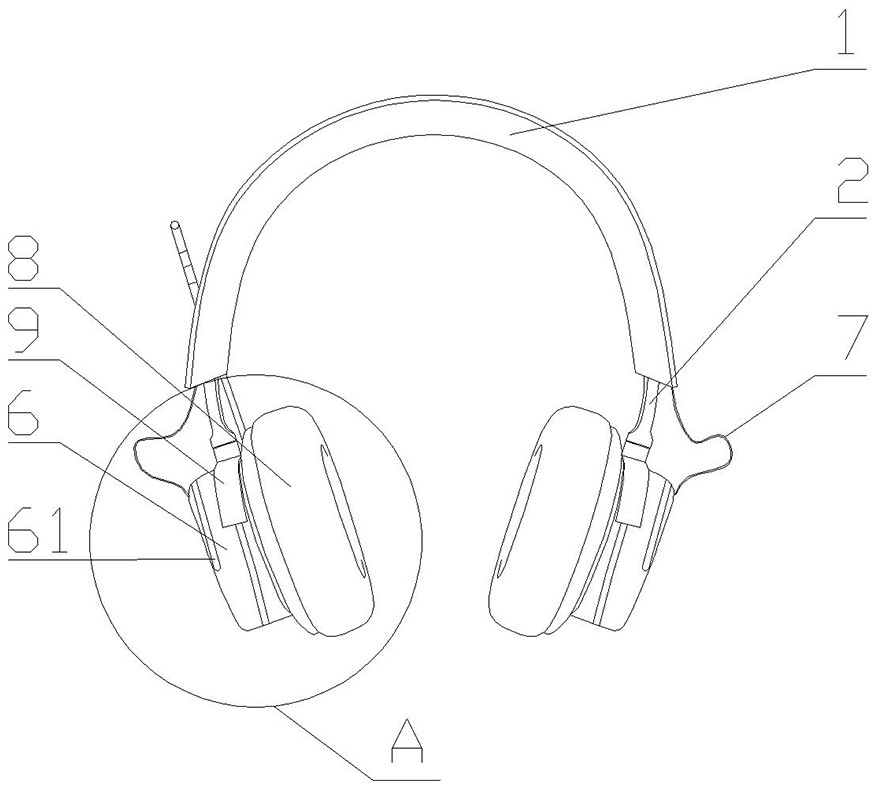

1.一种适用于英语听力训练的耳机,包括头带(1)、伸缩杆(2)、发声单元(4)以及发声单元(4)的前盖板(5)与后壳(6),所述前盖板(5)和后壳(6)连接成为腔体将发声单元(4)包裹在内部,组成发声部(3),所述伸缩杆(2)的下部连接发声部(3),伸缩杆(2)的上端伸入头带(1)内部,伸缩杆(2)和发声部(3)对称设置在头带(1)两端,两个后壳(6)的开口相对,两个发声单元(4)通过贯穿头带(1)的导线(7)相连,其特征在于,还包括耳罩(8),所述耳罩(8)包覆在前盖板(5)上,所述伸缩杆(2)下端设置有连接爪(9),后壳(6)上设置有连接槽(61),所述连接爪(9)伸入连接槽(61)内部;

所述耳罩(8)由气囊(81)和外罩(82)构成,所述气囊(81)呈圆环状囊体,外罩(82)包括环筒(84)和环片(85),环筒(84)为圆环状筒体,环筒(84)外缘连接环片(85)外缘,环片(85)的内缘穿接有弹性绳,气囊(81)固定在环筒(84)内,环筒(84)朝向前盖板(5)一侧的侧面上设置有支撑筋(83);

所述连接槽(61)包括外槽(611)和内槽(612),外槽(611)的宽度小于内槽(612),外槽(611)和内槽(612)组合成截面为“凸”形的槽体,外槽(611)的内侧面上设置的垂直于后壳(6)周壁的第一齿牙(613),连接槽(61)螺旋设置在后壳(6)周壁上,两个开口相对的后壳(6)上的连接槽(61)的螺旋方向相反;

所述连接爪(9)由一个弹性板(91)和两个弹性卡爪(92)组成,所述弹性板(91)为向上拱起的弯曲弧形板体,弹性板(91)的中部连接伸缩杆(2)的下端,弹性板(91)的两端内侧面连接弹性卡爪(92),所述弹性卡爪(92)由支柱(921)、第二齿牙(922)和锥台(923)构成,所述支柱(921)顶部连接锥台(923),锥台(923)与支柱(921)连接的侧面上向支柱(921)方向延伸有与第一齿牙(613)相配应的第二齿牙(922),所述弹性卡爪(92)由锥台(923)顶端向支柱(921)中部设置有槽口(924),所述槽口(924)将锥台(923)、第二齿牙(922)和支柱(921)与锥台(923)连接的一端分割成两部分。

2.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述气囊(81)中充有气体。

3.根据权利要求2所述的一种适用于英语听力训练的耳机,其特征在于,所述气囊(81)中的气体总量为气囊(81)容积的60%~80%。

4.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述外罩(82)由柔性透气材料制成,外罩(82)厚度为1mm~1.5mm。

5.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述前盖板(5)上对应支撑筋(83)的位置设置有连通前盖板(5)两侧的圆形的出气孔(51),出气孔(51)数量为3-5个,出气孔(51)位于两个相邻的支撑筋(83)之间。

6.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述支撑筋(83)为弧形,支撑筋(83)垂直于耳罩(8)的内周壁轴线,支撑筋(83)的长度为气囊(81)截面周长的三分之一至二分之一。

7.根据权利要求6所述的一种适用于英语听力训练的耳机,其特征在于,支撑筋(83)数量为多个,支撑筋(83)在环筒(84)内侧面下方环形阵列。

8.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述连接槽(61)的螺旋角为β=65°~75°。

9.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述内槽(612)的高度大于锥台(923)与第二齿牙(922)的高度之和,外槽(611)的高度小于支柱(921)与第二齿牙(922)的高度之差,锥台(923)的底面直径大于外槽(611)的宽度小于内槽(612)的宽度。

10.根据权利要求1所述的一种适用于英语听力训练的耳机,其特征在于,所述弹性板(91)的弧度大于后壳(6)的圆弧度。
