专利号: 2019112095255
申请人: 郑方利
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

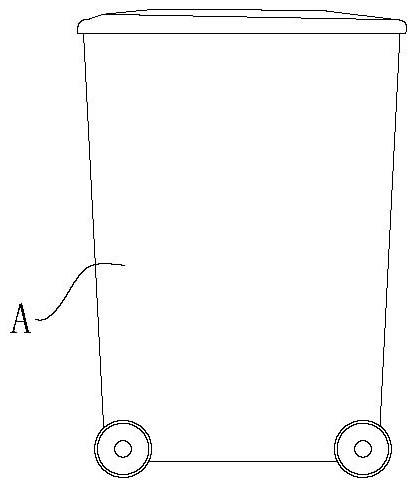

1.一种社区垃圾桶处理系统,其特征在于:包括垃圾桶导入装置,所述垃圾桶导入装置的出口与垃圾桶摆放装置的入口衔接,所述垃圾桶摆放装置用于将垃圾桶整齐摆放,所述垃圾桶摆放装置上还设置有垃圾桶卸料装置,所述垃圾桶卸料装置用于将单个垃圾桶卸载下来并且将垃圾桶导入垃圾压缩车内;

所述垃圾桶摆放装置的旁侧还设置有垃圾桶临时存放架,所述垃圾桶临时存放架用于承装空置垃圾桶;

所述垃圾桶导入装置包括导入轨道,所述导入轨道水平布置且一端构成垃圾桶进入的入口,所述导入轨道的下方设置有推料杆,所述推料杆与水平驱动机构连接,所述水平驱动机构驱动推料杆水平方向往复移动且使得垃圾桶沿着导入轨道上移动,并且使得垃圾桶导入垃圾桶摆放装置的入口内,所述推料杆的杆端设置有推料滚轮,所述推料滚轮的轮芯水平且轮缘与垃圾桶外壁抵靠;

所述推料杆设置在推料横轴上,所述推料横轴的两端设置在驱动链上,所述驱动链的长度方向水平,所述推料横轴水平且与驱动链的长度方向垂直,所述推料杆沿着推料横轴的长度方向布置;所述推料横轴的两端分别与扭簧的一端连接,所述扭簧的另一端与驱动链的轴承座连接,所述推料横轴的一端设置有棘轮,所述棘轮的内圈设置有棘齿,所述轴承座上设置有棘爪,所述棘爪与棘轮的内圈棘齿配合;所述棘齿沿着棘轮的内圈设置有半圈;

所述驱动链的下方设置有限位轨道,所述限位轨道等距间隔设置有多个,所述推料滚轮的轮缘与限位轨道的上板面抵靠;

所述导入轨道包括第一水平段、倾斜段及第二水平段,所述第一水平段、倾斜段及第二水平段顺序连接,所述推料杆的推料滚轮处在第一水平段的下方位置,所述推料杆的推料滚轮伸出倾斜段的上方位置,所述推料杆的上端伸出第二水平段的上方位置;所述导入轨道为板状且设置有开口,所述开口沿着导入轨道的长度方向布置,所述开口内铰接设置有导板,所述导板的铰接轴水平且与导入轨道的长度方向垂直,当所述垃圾桶沿着导入轨道滚动时,所述导板绕铰接轴呈现两种状态,其一为:所述导板的进料端上板面与导入轨道的上支撑面平齐;其二为:所述垃圾桶沿着导板上移动,且使得导板的导出端为低端,所述导板的进料端高于导入轨道的上支撑面;所述导板的进料端下方位置设置有挡料滚轮,所述挡料滚轮的一侧与垃圾桶的外壁抵靠;所述导板的铰接轴设置在靠近导板的进料端位置;

所述导入轨道的两侧设置有扶持架,所述扶持架沿着导入轨道的长度方向布置,所述扶持架的相对侧设置有扶持滚珠,所述扶持滚珠沿着扶持架的延伸方向间隔布置多个。

2.根据权利要求1所述的社区垃圾桶处理系统,其特征在于:所述垃圾桶摆放装置包括存放架,所述存放架与垃圾桶导入装置的导入轨道出口平齐,所述存放架通过摇臂转动式设置在支撑旋臂上,所述支撑旋臂周向方向间隔设置多组,动力单元驱动支撑旋臂转动且旋转轴水平布置;

所述存放架设置在围栏的底部位置,所述围栏的一端中部位置与摇臂的下端固定,所述摇臂的上端与支撑旋臂铰接;

所述支撑旋臂整体呈“十”字形或“米”字形,所述支撑旋臂的上端与支撑旋臂的各个杆端固定,动力单元驱动支撑旋臂间隙式转动。

3.根据权利要求2所述的社区垃圾桶处理系统,其特征在于:所述存放架用于支撑垃圾桶的轨面上等距间隔设置有多个开口,所述开口内设置有支撑单个垃圾桶的支撑单元板,相邻支撑单元板之间间隔布置,所述相邻支撑单元板之间的间隙设置有挡板,所述挡板位于相邻支撑单元板之间的间隙呈现两种状态,其一为:所述垃圾桶推送至存放架内时,挡板的上端低于存放架的上支撑面;其二为:所述垃圾桶位于存放架上摆满后,挡板的上端高于存放架的上支撑面。

4.根据权利要求3所述的社区垃圾桶处理系统,其特征在于:相邻支撑单元板之间的间隙内设置有支撑块,所述支撑块的长度方向与相邻支撑单元板之间的间隙平齐,所述支撑块上等距间隔设置有滑动管,所述滑动管竖直布置,所述滑动管内分别滑动设置有挡杆,所述挡杆上套设有复位弹簧,所述复位弹簧的两端分别与挡杆及滑动管的上端抵靠,所述挡杆的下端连接为一体,所述存放架的下方转动式设置有第一滚轮,所述第一滚轮位于挡杆的下端下方布置,所述第一滚轮的上方旁侧设置有第二滚轮,所述挡杆的下端与拉绳的一端连接,所述拉绳竖直与第一滚轮抵靠且倾斜穿过与第二滚轮抵靠,所述拉绳的另一端与连杆连接,所述连杆与驱动滑杆连接。

5.根据权利要求4所述的社区垃圾桶处理系统,其特征在于:所述驱动滑杆长度方向与存放架平行布置,且驱动滑杆两端通过滑动套管设置在存放架下方位置,所述驱动滑杆的杆端套设有弹簧,所述弹簧的两端分别与驱动滑杆的杆端及滑动套管的管口抵靠,所述驱动滑杆的杆端旁侧设置有驱动头,所述驱动头与驱动油缸连接,所述驱动油缸的长度方向与存放架平行布置,驱动油缸驱动驱动滑杆沿着滑动套管往复滑动;所述驱动滑杆的杆端套设有滚珠,所述滚珠与驱动头抵靠或分离;所述挡杆的上端转动式设置有分离轮,所述分离轮轮芯水平且与存放架长度方向垂直。

6.根据权利要求5所述的社区垃圾桶处理系统,其特征在于:所述垃圾桶卸料装置包括支撑单元板的两侧的支撑导轨,所述支撑导轨与存放架长度方向布置,所述支撑导轨靠近存放架的入口端位置铰接布置,所述支撑导轨的铰接轴水平且与存放架长度方向垂直,所述支撑导轨的另一端通过连接板连接为一体,所述连接板的下方位置设置有顶升油缸,所述顶升油缸竖直布置且活塞杆端与连接板抵靠或分离;

所述支撑导轨的出口位置设置有接料围栏,所述接料围栏上设置有出口,垃圾压缩车的铲板伸入出口位置且将垃圾桶铲起,并且翻转至垃圾压缩车内;

垃圾桶临时存放架设置在平移机构上,所述平移机构驱动垃圾桶临时存放架位于垃圾桶导入装置的入口及接料围栏的旁侧往复移动;

所述接料围栏的下方设置有底板,所述底板两侧位置设置有挡头板,所述挡头板位于出口一侧铰接布置且铰接轴与支撑导轨的长度方向垂直,所述底板远离出口一侧的中段位置设置有挡料滚轮,所述挡料滚轮的轮芯水平且与铰接轴水平,所述底板的下板面与翻转油缸的活塞杆铰接,所述翻转油缸的缸体与机架铰接,所述翻转油缸的两端铰接轴与底板的铰接轴平行;

所述挡头板的上端转动式设置有分离滚轮,所述分离滚轮轮芯水平且与支撑导轨的长度方向垂直,所述挡头板竖直布置且下端与升降油缸的活塞杆连接,升降油缸竖直升降且连动分离滚轮伸出或远离底板的上板面。
