专利号: 2019112103270
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高土壤电阻率地区的接地装置,其特征在于:包括接地面板(1),所述接地面板(1)为长方形面板,所述接地面板(1)垂直埋入地中。

2.根据权利要求1所述的一种高土壤电阻率地区的接地装置,其特征在于:所述接地面板(1)上设置有接地孔(2)。

3.根据权利要求1所述的一种高土壤电阻率地区的接地装置,其特征在于:所述接地面板(1)顶部距地面的高度大于0.3m。

4.根据权利要求1所述的一种高土壤电阻率地区的接地装置,其特征在于:所述接地面板(1)上设置有吊耳。

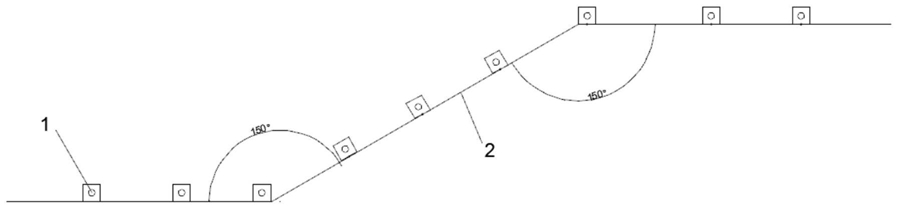

5.根据权利要求1所述的一种高土壤电阻率地区的接地装置,其特征在于:所述接地面板(1)的弯折角度大于150°。

6.根据权利要求1所述的一种高土壤电阻率地区的接地装置,其特征在于:所述接地面板(1)中心连接主接地网的中心。

7.基于权利要求1中接地装置的一种高土壤电阻率地区的接地电阻计算方法,其特征在于:包括以下步骤:步骤1:计算接地面板(1)x轴上任一点P沿x正方向的场强 采用的公式如下:其中,令接地面板(1)长边中心点为原点0,以接地面板(1)长边方向为y方向,以垂直于y方向的水平方向为x方向,以垂直于y方向的竖直方向为z方向;a表示接地面板(1)的短边长度,b表示接地面板(1)的长边长度;ρ0表示土壤电阻率, 表示x方向上场强的单位向量,σ表示平面电流密度,ρ表示x轴上任意点P点距原点0的距离;

步骤2:利用P点沿x正方向的场强 计算P点与0点的电位差U;

步骤3:利用所述电位差U计算接地电阻R,公式如下:

I=ab·σ  (4);
