专利号: 2019112110325
申请人: 台州市路桥爱森勒特机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

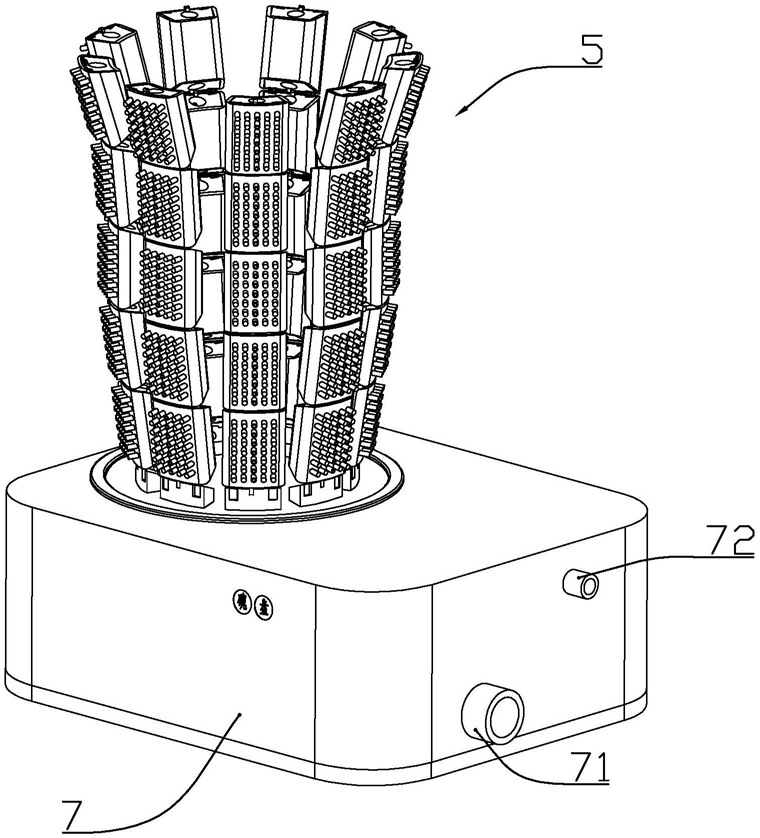

1.一种具有条形清洗头的半自动清洗机,其特征在于:包括外壳(7),密封安装在所述外壳(7)上的通水组件(1),多个沿所述通水组件(1)周向分布的转动连接在所述通水组件(1)上的用以清洗污垢的清洗部(5),以及固定连接在所述外壳(7)内的用以驱动所述通水组件(1)工作的电机(3);

所述清洗部(5)包括多个清洗单元;相邻两个清洗单元之间安装有使所述清洗部(5)复位的弹性片(53);各个所述清洗单元上设置有用于清洗污垢的毛刷(511);

所述通水组件(1)包括与所述外壳(7)密封转动连接的能够带动所述清洗部(5)转动的转盘(12),以及转动连接在所述转盘(12)上的沿周向分布的与所述清洗部(5)数量相同的旋转头(11);一个所述旋转头(11)与一个所述清洗部(5)上的最下方的清洗单元通过所述弹性片(53)连接在一起;

所述转盘(12)上端面沿转盘周向成型有与所述旋转头(11)数量相同的与所述旋转头(11)转动连接的出水孔(121);所述转盘(12)上端位于各个所述出水孔(121)外周成型有限制所述旋转头(11)转动角度的限位槽(122);

所述旋转头(11)下端成型有与所述限位槽(122)滑动连接的定位块(114);

当所述旋转头(11)正向转动至所述定位块(114)与所述限位槽(122)正转方向的一端相抵时,各个清洗单元上的所述毛刷(511)朝向转盘轴线;

当所述旋转头(11)反向转动至所述定位块(114)与所述限位槽(122)反转方向的一端相抵时,各个清洗单元上的所述毛刷(511)背离转盘轴线;

所述通水组件(1)还包括多个位于所述转盘(12)下端的分别与各个所述旋转头(11)固定连接的第一从动齿轮(14),转动连接在所述转盘(12)下端的与各个第一从动齿轮(14)啮合传动连接的由所述电机(3)驱动的中心驱动齿轮(13);

当所述电机(3)驱动所述中心驱动齿轮(13)正转时,所述中心驱动齿轮(13)带动所述旋转头(11)正向转动至所述定位块(114)与所述限位槽(122)正转方向的一端相抵后,所述中心驱动齿轮(13)带动所述转盘(12)正向转动;

当所述电机(3)驱动所述中心驱动齿轮(13)反转时,所述中心驱动齿轮(13)带动所述旋转头(11)反向转动至所述定位块(114)与所述限位槽(122)反转方向的一端相抵后,所述中心驱动齿轮(13)带动所述转盘(12)反向转动;

所述清洗单元包括清洗头安装座(52),以及套接在所述清洗头安装座(52)上的由橡胶材料制成的清洗头(51);

相邻的两个所述清洗头安装座(52)转动连接,靠近所述旋转头(11)的所述清洗头安装座(52)与所述旋转头(11)转动连接;

所述清洗头(51)与所述毛刷(511)固定连接;

所述清洗头(51)上位于所述毛刷(511)所在的一侧成型有多个用于喷水的喷水管(512);所述清洗头安装座(52)上成型有与所述喷水管(512)相通的水管通道(521);一个所述清洗部(5)上的相邻的两个所述水管通道(521)之间通过一个软管连通;

所述转盘(12)下端固定连接有进水盘(15);所述进水盘(15)上端沿周向均匀成型有多个连接管(151);

所述旋转头(11)上成型有与所述连接管(151)密封转动套接的通孔(116);

靠近所述旋转头(11)的所述水管通道(521)与所述通孔(116)之间通过软管密封连通;

所述外壳(7)内固定连接有与所述进水盘(15)下端密封转动连接的与各个所述连接管(151)连通的通水管组(16);

所述外壳(7)内固定连接有与所述通水管组(16)连通的混合水箱(2);

所述外壳(7)内固定连接有与所述混合水箱(2)连通的用以驱动洗涤剂进入到所述混合水箱(2)内部的泵体组件(4);

所述混合水箱(2)内密封转动连接有由进入混合水箱内的水流驱动的进而带动所述泵体组件(4)工作的叶轮(25);

所述外壳(7)外壁上成型有与水龙头连通的水管(71);所述外壳(7)外壁上成型有与洗涤剂瓶连通的洗涤剂管(72);所述洗涤剂管(72)还与所述泵体组件(4)连通;

所述外壳(7)内固定连接有三位三通电磁阀(6);

所述三位三通电磁阀(6)上设置有与所述通水管组(16)连通的第一出水口(62),与所述混合水箱(2)连通的第二出水口(63),以及与所述水管(71)连通的第一进水口(61)。

2.如权利要求1所述的一种具有条形清洗头的半自动清洗机,其特征在于:所述通水管组(16)包括与所述进水盘(15)下端密封转动连接的通水管(161),密封固定连接在所述通水管(161)远离所述进水盘(15)一端的阀片外壳(162),以及密封滑动连接在所述阀片外壳(162)内的阀片(163);

所述阀片外壳(162)两个相对的端面上分别成型有第一阀片进水管(1621)、第二阀片进水管(1624);

所述第一阀片进水管(1621)与所述第一出水口(62)连通;

所述第二阀片进水管(1624)与所述混合水箱(2)连通;

当所述第一阀片进水管(1621)进清水时,在水流的驱动下使得所述阀片(163)将所述第二阀片进水管(1624)密封;

当所述第二阀片进水管(1624)进混合液时,在水流的驱动下所述阀片163将所述第一阀片进水管(1621)密封。

3.如权利要求1所述的一种具有条形清洗头的半自动清洗机,其特征在于:所述泵体组件(4)包括两个与所述洗涤剂管(72)连通的泵壳(40),密封滑动连接在所述泵壳(40)内的活塞(45),与所述活塞(45)转动连接的用以驱动所述活塞(45)滑动的偏心轮套(44),套接在所述偏心轮套(44)内的用于驱动所述偏心轮套(44)移动的偏心轮(43),以及输入端与所述叶轮(25)固定连接、输出端与所述偏心轮(43)传动连接的用以驱动所述偏心轮(43)转动的传动齿轮组(46)。

4.如权利要求2所述的一种具有条形清洗头的半自动清洗机,其特征在于:所述阀片(163)靠近所述第一阀片进水管(1621)、所述第二阀片进水管(1624)所在的两端面上安装有磁铁b(1632);所述阀片外壳(162)位于所述第一阀片进水管(1621)、所述第二阀片进水管(1624)所在的侧壁上分别固定连接有磁铁a(1623);所述磁铁a(1623)与所述磁铁b(1632)互相吸引。

5.如权利要求2所述的一种具有条形清洗头的半自动清洗机,其特征在于:所述进水盘(15)下端成型有与所述通水管(161)密封转动连接的连接柱(152);所述连接柱(152)侧壁沿周向均匀成型有将所述进水盘(15)与所述通水管组(16)连通的侧壁进水孔(153)。

6.如权利要求1所述的一种具有条形清洗头的半自动清洗机,其特征在于:所述外壳(7)内安装有控制器;所述外壳侧壁设置有洗碗按钮与洗盘按钮;

所述电机(3)、洗碗按钮、洗盘按钮分别与控制器电连接。
