专利号: 2019112164791
申请人: 萧县木伟信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

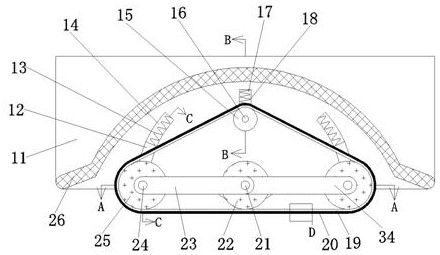

1.一种冰雕艺术品打磨装置,其特征在于:包括前后对称的两块固定板,所述固定板之间转动设有固定轮,所述固定轮左右两侧对称设有滑动轮,所述固定轮上侧滑动设有张紧轮,所述固定轮、所述滑动轮以及所述张紧轮之间连接有连接带,所述连接带外侧端面上固连有打磨带,所述打磨带外端面呈齿形状;所述的所述固定轮内固连有驱动轴,所述驱动轴前后两端转动连接于两侧的所述固定板,后侧的所述固定板内固设有电动机,所述驱动轴后端动力连接于所述电动机,所述打磨带下端面抵于冰雕表面;所述滑动轮内固连有滑动轴,所述滑动轴前后两端与前后两侧的所述固定板之间连接有连接结构,在所述连接结构作用下,所述滑动轮始终将所述打磨带抵于冰雕表面,通过所述驱动轴带动所述固定轮转动,进而通过所述滑动轮以及所述张紧轮带动所述连接带转动;两侧的所述固定板之间固连有挡板,所述挡板挡在所述打磨带上侧,避免所述打磨带打磨时冰屑溅射;所述固定板远离所述挡板一端固连有手持杆,所述手持杆内上下贯通的设有通槽,所述手持杆内设有手持结构;所述连接结构包括左右对称且开口向下的设于所述固定板内的弧形槽,所述弧形槽内滑动设有弧形杆,所述滑动轴前后两端分别转动连接于前后两侧的所述弧形杆,所述弧形杆上端与所述弧形槽上侧内壁之间固连有连接弹簧;

左侧的所述滑动轮前后两侧对称设有外侧连杆,右侧的所述滑动轮前后两侧对称设有内侧连杆,所述外侧连杆转动连接于左侧的所述滑动轴,所述内侧连杆转动连接于右侧的所述滑动轴,两个所述内侧连杆位于两个所述外侧连杆之间;所述外侧连杆靠近所述固定轮一端固连有外转轴,所述外转轴远离所述外侧连杆一端转动连接于所述固定板,所述外侧连杆与所述固定板之间固连有外侧扭簧;所述内侧连杆靠近所述固定轮一端固连有固连有内转轴,所述固定板内设有开口朝向所述固定轮的扭簧槽,所述内转轴延伸到所述扭簧槽内并与所述固定板转动连接,所述内转轴与所述扭簧槽内壁之间固连有内扭簧;

所述固定板内设有开口朝向所述固定轮一侧的弹簧槽,所述弹簧槽内滑动设有滑块,所述张紧轮内固连有固定轴,所述固定轴前后两端转动连接于两侧的所述滑块,所述滑块上端与所述弹簧槽上侧内壁之间固连有拉伸弹簧,所述拉伸弹簧始终处于拉伸状态。

2.如权利要求1所述的一种冰雕艺术品打磨装置,其特征在于:所述手持结构包括相连通的设于所述通槽远离所述固定板一侧内壁内的空腔,所述空腔内转动设有扇形轮,所述扇形轮内固连有连接轴,所述连接轴上下两端转动连接于所述空腔上下两侧内壁;所述扇形轮的缺口端面上固连有启动杆,所述空腔远离所述通槽一侧内壁上固设有固定杆,所述固定杆抵住所述启动杆并限制所述扇形轮的转动角度;所述固定杆前后端面内对称且设有接触开关,当后侧的所述启动杆与后侧的所述接触开关接触时,所述电动机的输出功率小,当前侧的所述启动杆与前侧的所述接触开关接触时,所述电动机的输出功率大。

3.如权利要求2所述的一种冰雕艺术品打磨装置,其特征在于:所述通槽远离所述固定板一侧内壁上以及所述手持杆远离所述固定板一侧的端面上固连有手动开关。
