专利号: 2019112188476
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

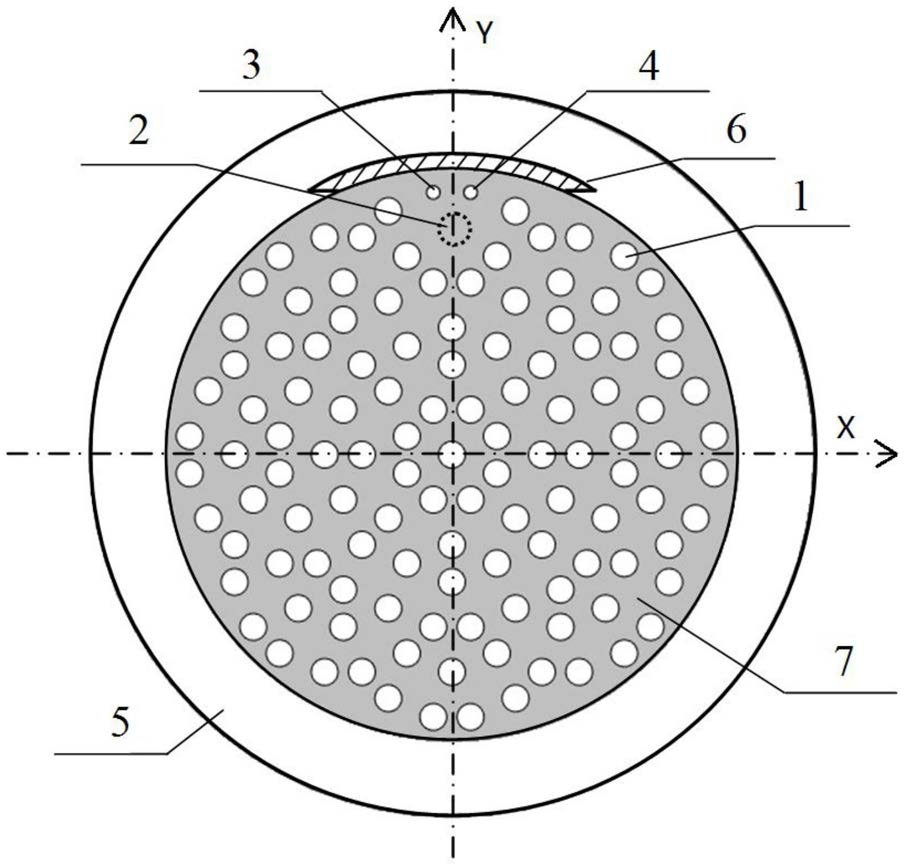

1.一种基于SPR的高灵敏度光子准晶体光纤折射率传感器,其特征在于:所述传感器的光纤(7)包层上设有按照八重Penrose型光子准晶体结构排布的空气孔(1),其中在Y轴上第

11层的空气孔(1)的位置为纤芯(2),且纤芯(2)上方第14层和第16层的气孔为第一小径空气孔(3)和第二小径空气孔(4);所述光纤(7)Y轴的外壁上镀有氧化铟锡膜(6),其弧长为八分之一的圆周长,光纤(7)的外侧为一个环形待测分析物通道(5);所述的八重Penrose型光子准晶体结构为第一至十六层的散射子;

所述光纤(7)的半径为47μm;所述环形待测分析物通道(5)的内径为47μm,其外径为54μm;所述氧化铟锡膜(6)的厚度为40nm,其弧长为36.91μm,所述第一小径空气孔(3)和第二小径空气孔(4)的直径d2为2.6μm,其余空气孔(1)的直径d1为5.2μm;所述八重Penrose型光子准晶体结构的晶格常数Λ为8.0μm。

2.根据权利要求1所述的一种基于SPR的高灵敏度光子准晶体光纤折射率传感器,其特征在于:所述光纤(7)的背景材料为二氧化硅,光纤(7)为折射率引导型光子准晶体光纤。
