专利号: 2019112219440
申请人: 盐城瑾诚科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

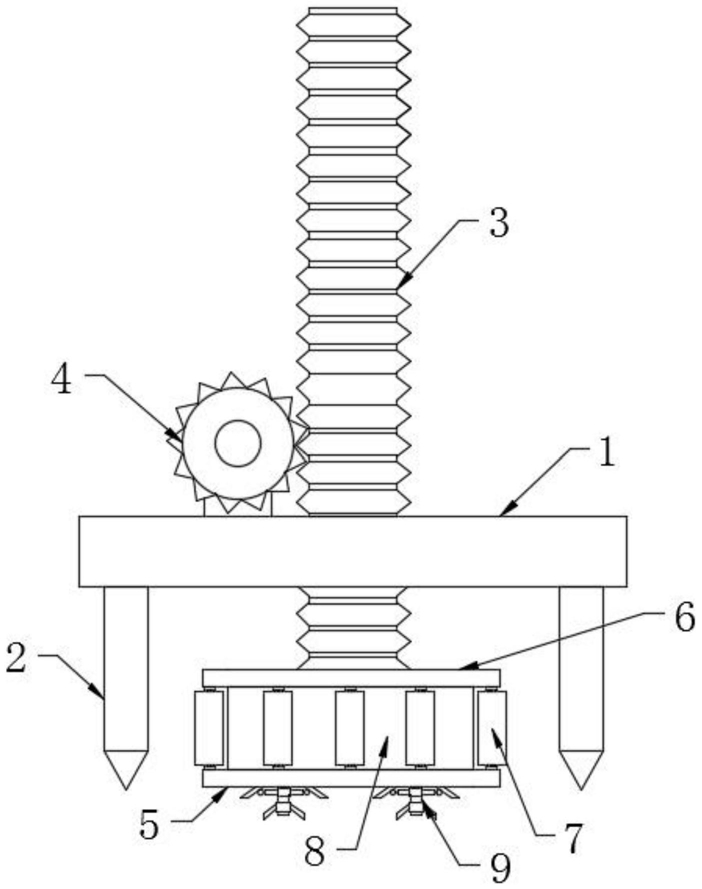

1.一种工程用检查井夯实装置,其特征在于,包括基座(1)、升降蜗杆(3)、驱动齿轮(4)、夯实组件、第一压实机构、第二压实机构和粉碎机构(9),所述升降蜗杆(3)贯穿基座(1)并与基座(1)转动连接,所述驱动齿轮(4)位于基座(1)上表面一侧,且驱动齿轮(4)与升降蜗杆(3)啮合连接,所述夯实组件位于基座(1)下方并与升降蜗杆(3)固定连接,所述第一压实机构位于夯实组件下端,所述第二压实机构位于夯实组件侧壁,所述粉碎机构(9)位于夯实组件内部,所述夯实组件包括上顶板(6)和配重块(8),所述配重块(8)位于上顶板(6)下端,且配重块(8)与上顶板(6)下表面固定连接,所述第一压实机构包括下压板(5),所述下压板(5)与配重块(8)下表面固定连接,所述下压板(5)下表面贯穿设有通孔,所述通孔设有活动挡板(13),所述活动挡板(13)与下压板(5)铰链,所述第二压实机构包括侧压辊(7)和第一转轴(11),所述第一转轴(11)位于侧压辊(7)两端并与侧压辊(7)固定连接,所述侧压辊(7)位于上顶板(6)与下压板(5)之间,且侧压辊(7)与上顶板(6)与下压板(5)转动连接。

2.根据权利要求1所述的一种工程用检查井夯实装置,其特征在于:所述第一转轴(11)两端均连接有第一轴承(12),所述第一转轴(11)通过第一轴承(12)与上顶板(6)与下压板(5)转动连接。

3.根据权利要求1所述的一种工程用检查井夯实装置,其特征在于:所述粉碎机构(9)包括粉碎刀片(14)、第二转轴(16)、第一电机(18)、电推杆(19),所述第一电机(18)位于配重块(8)内部设有的凹槽(17)内,所述电推杆(19)与第一电机(18)的输出轴固定连接,所述第二转轴(16)与电推杆(19)的延伸端固定连接,所述粉碎刀片(14)与第二转轴(16)固定连接,且粉碎刀片(14)穿过通孔延伸位于下压板(5)下方。

4.根据权利要求3所述的一种工程用检查井夯实装置,其特征在于:所述第二转轴(16)上设有支撑机构(15),所述支撑机构(15)通过第二轴承(20)与第二转轴(16)固定连接,所述支撑机构(15)包括固定杆(21)、支撑杆(24)和抵压球(25),所述固定杆(21)与第二轴承(20)一侧固定连接,所述支撑杆(24)一端延伸位于固定杆(21)内部并与固定杆(21)内部设有的滑块(23)固定连接,所述滑块(23)一侧连接有挤压弹簧(22),所述挤压弹簧(22)一端与固定杆(21)一侧内壁固定连接。

5.根据权利要求4所述的一种工程用检查井夯实装置,其特征在于:所述抵压球(25)与支撑杆(24)固定连接,且抵压球(25)工作时与活动挡板(13)接触。

6.根据权利要求1所述的一种工程用检查井夯实装置,其特征在于:所述配重块(8)侧壁上设有清洁软毛刷(10),所述清洁软毛刷(10)一侧与配重块(8)固定连接,且清洁软毛刷(10)另一侧与侧压辊(7)表面接触。

7.根据权利要求1所述的一种工程用检查井夯实装置,其特征在于:所述基座(1)上表面设有第二电机(26),所述第二电机(26)的输出轴与驱动齿轮(4)固定连接,所述基座(1)下表面固定连接有插柱(2),所述插柱(2)底端呈锥形设置。
