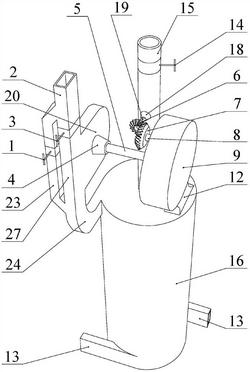

1.一种间歇式旋流分离装置，包括旋流腔（16）、切向入口（13）、切向出口（24）以及入口锥（26），其特征在于，所述分离装置还包括旁路管阀门（1）、水相出口管（2）、转速调节管阀门（3）、叶轮密封结构（4）、叶轮轴（5）、小锥齿轮（6）、大锥齿轮（7）、大锥齿轮轴（8）、间歇转动机构壳体（9）、大锥齿轮轴密封结构（10）、间歇机构密封结构（11）、固定结构（12）、油相出口管阀门（14）、油相出口管（15）、油相挡板（17）、小锥齿轮轴密封结构（18）、小锥齿轮轴（19）、叶轮壳体（20）、凸轮腔室（21）、轴套（22）、旁路管（23）、出口锥（25）、转速调节管（27）、叶轮（28）、滑道（29）、弹簧（30）、T形挡板（31）、凸轮（32）、旋转盘（33）、导向槽（34）、推动块（35）、导向柱（36）以及十字块（37）；

其中，所述油相出口管（15）穿过出口锥（25）的中心并延伸至旋流腔（16）的外侧；所述切向出口（24）为弧形结构，切向出口（24）在靠近旋流腔（16）的一端与旋流腔（16）的顶端相切；切向出口（24）在远离旋流腔（16）的一端分叉成为旁路管（23）和转速调节管（27）两个液流通道，而后，旁路管（23）和转速调节管（27）共同汇合成水相出口管（2）；

所述叶轮壳体（20）位于转速调节管（27）上，并与转速调节管（27）连接并连通；所述叶轮（28）位于由叶轮壳体（20）及转速调节管（27）共同组成的腔室内；

所述间歇转动机构壳体（9）通过固定结构（12）固定于旋流腔（16）的顶端；所述旋转盘（33）、导向槽（34）、推动块（35）、十字块（37）及导向柱（36）位于间歇转动机构壳体（9）内部；

所述叶轮（28）位于叶轮轴（5）上并与叶轮轴（5）同轴布置；所述叶轮轴（5）的一端依次穿过叶轮壳体（20）及间歇转动机构壳体（9），并与位于间歇转动机构壳体（9）内部的旋转盘（33）中心固定连接；

所述叶轮轴（5）的另一端穿过叶轮壳体（20）及轴套（22）进入与轴套（22）连接并连通的凸轮腔室（21）内，并与位于凸轮腔室（21）内的凸轮（32）相连接；所述凸轮腔室（21）与旁路管（23）连接及连通；所述滑道（29）位于凸轮腔室（21）内及旁路管（23）的侧壁上；所述T形挡板（31）的一端穿过滑道（29），并沿着滑道（29）进入旁路管（23）内；所述弹簧（30）位于T形挡板（31）上及滑道（29）的外侧；

所述大锥齿轮（7）位于间歇转动机构壳体（9）的外部；所述大锥齿轮轴（8）的一端与大锥齿轮（7）的中心固定连接，另一端穿过间歇转动机构壳体（9），并与十字块（37）的中心固定连接；

所述油相挡板（17）位于油相出口管（15）内部；所述小锥齿轮轴（19）的一端穿过油相出口管（15）并与油相挡板（17）固定连接，另一端与位于油相出口管（15）外部的小锥齿轮（6）中心固定连接；

所述小锥齿轮（6）与大锥齿轮（7）相互咬合，且大锥齿轮（7）的分度圆周长为小锥齿轮（6）的分度圆周长的2倍，即大锥齿轮（7）旋转1/4周，将带动与其配合的小锥齿轮（6）旋转1/

2周。
