专利号: 2019112230327
申请人: 温州宏量机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

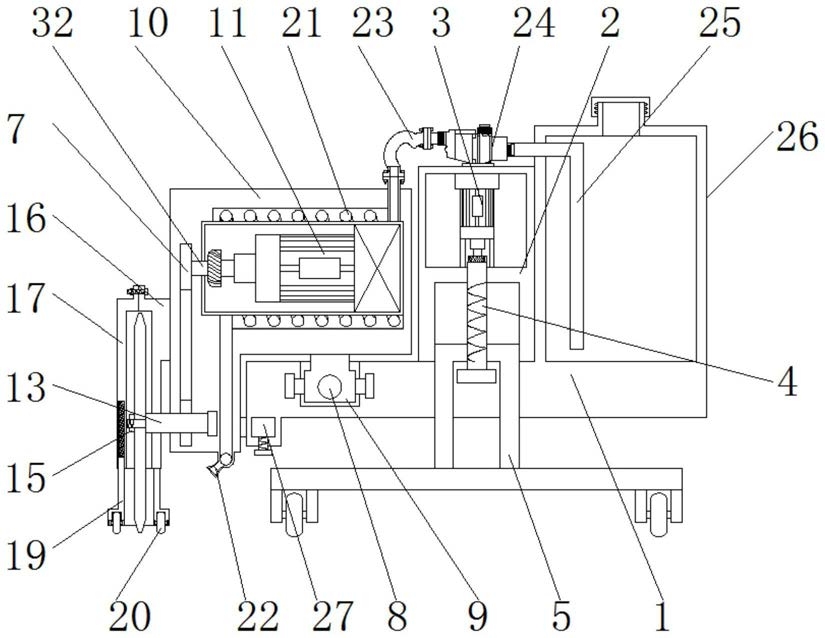

1.一种避免出现切割死角的路面切缝机,包括连接架(1)和水箱(26),其特征在于:所述连接架(1)的上表面中心部位焊接连接有第一连接箱(2),且第一连接箱(2)的内壁上表面中心部位焊接连接有第一伺服电机(3),所述第一伺服电机(3)的下方固定连接有第一连接杆(4),且第一连接杆(4)的下方嵌套连接在连接架(1)上,所述第一连接杆(4)的中部外侧活动连接有底架(5),且底架(5)的下方贯穿连接架(1);

所述第一连接箱(2)的前侧设置有焊接连接在连接架(1)上表面上的第二伺服电机(6),且第二伺服电机(6)的前侧固定连接有第三连接杆(12),所述第三连接杆(12)的前侧固定连接有连接装置(7),且该连接装置(7)的后侧右下方固定连接有第二连接杆(8),所述第二连接杆(8)位于连接架(1)的内部左侧,且第二连接杆(8)的中部外侧活动连接有第一连接块(9),所述第一连接块(9)的上方贯穿连接架(1),且第一连接块(9)的上表面焊接连接有连接腔(10),所述连接腔(10)的内部上方固定连接有第一电机(11),且第一电机(11)的左侧固定连接有第六连接杆(32),所述第六连接杆(32)的左侧固定连接有连接装置(7),且该连接装置(7)的下方贯穿连接有第四连接杆(13),所述第四连接杆(13)贯穿连接在连接腔(10)的左侧,且第四连接杆(13)的左侧螺纹连接有第一固定块(15),所述第四连接杆(13)的中部贯穿连接有切割刀(14)和第一防尘块(16),且第一防尘块(16)的左侧面活动连接有第二防尘块(17),所述切割刀(14)位于第一防尘块(16)和第二防尘块(17)之间,且第一防尘块(16)和第二防尘块(17)的下方均贯穿连接有连接防尘板(19),所述连接防尘板(19)的上方通过弹簧(18)与第一防尘块(16)和第二防尘块(17)固定连接,且连接防尘板(19)的下方活动连接有滑块(20);

所述第一电机(11)的外侧设置有冷却水管(21),且冷却水管(21)的下方贯穿连接腔(10)的下方,所述冷却水管(21)的下方固定连接有喷头(22),且冷却水管(21)的右上方贯穿连接腔(10)的右上方,所述冷却水管(21)的上方法兰连接有软管(23),且软管(23)法兰连接在水泵(24)的左侧面上,并且水泵(24)的下方固定连接在第一连接箱(2)的上表面上,所述水箱(26)焊接连接在连接架(1)的上表面右侧,且水箱(26)的左侧上方贯穿连接有连接水管(25),并且连接水管(25)固定连接在水泵(24)的右侧面上;

所述连接架(1)的下表面左侧前方贯穿连接有第五连接杆(27),且第五连接杆(27)的左侧面前侧活动连接有指示轮(28),并且指示轮(28)的左侧紧密贴合有螺纹连接在第五连接杆(27)上的第二固定块(29),所述连接架(1)的上表面后侧焊接连接有把手(30),且把手(30)的后侧上方设置有橡胶套(31)。

2.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述底架(5)与第一连接杆(4)采用螺纹连接的方式相连接,且底架(5)的上方形状呈“n”字形。

3.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述连接装置(7)包括第一齿轮(701)、连接带(702)和第三齿轮(703),第一齿轮(701)的外侧活动连接有连接带(702),且连接带(702)的内侧远离第一齿轮(701)的一端活动连接有第三齿轮(703)。

4.根据权利要求3所述的一种避免出现切割死角的路面切缝机,其特征在于:所述第一齿轮(701)与第三齿轮(703)均与连接带(702)采用啮合连接的方式相连接,且连接架(1)内部的连接带(702)呈倾斜设置。

5.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述第三连接杆(12)通过连接装置(7)与第二连接杆(8)构成连动结构,且第二连接杆(8)与第一连接块(9)采用螺纹连接的方式相连接。

6.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述切割刀(14)在第四连接杆(13)上构成拆卸结构,且第六连接杆(32)通过连接装置(7)与第四连接杆(13)构成连动结构。

7.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述滑块(20)关于连接防尘板(19)竖直中轴线前后对称设置,且连接防尘板(19)在第二防尘块(17)和第一防尘块(16)上均构成升降结构,并且第二防尘块(17)与第一防尘块(16)采用螺栓连接的方式相连接。

8.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述喷头(22)在冷却水管(21)上等间距设置,且冷却水管(21)的中部在连接腔(10)的内部呈螺旋状分布。

9.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述指示轮(28)通过第二固定块(29)在第五连接杆(27)上构成拆卸结构,且第五连接杆(27)在连接架(1)的下方构成滑动结构。

10.根据权利要求1所述的一种避免出现切割死角的路面切缝机,其特征在于:所述把手(30)与橡胶套(31)采用粘贴连接的方式相连接,且橡胶套(31)的外侧面呈凹凸状结构。
