专利号: 2019112251963
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

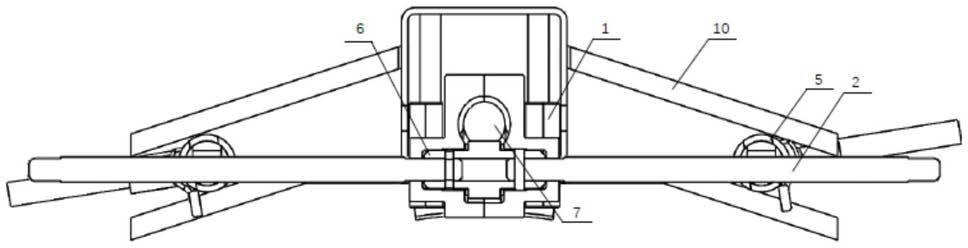

1.一种轮胎内支撑安全锁紧装置,其特征在于:包括空间凸轮结构、气门芯对准装置、两个蜗轮连接杆和两个浮动调节装置,所述空间凸轮结构包括框体,所述气门芯对准装置可上下滑动的安装在框体内,所述气门芯对准装置包括壳体、蜗杆和蜗轮,所述蜗轮安装在壳体内,所述蜗杆前后布置并与蜗轮啮合,所述蜗杆的前端设有锁紧结构孔,在锁紧结构孔的一周设有便于对准汽车轮辋上的气门芯孔的弧形板,两个蜗轮连接杆分别穿过框体的左右两侧并同时与该蜗轮连接,两个浮动调节装置分别可左右滑动的安装在两个蜗轮连接杆上,所述框体的左右两侧分别设有用于限制浮动调节装置运动轨迹的空间构造曲线;

每个浮动调节装置包括固定块、转动块和连接物导杆,所述蜗轮连接杆上设有外螺纹,所述固定块内设有内螺纹并套装在蜗轮连接杆上,所述固定块与蜗轮连接杆形成移动副,所述转动块可转动的安装在固定块上,所述连接物导杆沿着左右方向布置与转动块连接;

轮胎内设有内支撑物,内支撑物包括多个普通内支撑瓣和一个特殊内支撑瓣,该特殊内支撑瓣是锁紧装置安装在一个普通内支撑瓣上形成,将带有锁紧装置的特殊内支撑瓣安装在汽车轮辋上有气门芯孔的位置处,连接物穿过连接物导杆,其余普通内支撑瓣以特殊内支撑瓣为起点圆周安装,并且各普通内支撑瓣之间通过连接物连接,锁紧连接孔与汽车轮辋上的气门芯孔对准;

预紧力的施加是通过汽车轮辋上的气门芯孔,旋转蜗杆上的锁紧结构孔带动蜗杆旋转,蜗杆带动蜗轮旋转,蜗轮带动蜗轮连接杆转动,蜗轮连接杆的转动带动浮动调节装置的移动,在施加预紧力的过程中,蜗轮连接杆和浮动调节装置是沿着空间凸轮的空间构造曲线运动,随着连接物向汽车轮辋收紧,带动气门芯对准装置在上下滑动的同时保证锁紧结构孔的位置相对于汽车轮辋上的气门芯孔的位置始终是不变的。

2.如权利要求1所述的轮胎内支撑安全锁紧装置,其特征在于:每个浮动调节装置的连接物导杆设置两个,两个连接物导杆前后对称的设置在固定块的前后两端上。

3.如权利要求1或2所述的轮胎内支撑安全锁紧装置,其特征在于:所述空间凸轮结构还包括八个支撑杆,四个支撑杆一组,两组支撑杆左右对称的安装在框体的左右两侧,每组的四个支撑杆均斜向下布置,四个支撑杆形成一个浮动调节装置运动的空间构造曲线;

每组的四个支撑杆两两一组,上下布置,所述蜗轮连接杆位于上侧两个支撑杆之间,浮动调节装置位于上下两组之间。

4.如权利要求1或2所述的轮胎内支撑安全锁紧装置,其特征在于:所述空间凸轮结构的框体上设有滑柱,所述气门芯对准装置的壳体可上下滑动的安装在滑柱上。

5.如权利要求1或2所述的轮胎内支撑安全锁紧装置,其特征在于:所述锁紧结构孔为螺孔。

6.如权利要求1或2所述的轮胎内支撑安全锁紧装置,其特征在于:所述连接物为钢丝。
