专利号: 2019112262597
申请人: 王美华
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

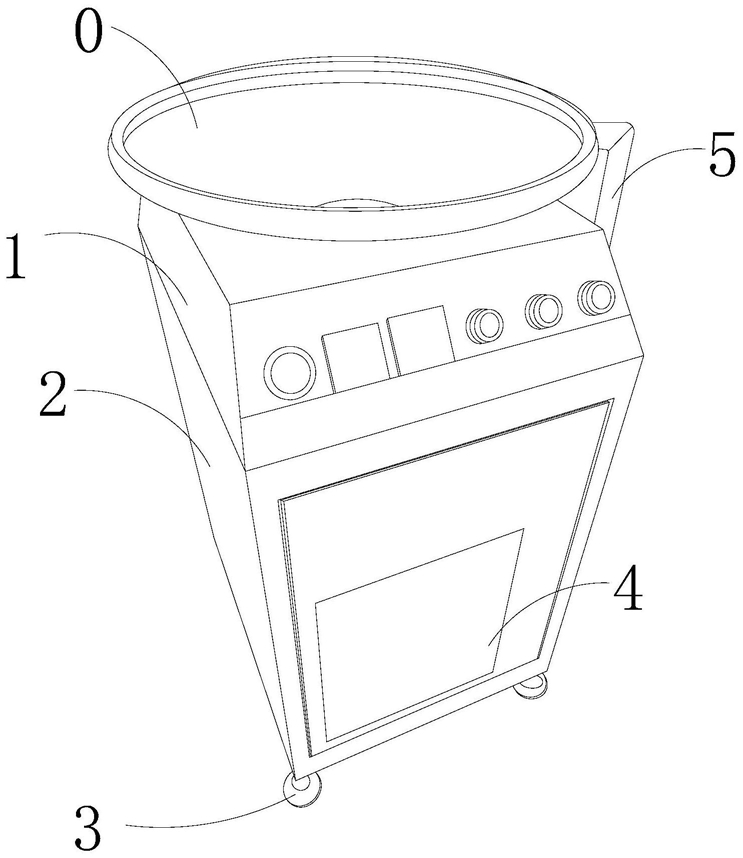

1.一种果蔬垃圾厌氧发酵预处理系统,其结构包括进料腔(0)、控制柜(1)、预加工发酵柜(2)、伸缩柱脚(3)、出料腔(4)、导水管(5),其特征在于:所述进料腔(0)位于控制柜(1)上方的中心,所述导水管(5)固设在进料腔(0)的右侧并且与预加工发酵柜(2)连接在一起,所述控制柜(1)紧固在预加工发酵柜(2)的上方,所述伸缩柱脚(3)设有四个并且垂直固定在预加工发酵柜(2)下方的四个角,所述出料腔(4)安设在预加工发酵柜(2)前方的中心;

所述预加工发酵柜(2)由筛选器(20)、筛离网(21)、洒落腔(22)、籽粒加塞装置(23)、挤压环(24)、发酵室(25)组成,所述洒落腔(22)紧贴在控制柜(1)的下方,所述筛离网(21)装设在洒落腔(22)内部的左右两端,所述筛选器(20)紧固在两个筛离网(21)的中间,所述籽粒加塞装置(23)紧贴在洒落腔(22)的下方,所述挤压环(24)固设在籽粒加塞装置(23)的下方,所述发酵室(25)安装在挤压环(24)的下方;

所述筛选器(20)由外固轴(100)、内旋轴(200)、绞碎架(300)、安装杆(400)、助推片(500)、连接扣环(600)组成,所述连接扣环(600)垂直固定在外固轴(100)的下方,所述内旋轴(200)安设在外固轴(100)的内部并且轴心共线,所述安装杆(400)设有两个以上并且垂直插嵌在外固轴(100)的左右两端,所述绞碎架(300)设有两个以上并且连接在安装杆(400)的上方,所述助推片(500)位于每两个安装杆(400)的中间;

所述绞碎架(300)由转环(001)、翻搅杆(002)、中锤柱(003)、阻隔片(004)、绞碎片(005)组成,所述中锤柱(003)垂直固定在阻隔片(004)内部的中心,所述绞碎片(005)设有两个以上并且三个一组固设在中锤柱(003)的外表面,所述翻搅杆(002)连接在两个阻隔片(004)之间,所述转环(001)设有两个以上并且扣合在翻搅杆(002)上;

所述籽粒加塞装置(23)由底摆绳(230)、磨塞桩(231)、施压片(232)、冲头(233)、侧镂空道(234)、弹片(235)组成,所述底摆绳(230)扣合在两个侧镂空道(234)的中间,所述磨塞桩(231)固定在侧镂空道(234)内部的内侧,所述弹片(235)与磨塞桩(231)扣合在一起,所述施压片(232)紧固在弹片(235)的外侧,所述冲头(233)与施压片(232)连接在一起;

所述磨塞桩(231)由水平滑道(310)、碾碎头(311)、垂直滑道(312)、合金桩(313)、弹力架(314)组成,所述合金桩(313)与弹片(235)连接在一起,所述弹力架(314)设有两个以上并且等距均匀的分布在合金桩(313)的内部,所述水平滑道(310)与垂直滑道(312)均固设在弹力架(314)的表面,所述碾碎头(311)设有两个以上并且连接在水平滑道(310)与垂直滑道(312)上。
