专利号: 2019112264747
申请人: 江巧巧
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

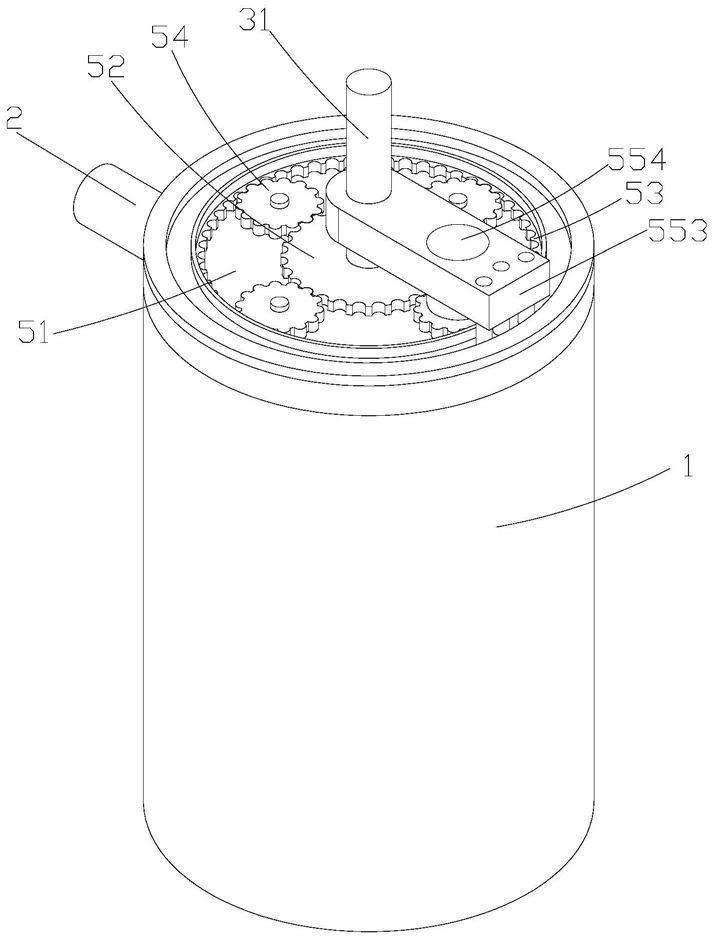

1.一种添加草本植物的化妆品颗粒状原料加工设备,其特征在于:包括桶体(1)、设于桶体侧壁上的送料装置(2)、用于化妆品原料破损的预磨装置和研磨装置、用于驱动预磨装置和研磨装置同步运转的驱动装置,所述预磨装置包括固定轴(31)、转动套于固定轴上的锥形预磨轮(32)、固定设于锥形预磨轮上的螺旋推料板(33);所述研磨装置包括固定设于桶体内壁上的第一研磨轮(41)、位于第一研磨轮内侧固定设于锥形预磨轮上的第二研磨轮(42)、设于第二研磨轮底端的环形槽、设于环形槽内的固定座(44)、设于环形槽两个侧壁和底部上的三个弧形环槽、等距环形分布设于固定座上且位于三个弧形环槽内的多组小滚珠(46)、设于第二研磨轮上的挤压组件;所述挤压组件包括等距环形分布设于第二研磨轮上的多组插孔、位于多组插孔内的多个挤压块(472)、套设于挤压块上的多个空心管(473)、设于固定轴底端的空腔(474)、用于多个空心管与空腔连通的连接环(475)、设于空腔内的活塞(476)、位于空腔内可伸缩设于活塞上的伸缩杆(477)、固定设于固定轴底端的套环(478)、等距环形分布设于套环上的多个滑槽(479)、固定设于第二研磨轮上的固定环(4710)、设于固定环内壁上呈波浪状的滑轨(4720)、位于多个滑槽内且一端设于滑轨内另一端设于活塞上的多个固定杆(4730)、固定设于活塞下端的加长杆(4740)。

2.根据权利要求1所述的一种添加草本植物的化妆品颗粒状原料加工设备,其特征在于:所述送料装置(2)包括固定设于桶体侧壁上的进料圆管(21)、位于进料圆管内的螺旋送料桨(22),所述进料圆管的内腔与桶体内腔连通,进料圆管位于螺旋推料板的中上端位置。

3.根据权利要求1所述的一种添加草本植物的化妆品颗粒状原料加工设备,其特征在于:所述驱动装置包括固定设于螺旋推料板上端的转盘(51)、转动套设于固定轴上的中心齿轮(52)、固定设于桶体上的内齿轮(53)、同时与中心齿轮和内齿轮啮合且绕中心齿轮等距环形分布的多个小齿轮(54)、用于驱动小齿轮转动的驱动件,所述多个小齿轮转动设于转盘上。

4.根据权利要求3所述的一种添加草本植物的化妆品颗粒状原料加工设备,其特征在于:所述驱动件包括固定设于内齿轮上的第一固定圆(551)、固定设于内齿轮上且位于第一固定圆内侧的第二固定圆(552)、转动设于固定轴上的基座(553)、固定设于基座上用于驱动其中一个小齿轮转动的电机(554)、转动设于基座上且贴合第二固定圆外壁滚动的第一滚轮(555)、转动设于基座上且贴合第一固定圆内壁滚动的两个第二滚轮(556),所述两个第二滚轮等距设于第一滚轮的两侧。
