专利号: 2019112279530
申请人: 梅恩惠
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

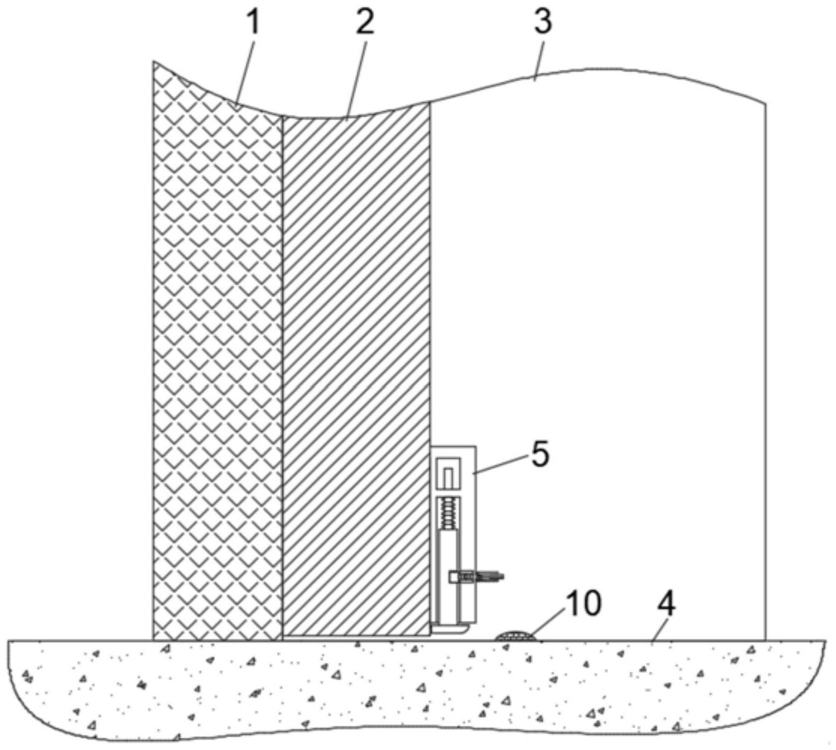

1.一种用于酒店房间的防塞广告结构,包括门框(1)、房门(2)、房间内墙(3)和地板(4),所述门框(1)与房门(2)间通过铰链连接,其特征在于,所述房门(2)的背面下端固定连接有安装壳(5),所述安装壳(5)底部开设有安装槽(6),所述安装槽(6)内部滑动连接有滑动板(7),所述滑动板(7)侧壁还连接有限位机构,所述滑动板(7)上端与安装槽(6)内顶壁间固定连接有多个第一弹簧(8),所述滑动板(7)远离第一弹簧(8)的一端位于安装槽(6)外部并焊接有水平设置的防塞块(9),且防塞块(9)的宽度与房门(2)宽度相等,所述防塞块(9)远离房门(2)的一端底部采用弧形结构,所述地板(4)表面固定安装有配合防塞块(9)使用的弧形凸块(10),且弧形凸块(10)的最上端高度与防塞块(9)的底面高度相等;所述限位机构包括滑动板(7)侧壁上开设的限位槽(11),所述限位槽(11)内部滑动连接有限位块(12),所述安装槽(6)内侧壁上还开设有配合限位块(12)使用的收纳槽(13),所述限位块(12)侧壁与收纳槽(13)内壁间固定连接有第二弹簧(14),所述限位块(12)远离限位槽(11)的一端侧壁上固定连接有连接杆(15),且第二弹簧(14)套设在连接杆(15)的外部,所述连接杆(15)远离限位块(12)的一端贯穿延伸至安装壳(5)外部并焊接有连接块(16),所述连接块(16)侧壁上固定连接有拉绳座(17),所述拉绳座(17)上设有拉绳(18),所述安装壳(5)外侧壁上还固定安装有配合拉绳(18)使用的导线轮(19),所述拉绳(18)远离拉绳座(17)的一端绕过导线轮(19)并固定连接在房间内墙(3)上;

当房门(2)处于未关闭状态时,此时限位块(12)位于滑动板(7)侧壁的限位槽(11)内对滑动板(7)进行限位,第一弹簧(8)均处于压缩状态,此时防塞块(9)不与地板(4)接触,拉绳(18)也处于松弛状态;当顾客进入房间或离开房间关闭房门(2)时,随着房门(2)与门框(1)的距离越来越近,拉绳(18)逐渐绷紧并开始拉动拉绳座(17)和连接块(16),从而拉动限位块(12),当房门(2)彻底关闭时,拉绳(18)恰好将限位块(12)拉出限位槽(11),滑动板(7)脱离限位块(12)的限位后受到第一弹簧(8)的作用力带动防塞块(9)下压到地板(4)上,从而可防止有人从房门(2)底部向房间内部塞入小广告;

当顾客需要打开房门(2)时,略微推动房门(2),防塞块(9)后端的弧形结构与地板(4)上的弧形凸块(10)接触,受到弧形凸块(10)的作用力将防塞块(9)和滑动板(7)向安装槽(6)内部推动,且由于弧形凸块(10)的最上端高度与防塞块(9)的底面高度相等,当防塞块(9)底面与弧形凸块(10)最上端高度平齐时,滑动板(7)侧壁的限位槽(11)恰好对准收纳槽(13)3内的限位块(12),限位块(12)受到第二弹簧(14)的复位作用力推动重新抵设进限位槽(11)内对滑动板(7)进行限位,从而可对防塞块(9)进行限位,使防塞块(9)收起不会影响房门(2)的打开过程;所述防塞块(9)采用隔音材料,且防塞块(9)的厚度大于房门(2)与地板(4)间的垂直距离;所述连接杆(15)与安装壳(5)侧壁贯穿滑动连接,且安装壳(5)内开设有配合连接杆(15)使用的滑动孔。

2.根据权利要求1所述的一种用于酒店房间的防塞广告结构,其特征在于,所述滑动板(7)上端固定连接有多根限位杆(20),且第一弹簧(8)均对应套设在限位杆(20)的外部,所述安装壳(5)内部还开设有配合限位杆(20)使用的滑动腔体(21),且限位杆(20)均与滑动腔体(21)贯穿滑动连接。

3.根据权利要求1所述的一种用于酒店房间的防塞广告结构,其特征在于,位于所述拉绳座(17)与导线轮(19)之间的拉绳(18)方向与连接杆(15)的方向平行。

4.一种根据权利要求1中任一项所述的防塞广告结构的使用方法,其特征在于:当房门(2)处于未关闭状态时,限位块(12)位于滑动板(7)侧壁的限位槽(11)内对滑动板(7)进行限位,第一弹簧(8)均处于压缩状态,此时防塞块(9)不与地板(4)接触,拉绳(18)也处于松弛状态;当顾客进入房间或离开房间关闭房门(2)时,随着房门(2)与门框(1)的距离越来越近,拉绳(18)逐渐绷紧并开始拉动拉绳座(17)和连接块(16),从而拉动限位块(12),当房门(2)彻底关闭时,拉绳(18)恰好将限位块(12)拉出限位槽(11),滑动板(7)脱离限位块(12)的限位后受到第一弹簧(8)的作用力带动防塞块(9)下压到地板(4)上,从而可防止有人从房门(2)底部向房间内部塞入小广告;当顾客需要打开房门(2)时,略微推动房门(2),防塞块(9)后端的弧形结构与地板(4)上的弧形凸块(10)接触,受到弧形凸块(10)的作用力将防塞块(9)和滑动板(7)向安装槽(6)内部推动,且由于弧形凸块(10)的最上端高度与防塞块(9)的底面高度相等,当防塞块(9)底面与弧形凸块(10)最上端高度平齐时,滑动板(7)侧壁的限位槽(11)恰好对准收纳槽(13)内的限位块(12),限位块(12)受到第二弹簧(14)的复位作用力推动重新抵设进限位槽(11)内对滑动板(7)进行限位,从而可对防塞块(9)进行限位,使防塞块(9)收起不会影响房门(2)的打开过程。
