专利号: 2019112284172
申请人: 湖南青蓝文化传媒集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种自清洗的广告牌,其特征在于,包括安装位和设置于所述安装位两侧并垂直于水平面的两轨道,所述安装位用于安装广告页的一侧设置透明壳体,所述安装位靠近地面的一端设置第一集水槽,所述安装位背离所述透明壳体的一侧分别设置清洗箱和风机;所述透明壳体背离所述安装位的一侧设置和所述轨道滑动连接的滑动座,所述滑动座面向所述第一集水槽的侧壁分别间隔设置若干第一风口和若干喷头,各所述第一风口和各所述喷头均沿所述滑动座两端之间的长度方向间隔设置并面向所述透明壳体,各所述第一风口的排列路径平行于各所述喷头的排列路径;各所述第一风口吹向于所述透明壳体的位置到所述第一集水槽的距离均大于各所述喷头喷射于所述透明壳体的位置到所述第一集水槽的距离;所述滑动座内分别开设清洗通道和通风通道,所述清洗箱、所述清洗通道和各所述喷头依次连通,所述风机、所述通风通道和各所述第一风口依次连通;所述滑动座面向所述透明壳体的一侧开设沿所述滑动座长度方向延伸的清洗槽,所述清洗槽内设置刷体和升降柱,所述升降柱用于控制所述刷体远离或靠近所述透明壳体的表面,当所述滑动座移动时,所述升降柱控制所述刷体抵接所述透明壳体的表面,以使所述滑动座移动带动所述刷体洗刷所述透明壳体的表面;广告牌还包括分别信号连接所述喷头、所述第一风口和所述升降柱的控制器,当所述透明壳体表面无法通过所述第一风口和所述喷头配合洗刷干净时,所述升降柱驱动所述刷体抵接所述透明壳体,同时所述喷头喷射液体,所述第一风口不工作,直至所述滑动座向下清洗所述透明壳体后向上运行复位后,再进行一次所述喷头和所述第一风口配合的正常洗刷流程;所述滑动座背离所述第一集水槽的一侧设置刮板和第二集水槽,所述第二集水槽设置于所述刮板背离所述透明壳体的一侧,所述刮板和所述第二集水槽均沿所述滑动座长度方向延伸,且所述第二集水槽贯通所述滑动座的两端;所述刮板的一端向所述透明壳体方向延伸并抵接所述透明壳体;所述第二集水槽背离所述刮板的一侧设置沿所述滑动座长度方向间隔设置的若干第二风口,所述第二风口连通所述通风通道,所述第二风口吹向于所述透明壳体的位置位于所述刮板背离所述第一集水槽的一侧;所述刮板沿所述滑动座移动方向的两端分别设置挡板,所述挡板用于避免通过所述刮板流入所述第二集水槽的液体流入所述轨道。

2.根据权利要求1所述的一种自清洗的广告牌,其特征在于,所述第一集水槽的端部和所述第二集水槽的端部均设置出水管,以使各所述出水管分别将所述第一集水槽和所述第二集水槽内的液体导出。

3.根据权利要求2所述的一种自清洗的广告牌,其特征在于,所述第一集水槽和所述第二集水槽的槽底壁均自槽底壁中部位置向槽两端倾斜,以使液体自槽底壁中部位置向槽两端流动。

4.根据权利要求1所述的一种自清洗的广告牌,其特征在于,所述刮板远离所述透明壳体的一端连接所述第二集水槽内靠近所述透明壳体的槽壁,以使透明壳体表面的液体自所述刮板直接流入所述第二集水槽。

5.根据权利要求1‑4任一所述的一种自清洗的广告牌,其特征在于,所述滑动座面向所述第一集水槽的一侧设置向所述第一集水槽的方向延伸的挡水板。

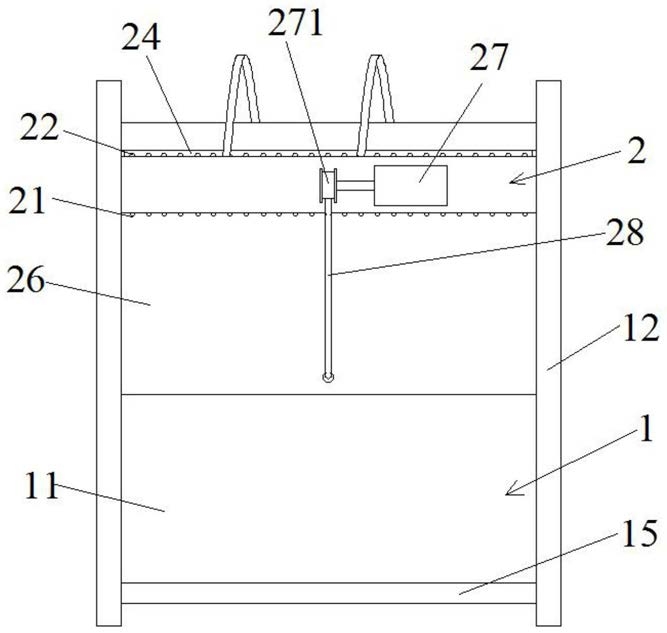

6.根据权利要求5所述的一种自清洗的广告牌,其特征在于,所述滑动座背离所述透明壳体的一侧设置电机,所述电机的输出端套设滚轮,所述滚轮设置连接线缆,所述连接线缆的两端分别固定连接所述滚轮和所述挡水板背离所述透明壳体的一侧;所述挡水板和所述滑动座铰接。

7.根据权利要求5所述的一种自清洗的广告牌,其特征在于,所述挡水板为透明板。

8.根据权利要求1‑4任一所述的一种自清洗的广告牌,其特征在于,所述安装位内设置加热装置。
