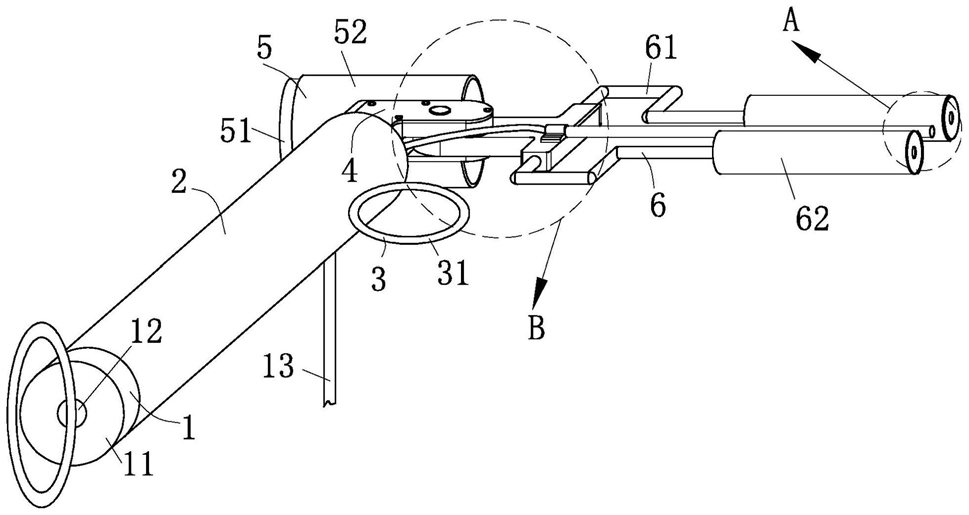

1.一种便于清除油污的家用厨房清洁装置,其特征在于:包括收纳结构(1)、手柄(2)、密封结构(3)、角度调节结构(4)、存储结构(5)和清洁结构(6);所述手柄(2)的端部设有用于调节清洁角度的所述角度调节结构(4),所述角度调节结构(4)背离所述手柄(2)的一端设有用于清洁油烟机的所述清洁结构(6);用于收纳油污的所述收纳结构(1)的一端设于所述手柄(2)的内部,所述收纳结构(1)的另外一端延伸至所述清洁结构(6);所述手柄(2)的内部设有用于控制所述收纳结构(1)启闭的所述密封结构(3),且所述密封结构(3)与所述手柄(2)之间滑动连接;所述角度调节结构(4)上设有用于存储清洗液的所述存储结构(5),且所述存储结构(5)与所述清洁结构(6)之间导通;
所述角度调节结构(4)包括导向框(41)、传动轴(42)、齿轮(43)、齿条(44)和驱动杆(45),截面为L形结构的所述导向框(41)的一端固定于所述手柄(2),所述传动轴(42)贯穿连接于所述导向框(41)、所述齿轮(43)和所述清洁结构(6),所述清洁结构(6)通过所述传动轴(42)与所述导向框(41)之间转动连接,所述清洁结构(6)设于所述导向框(41)背离所述手柄(2)的一端,所述齿轮(43)与所述齿条(44)啮合,所述齿条(44)设于所述导向框(41)的内部,所述齿条(44)与所述导向框(41)之间滑动连接,所述驱动杆(45)贯穿连接于所述导向框(41)和所述齿条(44),所述驱动杆(45)与所述导向框(41)之间转动连接,所述驱动杆(45)与所述齿条(44)之间螺纹连接;
所述清洁结构(6)包括传动杆(61)、海绵套(62)、刮板(63)、导向套(64)、支撑套(65)和第二复位弹簧(66),截面为T形结构的所述支撑套(65)的一端固定于所述传动轴(42),所述支撑套(65)背离所述传动轴(42)的一端侧壁对称设有两个滑动连接的所述传动杆(61),所述传动杆(61)的滑动方向与所述支撑套(65)之间垂直,两个所述传动杆(61)之间抵触有所述第二复位弹簧(66),所述第二复位弹簧(66)设于所述支撑套(65)的内部,所述传动杆(61)背离所述支撑套(65)的一端设有转动连接的所述导向套(64),所述导向套(64)上设有用于清理油污的圆柱体结构的所述海绵套(62),两个所述传动杆(61)的相对端固定有所述刮板(63),所述刮板(63)与所述海绵套(62)之间滑动连接,所述刮板(63)的截面的边缘处为三角形。
2.根据权利要求1所述的一种便于清除油污的家用厨房清洁装置,其特征在于:所述存储结构(5)包括压块(51)、存储桶(52)、注液孔(53)和第二软管(54),用于存储清洗液的所述存储桶(52)固定于所述导向框(41),所述压块(51)与所述存储桶(52)之间滑动连接,所述第二软管(54)的一端固定于所述存储桶(52)且与所述存储桶(52)导通,所述第二软管(54)的另外一端固定于所述支撑套(65)且与所述注液孔(53)导通,所述注液孔(53)贯穿于所述刮板(63)经过所述传动杆(61)延伸至所述支撑套(65)上的所述第二软管(54)。
3.根据权利要求1所述的一种便于清除油污的家用厨房清洁装置,其特征在于:所述收纳结构(1)包括限位块(11)、拉杆(12)、排污管(13)、连接管(14)、第一软管(15)、活塞(16)和两个导流孔(17),所述连接管(14)固定于所述支撑套(65),所述连接管(14)设于两个所述刮板(63)之间,所述连接管(14)连接于所述第一软管(15),所述手柄(2)的内部设有两个所述导流孔(17),所述第一软管(15)的另外一端固定于所述手柄(2)且与一个所述导流孔(17)导通,所述排污管(13)固定于所述手柄(2)与另一个所述导流孔(17)导通,所述活塞(16)与所述手柄(2)的内部的容纳空腔之间滑动连接,所述活塞(16)上固定有所述拉杆(12),所述拉杆(12)背离所述活塞(16)的一端设有所述限位块(11)。
4.根据权利要求3所述的一种便于清除油污的家用厨房清洁装置,其特征在于:所述密封结构(3)包括拉环(31)、密封杆(32)、第一复位弹簧(33)和通孔(34),所述密封杆(32)贯穿连接于所述手柄(2),所述密封杆(32)与所述手柄(2)之间滑动连接,所述密封杆(32)背离所述手柄(2)的一端设有所述拉环(31),所述密封杆(32)背离所述拉环(31)的一端设有抵触于所述手柄(2)的所述第一复位弹簧(33),所述密封杆(32)上设有两个相互垂直的所述通孔(34),其中一个所述通孔(34)的轴线与所述导流孔(17)的轴线平行。
