专利号: 2019112302895
申请人: 诸暨绿尚创意科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

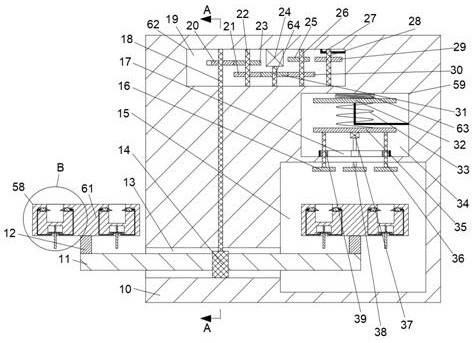

1.一种啤酒瓶封口设备,包括机壳,其特征在于:所述机壳内设有旋转腔,所述旋转腔下端壁转动连接有旋转轴,所述旋转轴固定连接有旋转盘,所述旋转盘上端壁固定连接有四个连接杆,所述连接杆上设有固定机构,所述固定机构包括固定连接于所述连接杆上的放置圆盘,所述放置圆盘内设有四个开口向上与外界连通的放置腔,所述放置腔内可放置需要封口的啤酒瓶,所述放置腔两侧设有对称的两个抵压三角块,所述抵压三角块抵在啤酒瓶表面可将啤酒瓶固定,所述旋转轴转动可带动旋转盘转动,从而通过连接杆带动放置圆盘和啤酒瓶进行移动,所述机壳内设有加盖机构,所述加盖机构包括开口向上与外界连通的下落腔,所述下落腔内可存放啤酒瓶盖,所述下落腔内设有阻挡啤酒瓶盖下落的阻挡三角块,所述阻挡三角块可离开所述下落腔,从而使啤酒瓶盖掉落到啤酒瓶上,所述机壳内设有封口机构,所述封口机构包括压封圆盘,所述压封圆盘可在旋转时进行下降运动,从而将啤酒瓶盖密封在啤酒瓶上,所述机壳内设有给所述阻挡三角块以及所述压封圆盘运动提供动力的驱动机构。

2.根据权利要求1所述的一种啤酒瓶封口设备,其特征在于:所述固定机构包括所述放置圆盘内设有的移动腔,所述移动腔内滑动连接有连接板,所述移动腔内设有连接所述连接板上端面与所述移动腔上端壁的竖直弹簧,所述放置腔左右端壁内设有两个对称的平移腔,所述平移腔内滑动连接有移动块,所述移动块前端面固定连接有所述抵压三角块,所述移动块后端面固定连接有另一端与所述连接板下端面固定连接的中间绳,所述平移腔内设有连接所述平移腔远离所述放置腔一端壁与所述移动块远离所述放置腔一端壁的抵压弹簧。

3.根据权利要求1所述的一种啤酒瓶封口设备,其特征在于:所述封口机构包括设于所述机壳内的封口腔,所述封口腔上端壁内设有升降腔,所述升降腔滑动连接有升降板,所述升降腔内设有连接所述升降腔上端壁与所述升降板的提拉弹簧,所述升降板下端面固定连接有缓冲弹簧,所述缓冲弹簧固定连接有压封板,所述压封板下端转动连接有三个旋绕轴,所述压封板下端面固定连接有主动电机,所述三个旋绕轴与所述主动轴下端均滑动连接有位于所述升降腔内的传动带轮,所述升降腔内设有连接所述四个传动带轮的传动带,所述三个旋绕轴与所述主动轴下端均滑动连接有位于所述封口腔内的所述压封圆盘。

4.根据权利要求1所述的一种啤酒瓶封口设备,其特征在于:所述加盖机构包括设于所述机壳内的加盖腔,所述加盖腔上端壁内设有四个与所述放置腔一一对应的所述下落腔,所述下落腔远离对称中心一端壁内设有滑动腔,所述滑动腔内滑动连接有移动板,所述滑动腔内设有连接所述移动板远离对称中心一端壁与所述滑动腔远离对称中心一端壁的复位弹簧。

5.根据权利要求4 所述的一种啤酒瓶封口设备,其特征在于:所述驱动机构包括所述机壳上侧端壁内设有的驱动腔,所述驱动腔上端壁固定连接有驱动电机,所述驱动电机动力连接有驱动轴,所述驱动轴下端固定连接有驱动轮,所述驱动腔上端壁转动连接有传动轴,所述传动轴下端固定连接有与所述驱动轮啮合的传动轮,所述传动轴上端固定连接有拨盘,所述驱动腔上端壁转动连接有转动轴,所述转动轴上端固定连接有与所述拨盘啮合的槽轮,所述转动轴下端与所述旋转轴固定连接,所述驱动腔上端壁转动连接有从动轴,所述从动轴下端固定连接有与所述驱动轮啮合的主动轮,所述从动轴上端固定连接有不完全摩擦轮,所述驱动腔上端壁转动连接有卷绕轴,所述卷绕轴上端固定连接有与所述不完全摩擦轮啮合的从动摩擦轮,所述卷绕轴上端固定连接有另一端与所述升降板下端面固定连接的连接绳,所述卷绕轴上端固定连接有另一端与所述移动板前端面固定连接的牵引绳。

6.根据权利要求5 所述的一种啤酒瓶封口设备,其特征在于:所述不完全摩擦轮为一半可与所述从动摩擦轮啮合的摩擦轮,所述抵压弹簧弹力大于所述竖直弹簧弹力。
