专利号: 201911230402X
申请人: 苏州普轮电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

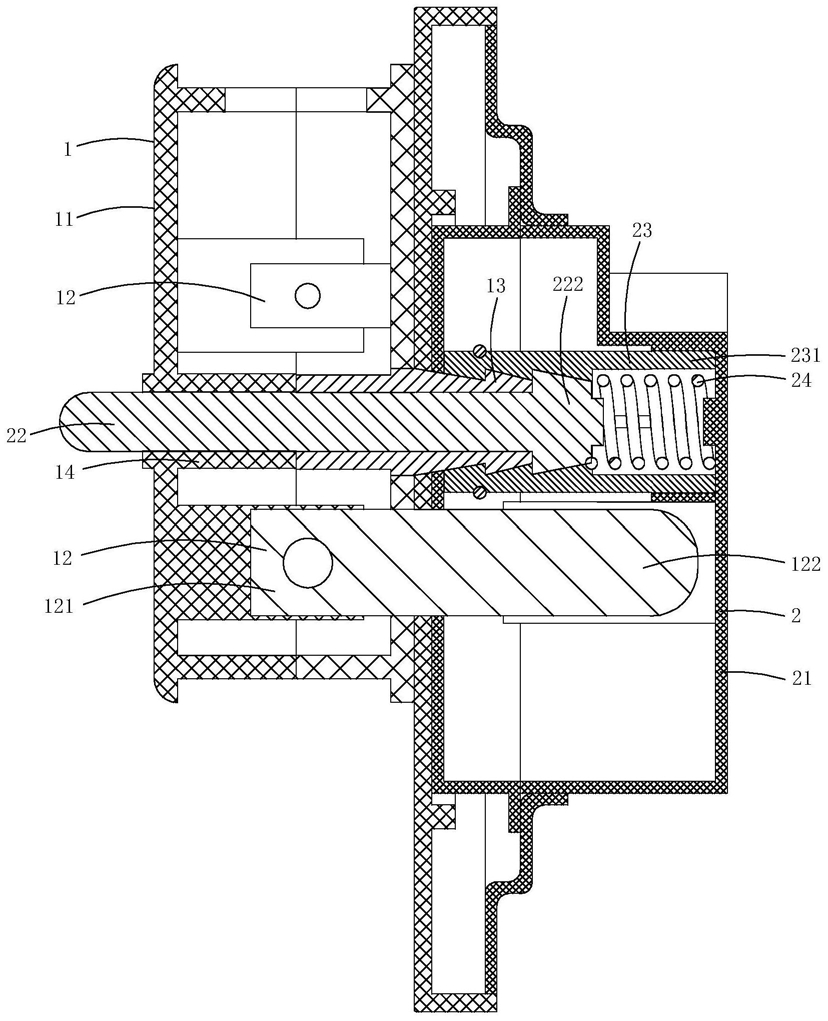

1.一种易插拔的按压式组合开关,包括插头和插座;插头设有插头座体和接电插脚;插座设有插座座体和接电插孔;其特征在于:插头还设有锁紧件;锁紧件包括固定端和插接端,锁紧件的固定端固定在插头座体中,锁紧件的插接端伸出插头座体;锁紧件设有贯穿自身的中心孔,锁紧件的插接端的外壁上设有外凸的锁紧齿;

插座还设有按压滑柱、与锁紧件适配的防脱卡件以及用于为按压滑柱提供复位弹力的复位弹簧;

防脱卡件包括固定在插座座体中的管状安装部和设置在管状安装部一端上的多个卡接柱,该多个卡接柱围合形成一个卡孔,各卡接柱之间留有形变间隙;各卡接柱的内壁上沿着接近管状安装部的方向依次设有防脱卡槽和压胀槽;压胀槽具有阻挡壁和压胀斜壁;

按压滑柱包括滑柱部和撑压头,滑柱部穿过锁紧件的中心孔并向着远离插座座体的方向伸出插头座体,撑压头位于压胀孔中;复位弹簧位于管状安装部的管腔中;

当撑压头在外力作用下,沿着接近管状安装部的方向移动时,撑压头挤压压胀斜壁把各卡接柱向外撑开,当按压滑柱不受外力时,复位弹簧把撑压头压接在压胀槽的阻挡壁上;

各接电插脚包括基端和尾端,各接电插脚的基端固定在插头座体内,与导线相连,各接电插脚的尾端伸出插头座体;锁紧件的插接端和接电插脚的尾端位于插头座体的同一端;

插头座体中设有抵接在锁紧件固定端上的基台,该基台设有和中心孔适配的限位孔,中心孔和限位孔组合形成一个贯穿插头座体的滑孔;按压滑柱的滑柱部穿过该滑孔伸出插头座体;各压胀斜壁围合形成一个孔径沿着接近管状安装部的方向逐渐减小的压胀孔,撑压头的外形是和压胀孔适配的圆锥台形,撑压头的外径沿着接近管状安装部的方向逐渐减小;

插座座体中还设有一个套设在各卡接柱的外周壁上的圈簧;复位弹簧的一端抵接在插座座体中,另一端抵接在撑压头上。
