1.一种手性向列结构宽带反射薄膜的制备方法，包括步骤如下：

向纳米纤维素悬浮液中引入聚合物，利用纳米纤维素与聚合物悬浮液在蒸发诱导的自组装下制备得到手性向列相宽带反射薄膜。

2.根据权利要求1所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，所述的纳米纤维素悬浮液是将纤维素原材料通过酸解或氧化得到。

3.根据权利要求2所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，酸解或氧化过程如下：将纤维素原料浸泡于酸或氧化剂中加热搅拌进行酸解或氧化，酸解或氧化结束后加蒸馏水稀释终止反应、静置、离心得到沉淀物，将沉淀物离心洗涤后透析至pH值近中性，得到纳米纤维素悬浮液；

优选的，所述的纤维素选自棉花或纸浆纤维或微晶纤维素；

优选的，进行酸解所使用的酸为盐酸或硫酸，盐酸的质量分数为5-37％，硫酸的质量分数为5-70％；酸解操作时，酸解温度为10-60℃，酸解时间为0.2-24小时；

优选的，进行氧化使用的氧化剂如过硫酸钠、过硫酸钾、过硫酸铵等过硫酸盐，高锰酸钾、过氧化氢、氯酸盐与次氯酸盐，质量分数为1-50％，氧化温度为20-70℃，氧化时间为

0.1-24小时。

4.根据权利要求1所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，所述的纳米纤维素悬浮液的质量分数为0.5％-10％。

5.根据权利要求1所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，所述的聚合物为聚氨酯、环氧树脂、聚丙烯酸、聚丙烯酸酯、酚醛树脂、聚乙烯醇、聚硅氧烷或它们的衍生物的一种或几种的组合。

6.根据权利要求5所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，所述聚氨酯为水性聚氨酯，质量分数为1％-50％；

优选的，所述的环氧树脂为环氧树脂乳液，质量分数为1％-50％；

优选的，所述的酚醛树脂由苯酚和甲醛合成酚醛树脂，Mw＝500-5000Da。

7.根据权利要求1所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，将聚合物先分散或溶解在有机溶剂中。

8.根据权利要求7所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，所用分散或溶解聚合物的有机溶剂为N,N-二甲基甲酰胺、N，N－二甲基乙酰胺、N－甲基吡咯烷酮、乙酸乙酯、甲酸丁酯、二甲亚砜、甲醇、乙醇、丙酮、四氢呋喃、六甲基磷酰胺、丁砜，二氧六环(二恶烷)、羟基丙酸、二甘醇二甲醚、1，3—二氧杂环戊烷或吡啶。

9.根据权利要求7所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，控制纳米纤维素悬浮液与聚合物与有机溶剂的质量比为1：(0.1-10)：(10-50)。

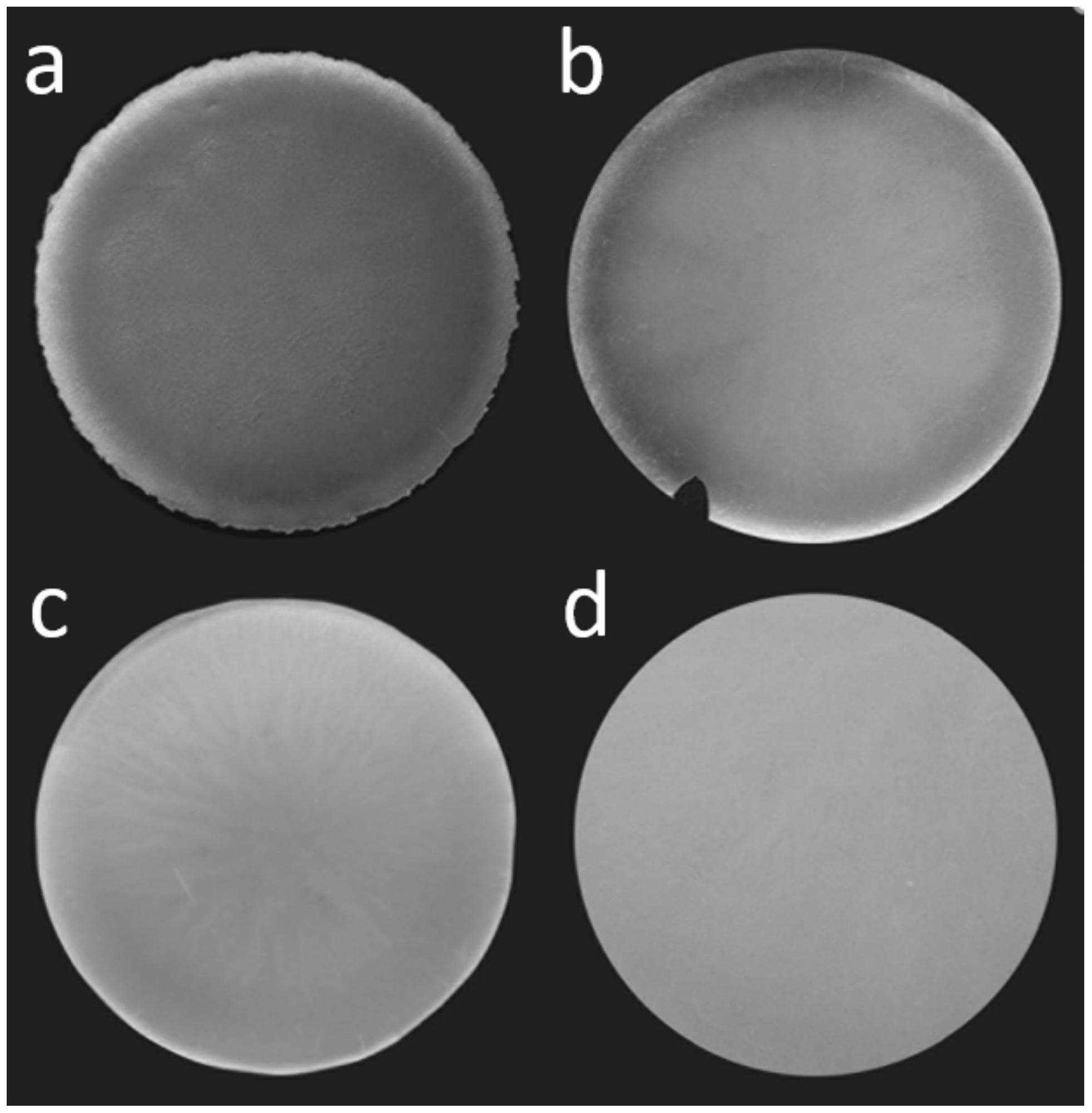

10.根据权利要求1所述的手性向列结构宽带反射薄膜的制备方法，其特征在于，蒸发诱导自组装的条件为：蒸发温度10-80℃，蒸发时间为10-20天。
