专利号: 2019112322780
申请人: 湖南青蓝文化传媒集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

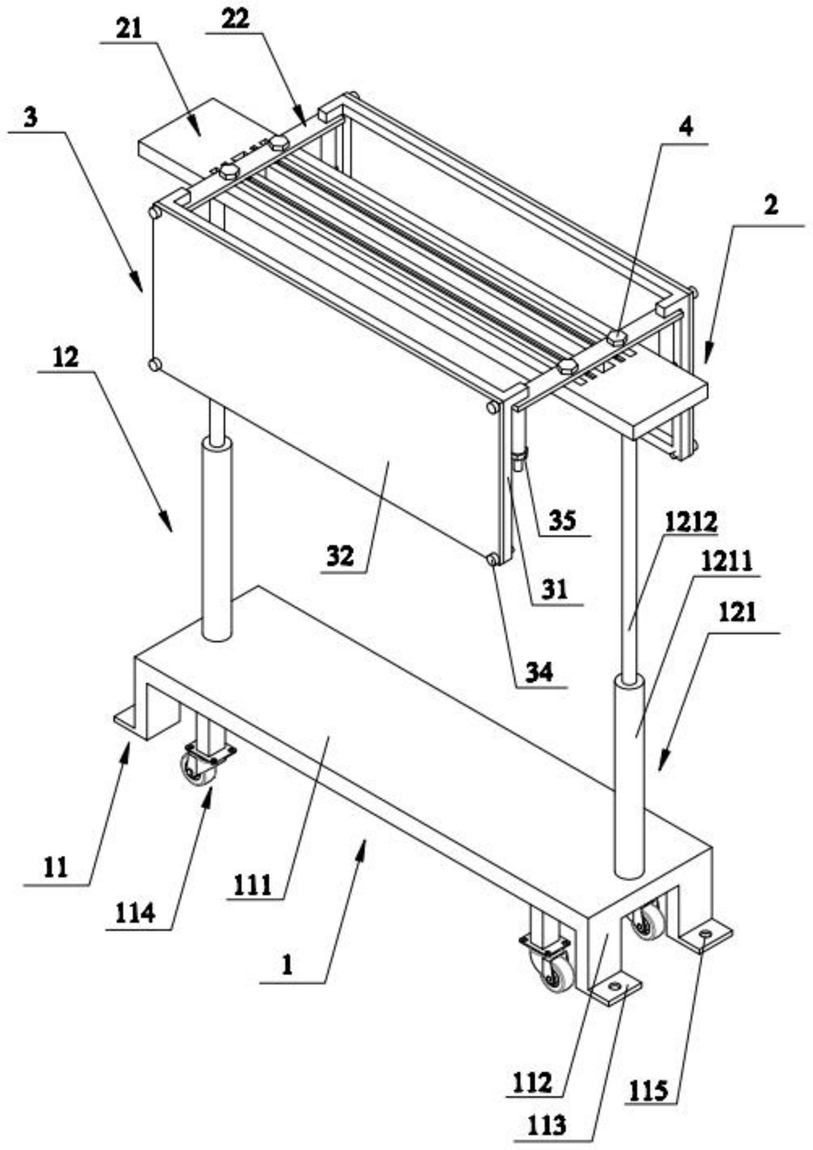

1.一种便于拆卸的广告牌,其特征在于,包括支座、安装于所述支座上的滑动座、可拆卸挂装于所述滑动座上的广告牌和锁紧所述广告牌的定位组件,所述支座包括底座和垂直地面设置于所述底座顶部的升降组件,所述滑动座包括水平固定于所述升降组件背离所述底座伸缩端的支架板,和沿水平方向垂直所述支架板并沿其板长滑动连接的两滑动杆,两所述滑动杆的两端向面对所述支座的方向竖向设置有定位套筒;所述广告牌包括框架、可拆卸盖设所述框架的广告板和竖直设置于所述框架背离所述广告板一侧顶部两端的定位杆;两所述滑动杆之间的距离能够调节,以使两所述定位杆套装于所述定位套筒实现所述广告牌的安装。

2.如权利要求1所述的便于拆卸的广告牌,其特征在于,所述底座包括承重板、垂直固定于所述承重板底面四周的支撑柱、水平固定于所述支撑柱底部的安装板,和垂直固定于所述承重板底面四周的滚轮组件;所述安装板开设有贯穿板厚的安装孔,所述滚轮组件能够相对所述承重板伸长或收缩,所述滚轮组件伸长以滑动支撑地面以使所述底座能够移动至安装位置,所述滚轮组件收缩以使所述安装板支撑地面,地脚螺栓穿设所述安装孔以将底座水平固定于地面。

3.如权利要求2所述的便于拆卸的广告牌,其特征在于,所述滚轮组件包括固定于所述承重板底面的第一电动杆,和固定于所述第一电动杆的伸缩端的万向轮,所述万向轮位于背离所述承重板的一侧以接触地面。

4.如权利要求3所述的便于拆卸的广告牌,其特征在于,所述升降组件包括垂直所述承重板顶面对称设置的两第二电动杆,所述第二电动杆包括缸体座和活塞杆,所述缸体座固定连接所述承重板,所述活塞杆沿所述缸体座上下运动,两所述活塞杆背离所述承重板的顶部固定连接有所述支架板。

5.如权利要求4所述的便于拆卸的广告牌,其特征在于,所述支架板包括支板和沿所述支板的板长方向中心对称设置的两导轨,所述支板沿其中心轴线方向开设有贯穿所述支板的限位槽,所述支板背离所述两导轨的外侧沿所述支板的板长方向平行间隔开设有贯穿所述支板的两所述定位槽。

6.如权利要求5所述的便于拆卸的广告牌,其特征在于,所述滑动杆包括支撑板、垂直固定于所述支撑板的板面中间位置的限位块、关于所述限位块中心对称并沿所述支撑板的板宽方向设置的两滑块,和垂直穿设所述支撑板的板面固定的两所述定位套筒,所述支撑板沿板长方向的两侧中心对称开设有贯穿所述支撑板板厚的两定位孔;所述限位块卡装于所述限位槽内,所述两滑块连接所述两导轨,所述两定位孔对应连通所述两定位槽,通过所述滑块沿所述导轨滑动,以调节两所述定位套筒之间的水平距离,所述两滑动杆调节完后通过定位组件锁紧于所述支架板上。

7.如权利要求1所述的便于拆卸的广告牌,其特征在于,所述框架为矩形框架,所述框架包括两平行间隔设置的横梁、竖直设置于两所述横梁之间的竖直连杆,和垂直所述竖直连杆对称设置于一所述横梁两端的水平连接板,两所述横梁的两端开设有贯通的螺孔,所述广告板通过螺钉可拆卸连接所述框架。

8.如权利要求7所述的便于拆卸的广告牌,其特征在于,所述定位杆的一端开设有螺纹,所述定位杆以螺纹端朝下竖直固定于所述水平连接板的底面,所述广告牌以两所述定位杆穿设所述定位套筒挂接于所述滑动杆两端,所述定位杆伸出所述定位套筒的底部。

9.如权利要求8所述的便于拆卸的广告牌,其特征在于,所述定位组件为锁紧螺栓,所述锁紧螺栓依次穿设所述定位孔和所述定位槽以锁紧调节完后的两所述滑动杆。

10.如权利要求1所述的便于拆卸的广告牌,其特征在于,所述广告牌还包括锁紧螺母,所述锁紧螺母与定位杆配合以锁紧所述广告牌。
