专利号: 2019112333893
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

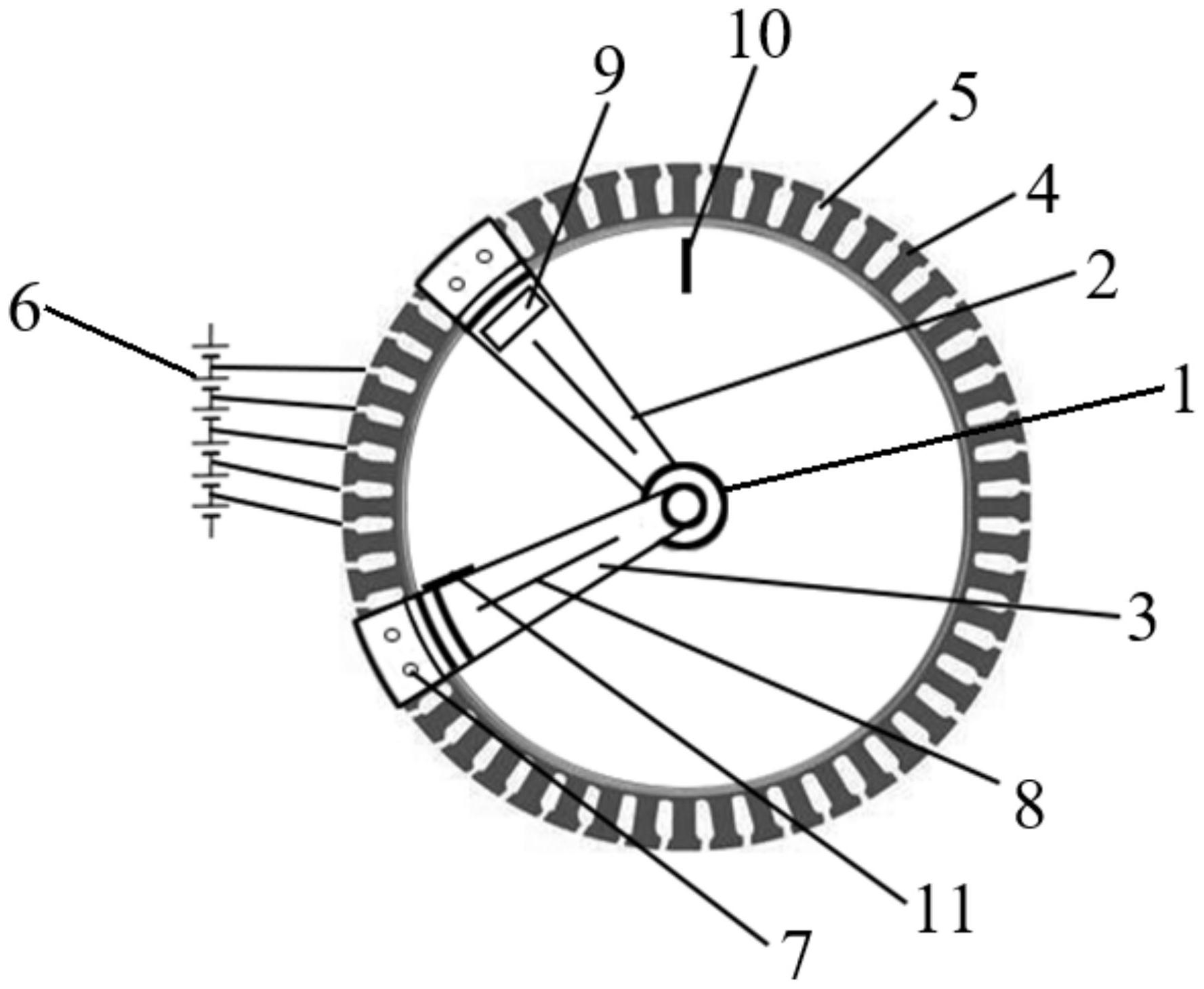

1.一种通用均衡充电系统,其特征在于,包括:控制模块、设置在电磁铁驱动齿轮机构上的第一绝缘臂及第二绝缘臂、分别设置在所述第一绝缘臂及第二绝缘臂上的恒流充电模块及恒压充电模块、环形绝缘支架和若干均匀间隔且内嵌排布在环形绝缘支架内的铜片;其中各铜片分别连接相应单体电池;

所述控制模块适于控制电磁铁驱动齿轮机构带动第一绝缘臂沿环形绝缘支架进行转动,并控制所述恒流充电模块通过铜片对相应单体电池进行恒流充电;以及所述控制模块适于控制电磁铁驱动齿轮机构带动第二绝缘臂沿环形绝缘支架进行转动,并控制所述恒压充电模块通过铜片对相应单体电池进行恒压充电。

2.如权利要求1所述的通用均衡充电系统,其特征在于,所述第一绝缘臂、第二绝缘臂均设置有碳刷安装孔,即所述恒流充电模块、恒压充电模块分别通过安装在相应碳刷安装孔上的碳刷进行输出电能。

3.如权利要求1所述的通用均衡充电系统,其特征在于,所述第一绝缘臂、第二绝缘臂均设置用以下压的钢丝弹簧,即所述第一绝缘臂、第二绝缘臂上下叠装。

4.如权利要求1所述的通用均衡充电系统,其特征在于,所述恒流充电模块包括:与所述控制模块电性相连的第一充电器和恒流充电控制电路;

所述第一充电器适于通过恒流充电控制电路对单体电池进行恒流充电;

当所述控制模块接收到第一充电器由恒流输出转为恒压输出信号或当前单体电池充满信号时,所述控制模块适于控制电磁铁驱动齿轮机构带动第一绝缘臂沿环形绝缘支架进行转动,即对下一单体电池进行恒流充电。

5.如权利要求4所述的通用均衡充电系统,其特征在于,所述恒压充电模块包括:与所述控制模块电性相连的第二充电器和恒压充电控制电路;

所述第二充电器适于通过恒压充电控制电路对单体电池进行恒压充电;

当所述控制模块接收到第二充电器对当前单体电池充满信号时,所述控制模块适于控制电磁铁驱动齿轮机构带动第二绝缘臂沿环形绝缘支架进行转动,即对下一单体电池进行恒压充电。

6.如权利要求5所述的通用均衡充电系统,其特征在于,所述第一绝缘臂上设置有磁铁,且在第二绝缘臂上沿环形绝缘支架顺时针一侧设置有与所述恒压充电控制电路电性相连的第二常闭干簧管;即当所述第一绝缘臂与第二绝缘臂临近时,所述第二常闭干簧管被磁铁吸引开路,以切断所述恒压充电控制电路的电源。

7.如权利要求6所述的通用均衡充电系统,其特征在于,在环形绝缘支架上还设置有第一常闭干簧管,所述第一常闭干簧管在第一绝缘臂经过时被磁铁吸引开路,以切断所述恒流充电控制电路的电源。

8.如权利要求5所述的通用均衡充电系统,其特征在于,所述恒流充电控制电路、恒压充电控制电路均设置有延时电路;

所述延时电路适于设置充电时间阈值,即

在该充电时间阈值内,相应单体电池正常充电;以及若超过充电时间阈值,相应单体电池故障。

9.如权利要求1所述的通用均衡充电系统,其特征在于,所述电磁铁驱动齿轮机构通过两套电磁铁齿轮组分别控制第一绝缘臂、第二绝缘臂进行转动。

10.一种通用均衡充电方法,其特征在于,包括:如权利要求1-9任一项所述的通用均衡充电系统进行工作。
