专利号: 2019112363013
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

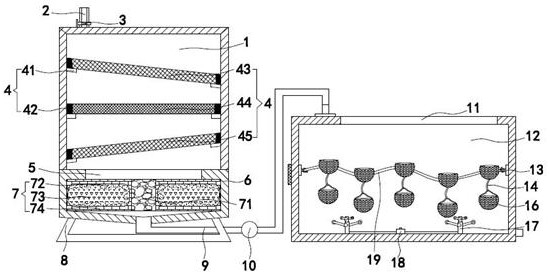

1.重金属污水处理设备,包括初步污水处理室(1)、二次污水处理室(6)、深度污水处理池(12),初步污水处理室(1)下方连接二次污水处理室(6),二次污水处理室(6)通过排水管(9)连接深度污水处理池(12),其特征在于:所述初步污水处理室(1)内部设有第一污水处理组件(4),所述第一污水处理组件(4)包括第一滤板(43)、第二滤板(44)、第三滤板(45),所述第一滤板(43)、第二滤板(44)、第三滤板(45)下表面的边缘处设有挡块(41),且滤板与初步污水处理室(1)的接触部位设有胶圈(42),所述第一滤板(43)与第三滤板(45)与水平面呈15°‑20°夹角;

所述第一滤板(43)、第二滤板(44)、第三滤板(45)的孔径依次减小,且滤板孔径的取值范围为0.02mm‑20um之间;

所述初步污水处理室(1)顶部左侧设有连接管(2),所述连接管(2)中部设有电磁阀(3),所述初步污水处理室(1)与二次污水处理室(6)的连接部开设有进污口(5),所述二次污水处理室(6)下方的排水管(9)中部安装有第一吸水泵(10),所述二次污水处理室(6)底部连接有撑角(8);

所述二次污水处理室(6)内设有第二污水处理组件(7),所述第二污水处理组件(7)包括沙袋(74),所述沙袋(74)内部填充有氧化石墨(73)与沙层(72),所述氧化石墨(73)与沙层(72)之间填充有海绵块(71);

所述深度污水处理池(12)顶部设有透明的观察窗(11),所述深度污水处理池(12)内部设有若干个藻类生长腔(16),竖向设置所述的藻类生长腔(16)之间通过挂绳(14)连接,横向设置的所述的藻类生长腔(16)之间通过弹性绳(19)连接,所述深度污水处理池(12)侧壁对称设有滑动组件(13),所述滑动组件(13)通过弹性绳(19)连接藻类生长腔(16)。

2.据权利要求1所述的重金属污水处理设备,其特征在于:所述滑动组件(13)包括固定于深度污水处理池(12)侧壁内部的电机(137),所述电机(137)的输出端连接有齿轮(131),所述齿轮(131)的齿口啮合有齿条(133),所述齿条(133)的外侧中部安装有滑块(135),所述滑块(135)中部旋拧有吊环(134),所述吊环(134)上缠绕有弹性绳(19),所述齿条(133)的上下两端固接有限位块(136)的一侧,所述限位块(136)的另一侧连接伸缩板(132),所述伸缩板(132)的固定端连接深度污水处理池(12)的上下端面。

3.据权利要求1所述的重金属污水处理设备,其特征在于:所述藻类生长腔(16)内部中空,外层由藻礁砖(161)环布而成,所述藻类生长腔(16)内部横向连接有弧形板(164),所述弧形板(164)下方连接有若干培养绳(162),所述培养绳(162)表面交错设有挂钩(163)。

4.据权利要求1所述的重金属污水处理设备,其特征在于:所述深度污水处理池(12)底面对称设置有喷水组件(17),对称的所述喷水组件(17)之间通过管道连接第二吸水泵(18),所述喷水组件(17)包括进水主管(173),所述进水主管(173)的表面环布有下出水支管(175)与上出水支管(172),所述下出水支管(175)与上出水支管(172)端部固连下喷水鸭嘴(174)与上喷水鸭嘴(171),所述下出水支管(175)、上出水支管(172)与进水主管(173)的轴线呈40°‑45°夹角。

5.基于权利要求1所述重金属污水处理设备的重金属污水处理方法,其特征在于:所述的处理方法包括下步骤:

步骤一:将需要处理的重金属污水通过连接管(2)灌入初步污水处理室(1),初步污水处理室(1)内部的滤板将截留大颗粒的重金属;

步骤二:初步处理后的污水通过进污口(5)进入二次污水处理室(6),二次污水处理室(6)内的第二污水处理组件(7)可对污水中的金属离子进行吸附;

步骤三:二次处理后的污水通过第一吸水泵(10)吸入深度污水处理池(12),通过藻类生长腔(16)内的养殖的藻类对重金属污水进行深度吸附。
