专利号: 2019112368267
申请人: 乐清市泰博恒电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

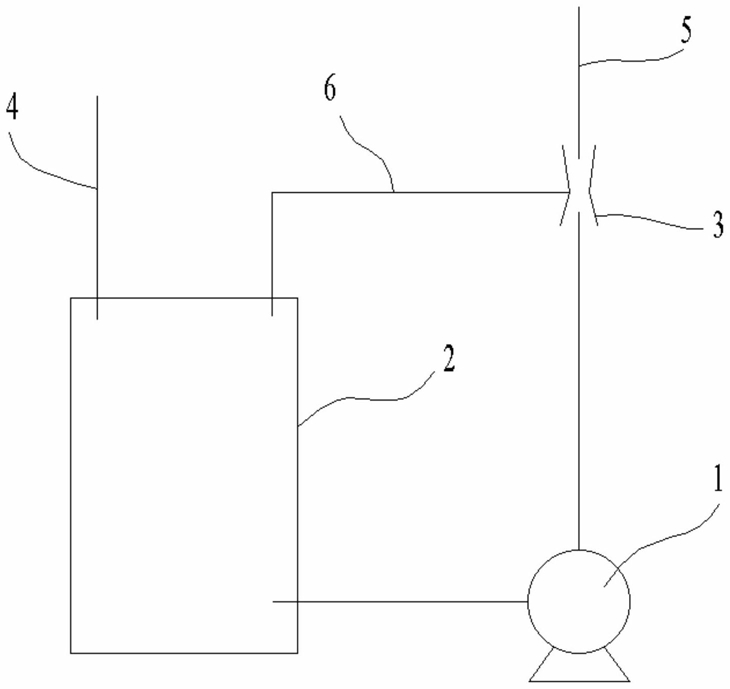

1.一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述气液两相流绝热屏蔽泵包括主泵(1)、分离罐(2)、抽气组件(3)、进口管(4)、出口管(5)和引气管(6),所述主泵(1)进口连接分离罐(2)底部,主泵(1)出口连接出口管(5),所述出口管(5)上设有抽气组件(3),所述引气管(6)一端连接抽气组件(3)、一端连接分离罐(2)顶部,所述分离罐(2)顶部还设有进口管(4)。

2.根据权利要求1所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述抽气组件(3)包括支路管(31)、第一文丘里管(32)、第二文丘里管(33)和调压阀(34),所述第一文丘里管(32)设置于出口管(5)上,所述支路管(31)作为出口管(5)的并联管路一端连接在第一文丘里管(32)的喉部,一端连接着第一文丘里管(32)的进口端,支路管(31)上设置第二文丘里管(33)和调压阀(34),所述调压阀(33)比第二文丘里管(33)要靠近主泵(1),所述第二文丘里管(33)的喉部连接引气管(6)。

3.根据权利要求2所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述分离罐(2)为筒袋状,包括盖帽(21)和底筒(22),所述底筒(22)内放置主泵(1),底筒(22)在下、盖帽(21)在上并且相互之间通过紧固件连接在一起,所述盖帽(21)内被隔板分离为两个区域并分别连接进口管(4)和出口管(5),盖帽(21)内连接进口管(4)的区域底部设置通孔连接至底筒(22)内空间,所述主泵(1)的电气接线穿过底筒(22)侧壁面延伸至外部空间,电气接线穿过底筒(22)处设置密封。

4.根据权利要求2所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述气液两相流绝热屏蔽泵还包括回水管(72)和通断阀(9),所述盖帽(21)内连接出口管(5)的区域为回流分离区(71),所述抽气组件(3)位于底筒(22)内,所述回水管(72)一端连接回流分离区(71)底部、另一端连接底筒(22)内空间,回水管(72)上设置通断阀(9)。

5.根据权利要求4所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述底筒(22)内侧壁上设置浮球阀(8),所述浮球阀(8)根据其周围的水位给出信号至通断阀(9)和调压阀(34)。

6.根据权利要求1所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述主泵(1)包括设置在进口处的诱导轮(11)。

7.根据权利要求4所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述气液两相流绝热屏蔽泵还包括防蚀管(73),所述防蚀管(73)一端连接回流分离区(71)底部、一端连接至主泵(1)的进口处。

8.根据权利要求2所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述第一文丘里管(32)包括主管(321)和喉管(322),所述喉管(322)从主管(321)侧壁插入主管(321)内部后延伸至主管(321)中心线上并在主管(321)的喉部留置出口。

9.根据权利要求1所述的一种空调制冷循环系统中的气液两相流绝热屏蔽泵,其特征在于:所述分离罐(2)外表面包裹保温层。
