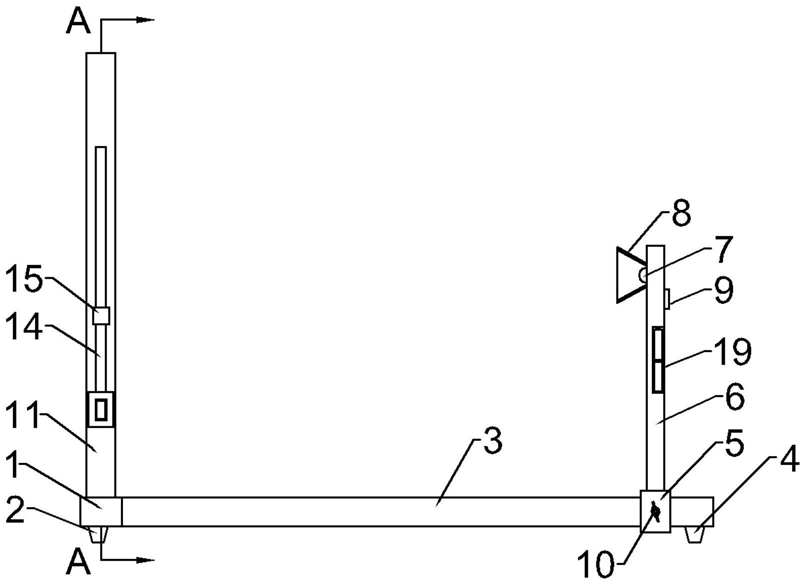

1.一种经济学用条形图绘图装置，包括纵向固定杆(1)，纵向固定杆(1)底部固定连接有第一支撑垫(2)，纵向固定杆(1)右侧活动卡接有水平导杆(3)，水平导杆(3)右端下方固定连接有第二支撑垫(4)，其特征在于，所述水平导杆(3)外侧滑动连接有第一滑块(5)，第一滑块(5)上方固定连接有支撑立杆(6)，支撑立杆(6)顶部左侧固定连接有点光源(7)，所述点光源(7)外侧固定连接有灯罩(8)；所述纵向固定杆(1)上方垂直固定连接有纵向导杆(11)，纵向导杆(11)的高度为支撑立杆(6)高度的两倍，纵向导杆(11)前后两侧对称固定连接有导向调节杆(12)，导向调节杆(12)外侧均滑动设置有限位导套(13)，限位导套(13)上方均前后对称垂直固定连接有侧导杆(14)，侧导杆(14)外侧均滑动连接有第二滑块(15)，第二滑块(15)与侧导杆(14)之间为过渡配合，所述侧导杆(14)之间通过连接杆(16)固定连接。

2.根据权利要求1所述的经济学用条形图绘图装置，其特征在于，所述第一支撑垫(2)与第二支撑垫(4)均为橡胶材质。

3.根据权利要求1所述的经济学用条形图绘图装置，其特征在于，所述点光源(7)为白炽灯泡，点光源(7)通过开关(9)与电源(19)电性连接。

4.根据权利要求3所述的经济学用条形图绘图装置，其特征在于，所述开关(9)固定于支撑立杆(6)右侧，所述电源(19)为若干节干电池，电源(19)设置于支撑立杆(6)内侧。

5.根据权利要求1所述的经济学用条形图绘图装置，其特征在于，所述灯罩(8)为不透明材质。

6.根据权利要求1所述的经济学用条形图绘图装置，其特征在于，所述限位导套(13)内侧固定连接有弧形簧片(17)，导向调节杆(12)外侧开设有若干限位凹槽(18)，弧形簧片(17)分别与限位凹槽(18)相配合。

7.根据权利要求6所述的经济学用条形图绘图装置，其特征在于，每个所述限位导套(13)内侧固定连接有四个弧形簧片(17)。

8.根据权利要求1所述的经济学用条形图绘图装置，其特征在于，所述第一滑块(5)与水平导杆(3)之间通过蝶形螺钉(10)锁合固定。

9.根据权利要求1-8任一所述的经济学用条形图绘图装置，其特征在于，所述点光源(7)固定于支撑立杆(6)顶部。
