专利号: 2019112395739
申请人: 新昌县知贝机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

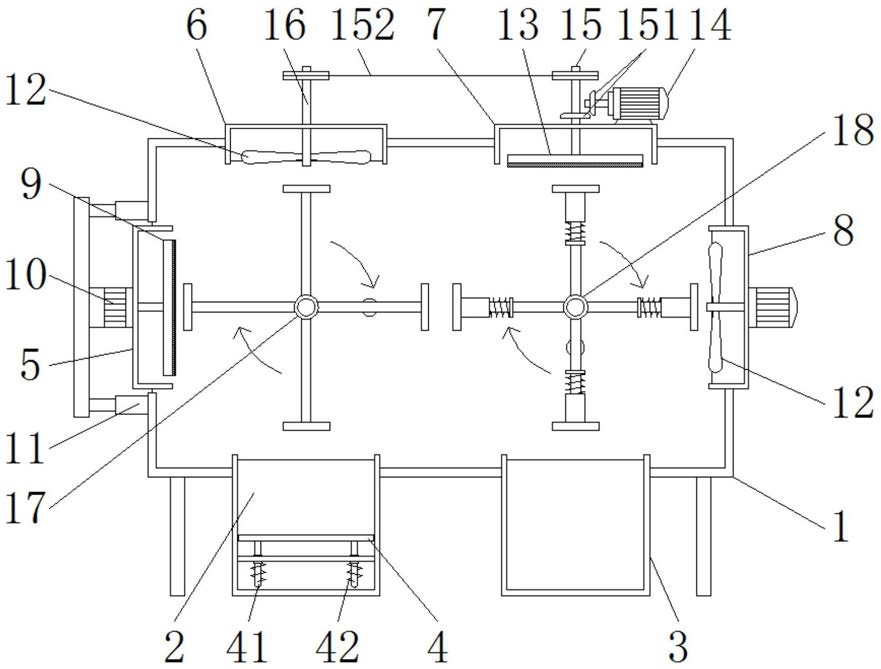

1.一种可自动翻转打磨面的船舶甲板用钢板抛光机,包括箱体(1),其特征在于:所述箱体(1)的底端设置有供料盒(2)和收集盒(3),且供料盒(2)的内部上设置有水平分布的底板(4),所述箱体(1)的左侧安装有第一抛光机构(5),且箱体(1)的顶端设置有第一清理机构(6)和第二抛光机构(7),并且箱体(1)的右侧设置有第二清理机构(8),所述第一抛光机构(5)包含有第一电机(10)和第一抛光盘(9),且第一抛光机构(5)通过液压杆(11)水平滑动连接在箱体(1)的左侧,并且液压杆(11)的尾端固定在箱体(1)的侧表面上,所述第二清理机构(8)由电机和扇叶(12)构成,所述第二抛光机构(7)位于第一清理机构(6)的边侧,且第二抛光机构(7)的内部底端设置有第二抛光盘(13),并且第二抛光机构(7)上安装有第二电机(14),同时第二抛光盘(13)和垂直分布的竖轴(15)相连接,所述箱体(1)的内部安装有水平分布的第一横轴(17)和第二横轴(18),第一横轴(17)位于第一清理机构(6)的正下方,且第二横轴(18)位于第二抛光机构(7)的正下方,所述第一横轴(17)的一端和第三电机(19)相连接,且第一横轴(17)的另一端通过第二皮带轮机构(20)和第二横轴(18)相连接,所述第一横轴(17)上安装有横杆(21),且该横杆(21)的端头处和第一吸盘(22)相连接,所述第二横轴(18)的边侧设置有第二吸盘(24),所述横杆(21)的边侧设置有引导杆(26)。

2.根据权利要求1所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述底板(4)的下端面安装有垂直分布的滑杆(41),并且滑杆(41)通过第一弹簧(42)滑动连接在供料盒(2)内部。

3.根据权利要求1所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述扇叶(12)和第二清理机构(8)中的电机相连接,且该扇叶(12)和第一抛光盘(9)关于箱体(1)的中心线对称分布。

4.根据权利要求1所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述竖轴(15)上安装的锥齿(151)和第二电机(14)输出轴上的锥齿(151)相啮合,且竖轴(15)的顶端通过第一皮带轮机构(152)和第一清理机构(6)中的扇叶轴(16)相连接,并且扇叶轴(16)的尾端和第一清理机构(6)中的扇叶(12)相连接。

5.根据权利要求1所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述横杆(21)在第一横轴(17)和第二横轴(18)上均有分布,且两组横杆(21)均等角度分布有4个,并且第二横轴(18)上的横杆(21)和套杆(23)相连接,套杆(23)的端头处和第二吸盘(24)相连接,并且所述第一横轴(17)和第二横轴(18)上的横杆(21)的内部均开设有第一空腔(211)。

6.根据权利要求5所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述第一空腔(211)在横杆(21)和套杆(23)内部均有开设,第一空腔(211)和第二空腔(212)相连通,且第二空腔(212)开设在第一横轴(17)和第二横轴(18)内部,并且第二空腔(212)和第一横轴(17)与第二横轴(18)上轴承连接的气管(213)相连通。

7.根据权利要求5所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述套杆(23)通过滑动连接的方式与横杆(21)构成伸缩连接结构,且套杆(23)上安装有第二弹簧(25)。

8.根据权利要求1所述的一种可自动翻转打磨面的船舶甲板用钢板抛光机,其特征在于:所述引导杆(26)设置有2个,2个引导杆(26)分别位于第一横轴(17)的右侧和第二横轴(18)的下方,且引导杆(26)表面的弧形结构和连接杆(261)的一端相贴合,连接杆(261)的另一端和堵块(262)相连接,且堵块(262)的直径和堵孔(264)直径相吻合,且堵孔(264)的直径大于连接杆(261)外径,并且连接杆(261)通过第三弹簧(263)滑动连接在堵孔(264)中。
