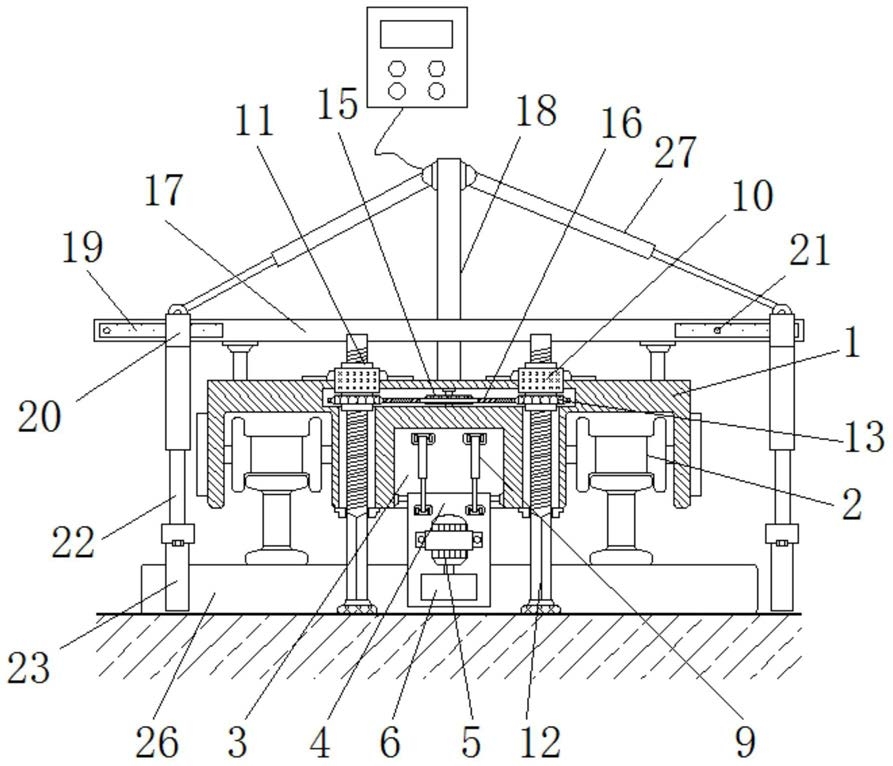

1.一种铁路交通轨枕拆装更换辅助替换设备，包括外壳（1）、第一电机（5）、第一液压杆（9）、第二电机（14）、光电传感器（21）、第二液压杆（25）和第三液压杆（27），其特征在于：所述外壳（1）的底部边缘处固定安装有移动轮组件（2），且外壳（1）的底部外壁预留有边槽（3），并且边槽（3）的内部转轴连接有侧板（4），所述侧板（4）的外壁上嵌入安装有第一电机（5）和定位筒（6），且定位筒（6）的内部转轴安装有导向齿轮（7），并且导向齿轮（7）的转轴之间通过第一链带（8）相互连接，而且中间位置处的导向齿轮（7）中心轴连接于第一电机（5）的输出轴端部，同时侧板（4）的外壁与边槽（3）的内部之间铰接安装有第一液压杆（9），所述外壳（1）的顶部固定有轴承支座（10），且轴承支座（10）的内部固定有安装管（11），并且安装管（11）的中部安装有支撑杆（12），而且安装管（11）的外壁上固定有从动齿轮轴（13），所述支撑杆（12）与外壳（1）贯穿设置，且外壳（1）的内部安装有第二电机（14），并且第二电机（14）的输出轴端部固定有主动齿轮轴（15），而且主动齿轮轴（15）和从动齿轮轴（13）之间固定有第二链带（16），所述外壳（1）的顶部固定安装有导向架（17）和固定杆（18），且固定杆（18）的端部外壁上预留有滑槽（19），并且滑槽（19）的外侧套设有套筒（20），而且滑槽（19）和套筒（20）的内壁均固定有光电传感器（21），所述套筒（20）的底部垂直固定有连接杆（22），且连接杆（22）的下端转轴连接有夹臂（23），并且夹臂（23）的内壁设置有锯齿夹持铁片（24），而且夹臂（23）设置于轨枕本体（26）的外侧，同时连接杆（22）和夹臂（23）之间铰接安装有第二液压杆（25），所述套筒（20）的顶部和固定杆（18）的顶部外壁上之间铰接安装有第三液压杆（27）；

所述侧板（4）关于外壳（1）的竖向中心轴线对称设置，且侧板（4）与外壳（1）之间构成相对翻转结构，并且侧板（4）之间的最小间距大于轨枕本体（26）的宽度；

所述导向齿轮（7）的外壁尖齿结构与轨枕本体（26）的外壁相互连接，并且轨枕本体（26）两侧的导向齿轮（7）转动方向相反；

所述支撑杆（12）与外壳（1）之间构成贯穿的相对伸缩结构，且支撑杆（12）的外壁与安装管（11）的内壁螺纹连接，并且支撑杆（12）设置有4个，而且支撑杆（12）与轨枕本体（26）错位分布；

所述导向架（17）的长度大于外壳（1）的长度，且导向架（17）从外壳（1）边侧的延伸部分设置有滑槽（19），并且导向架（17）与固定杆（18）之间相互垂直设置；

所述连接杆（22）与导向架（17）为卡合的滑动连接，且连接杆（22）的内壁与滑槽（19）的内壁相互贴合，并且滑槽（19）内壁的首尾端均设置有光电传感器（21）；

所述夹臂（23）设置为“L”字型结构，且夹臂（23）与连接杆（22）的端部之间转动连接，并且夹臂（23）位于轨枕本体（26）的外侧；

所述锯齿夹持铁片（24）与夹臂（23）的内壁之间构成螺栓连接的拆卸安装结构，且锯齿夹持铁片（24）的锯齿外壁与轨枕本体（26）的外壁之间相互卡合连接；

使用时，首先将所需替换的轨枕与轨道的连接松开，将轨枕中部的砂石移走，在进行轨枕的替换时，通过移动轮组件（2）的作用将设备移动到所需替换的轨枕本体（26）正上方，然后通过控制面板控制第一电机（5）的工作启动，第一电机（5）的工作通过主动齿轮轴（15）带着第二链带（16）转动，由于第二链带（16）和安装管（11）外壁上的从动齿轮轴（13）啮合，使得安装管（11）在轴承支座（10）的内部做相对旋转运动，由于安装管（11）和支撑杆（12）的外壁螺纹连接，且支撑杆（12）的底部外壁与外壳（1）的出口位置设置为矩形的卡合滑动连接，使得安装管（11）在旋转时，支撑杆（12）在其内部做旋转的升降运动，旋转升降的支撑杆（12）底部与地面接触，提高定位位置处的稳定性，同时将设备整体抬高，避免设备自身重量压迫轨道和轨枕，影响轨枕本体（26）的替换；

在设备定位完成后，通过第一液压杆（9）推动侧板（4）发生翻转运动，改变侧板（4）的位置，使得侧板（4）包裹在轨枕本体（26）的两侧，侧板（4）上安装有第一电机（5）和定位筒（6），第一电机（5）的工作带着定位筒（6）内部的导向齿轮（7）旋转，导向齿轮（7）的外壁与轨枕本体（26）的外壁接触作用下，给予轨枕本体（26）轴向的移动力；

于此同时在控制面板的作用下控制第三液压杆（27）的伸缩运动，在第三液压杆（27）伸缩时，带着套筒（20）在滑槽（19）上滑动，在套筒（20）内部的光电传感器（21）与滑槽（19）内部的光电传感器（21）相互接触时，光电传感器（21）通过单片机传输信号，在设备的内部电路板的数据反馈作用下使得第二液压杆（25）延伸，通过第二液压杆（25）的延伸改变夹臂（23）的位置，利用夹臂（23）和锯齿夹持铁片（24）夹紧轨枕本体（26），随着第三液压杆（27）的延伸，套筒（20）通过连接杆（22）和夹臂（23）给予轨枕本体（26）轴向移动力；

同时在套筒（20）内部的光电传感器（21）与滑槽（19）边端的光电传感器（21）相互接触时，使得光电传感器（21）通过单片机传输信号，在设备的内部电路板的数据反馈作用下使得第二液压杆（25）回收，夹臂（23）不再对轨枕本体（26）夹持，随着第三液压杆（27）的重复伸缩运动，在套筒（20）内部的光电传感器（21）与滑槽（19）内部的光电传感器（21）再次接触，同理完成夹臂（23）的左右移动和对轨枕本体（26）的夹持与松开，重复作用下，轨枕本体（26）从轨道上拆卸，通过设备左右两侧的第三液压杆（27），方便将轨枕本体（26）从左侧和右侧拆卸更换。
