专利号: 2019112417850
申请人: 湖州金牛纺织印染实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-09-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

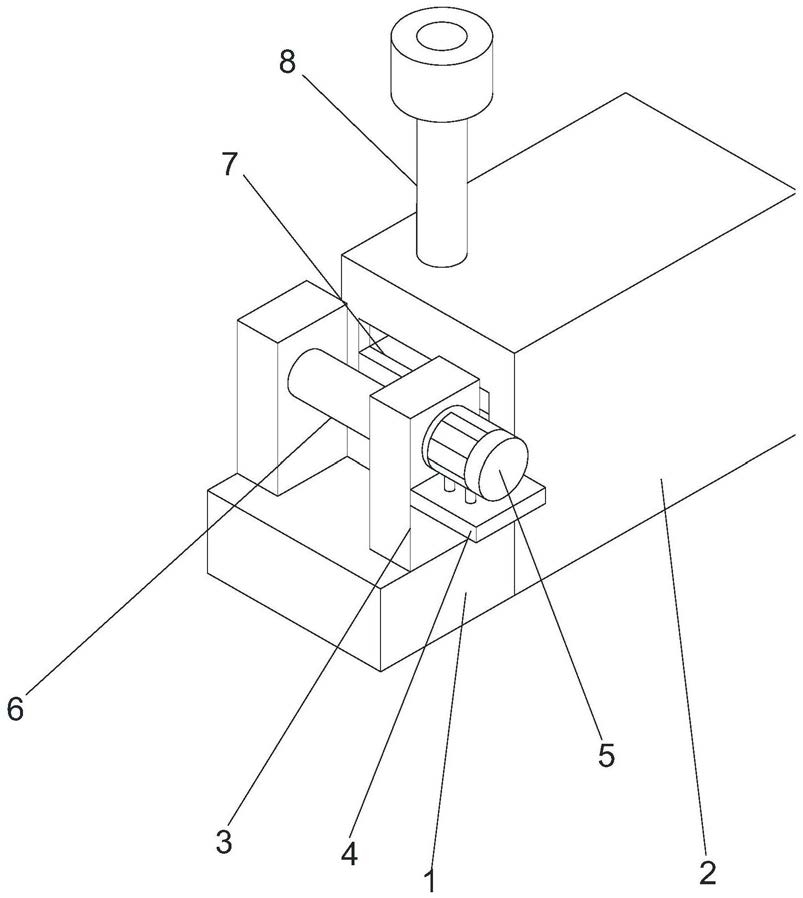

1.一种印染污水可过滤的印染机,包括印染台(1),其特征在于:所述印染台(1)的右侧设置有主体(2),所述印染台(1)的上方对称设置有方形台(3),所述方形台(3)的前方设置有支撑台(4),所述支撑台(4)的上方设置有电机(5),两个所述方形台(3)之间设置有输入辊筒(6),所述主体(2)的左壁外面开设有进料口(7),所述主体(2)的上方设置有警示灯(8);

所述主体(2)外侧后壁面开设有出料口(9),所述主体(2)的内部上下对称设置有挤压辊筒(10),所述主体(2)的内部设置有输出辊筒(11),所述主体(2)的内部设置有初级水箱(12),所述初级水箱(12)的内部设置有过滤板(13),所述初级水箱(12)的下方设置有压力箱(15),所述压力箱(15)与初级水箱(12)之间设置有初级管(14),所述压力箱(15)对应初级管(14)的壁面上开设有初级孔(17),所述初级水箱(12)与所述初级管(14)之间设置有第一阀门(16);

所述压力箱(15)的内部设置有活塞(18),所述印染台(1)的内部设置有活塞箱(21),所述活塞箱(21)的内部设置有液压伸缩杆(22),所述活塞箱(21)的内部设置有活塞挡板(23),所述活塞箱(21)的内部上下对称设置有一组弹簧(24),所述主体(2)对应活塞箱(21)内部的壁面上开设有活塞孔(20),所述活塞箱(21)的内部设置有活塞杆(19),所述压力箱(15)的右侧设置有第二阀门(25),所述第二阀门(25)的右侧设置有排污管(26),所述排污管(26)为波浪形结构的管,所述排污管(26)内部在设置有活性碳板(27),所述活性碳板(27)相邻斜面之间的底部设置有合页块(29),所述合页块(29)的左侧均设置有信号块(30),所述主体(2)的右侧壁面上开设有排污孔(31);

所述主体(2)的右侧设置有水龙头(32),所述水龙头(32)的上方设置有放压柱(33),所述放压柱(33)的内部设置有放压杆(34),所述放压柱(33)的内部设置有防水挡板(35),所述放压柱(33)的上壁面开设有放压孔(36),所述主体(2)的右侧外壁面开设有垃圾孔(37),所述主体(2)的内部设置有垃圾块(38),所述垃圾块(38)的右侧外壁面上固定安装有握把(39),所述垃圾块(38)的底部设置有三组滚轮(40),所述活性碳板(27)内部两个相邻斜面之间的底部开设有圆形通孔,所述活性碳板(27)内部两个相邻斜面之间的底部下方设置有过滤底盖(28),所述合页块(29)均将过滤底盖(28)固定连接在活性碳板(27)的内部相邻斜面对应的底部圆形通孔内部,且过滤底盖(28)侧面与活性碳板(27)底部通孔内部相互贴合没有缝隙,所述排污管(26)向右延伸穿过排污孔(31)的内部到主体(2)的外部右侧,所述防水挡板(35)为横截面为半圆形的块,所述垃圾块(38)为矩形结构块,所述垃圾块(38)的上壁面开设有矩形的槽,所述垃圾块(38)的槽口与过滤底盖(28)上下相互对称。

2.根据权利要求1所述的一种印染污水可过滤的印染机,其特征在于:所述初级孔(17)的内部直径与所述初级管(14)的外圆柱直径大小相同,所述初级管(14)的外圆柱向下延伸卡接在初级孔(17)的内部。

3.根据权利要求2所述的一种印染污水可过滤的印染机,其特征在于:所述活塞杆(19)向右延长穿过活塞孔(20)到压力箱(15)的内部。

4.根据权利要求3所述的一种印染污水可过滤的印染机,其特征在于:所述第二阀门(25)的左侧固定连接在压力箱(15)的右侧壁面上且第二阀门(25)连通到压力箱(15)的内部。

5.根据权利要求4所述的一种印染污水可过滤的印染机,其特征在于:所述排污管(26)的内部为从左到右不断上下起伏的管。

6.根据权利要求5所述的一种印染污水可过滤的印染机,其特征在于:所述活性碳板(27)均位于排污管(26)内部从左到右逐渐向上倾斜的斜面内壁上。
