1.一种用于钾离子电池的负极材料的制备方法，其特征在于，包括如下步骤：步骤一、将生物质原料烘干，粉碎，得生物质粉末；

步骤二，将所述生物质粉末加入水中，分散均匀，得分散液；将所述分散液加入水热釜中，于200‑300℃反应8‑12h，过滤，用双氧水洗涤后，用去离子水冲洗至中性，干燥，得碳前驱体；

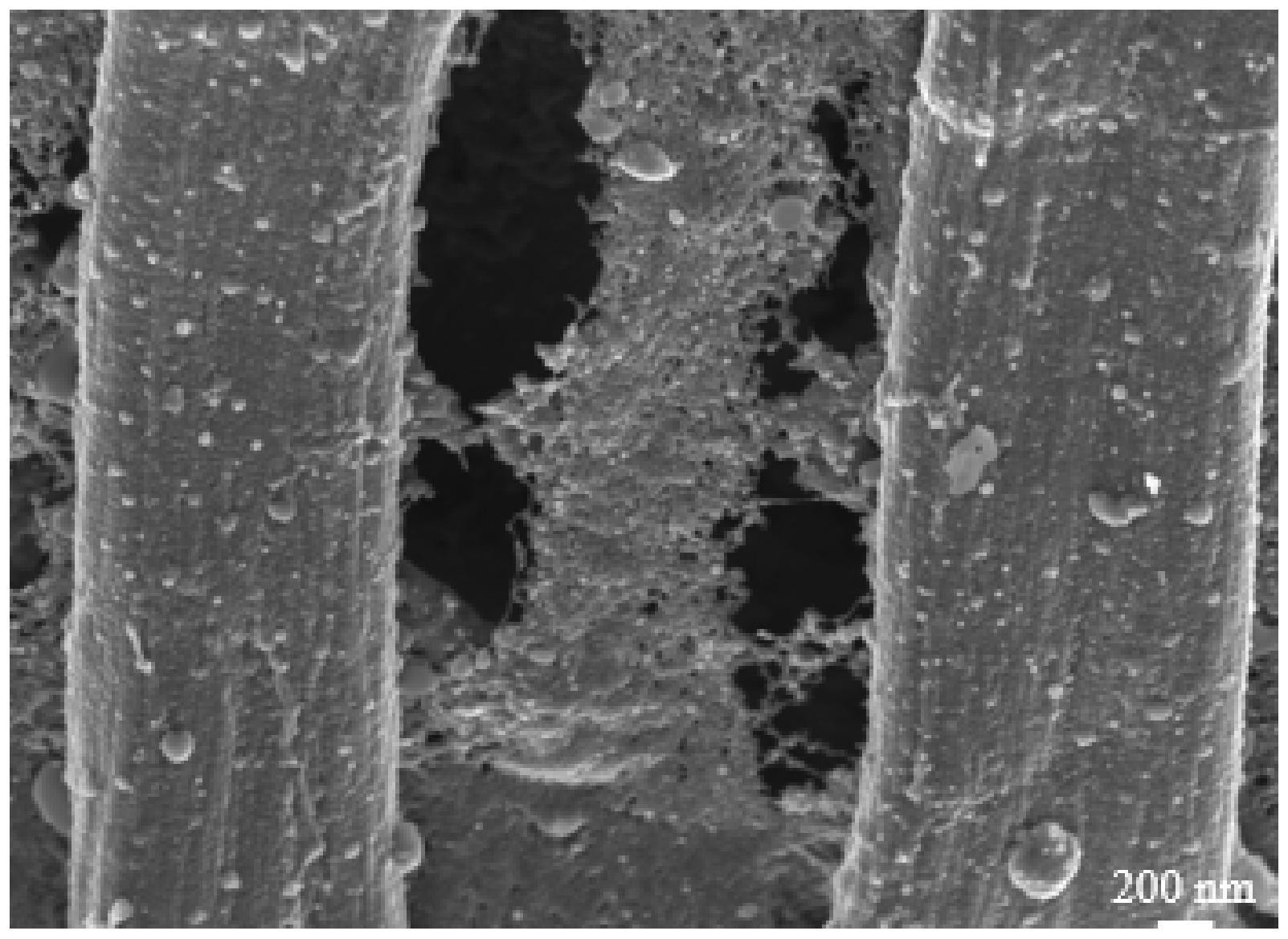

步骤三，将所述碳前驱体和尿素加入水中，分散均匀，得分散液；将所述分散液于惰性气氛保护下，于600‑700℃煅烧2‑4h，然后于850‑950℃煅烧3‑6h，得所述负极材料；

所述600‑700℃煅烧采用程序升温的方式，升温速率均为5‑15℃/min；

所述850‑950℃煅烧采用程序升温的方式，以2‑10℃/min升温速率由600‑700℃升温至

850‑950℃。

2.如权利要求1所述的用于钾离子电池的负极材料的制备方法，其特征在于，步骤一中，所述生物质原料为植物叶片。

3.如权利要求1所述的用于钾离子电池的负极材料的制备方法，其特征在于，步骤二中，所述生物质粉末与水的质量比为8‑10:180‑200。

4.如权利要求1所述的用于钾离子电池的负极材料的制备方法，其特征在于，步骤二中，所述双氧水的质量浓度为8‑12wt％。

5.如权利要求1所述的用于钾离子电池的负极材料的制备方法，其特征在于，步骤三中，所述碳前驱体和尿素的质量比为1.2‑1.8:3‑4；和/或所述分散液中碳前驱体的浓度为0.04‑0.09g/mL，尿素的浓度为0.1‑0.2g/mL。

6.一种负极材料，其特征在于，由权利要求1‑5任一项所述的用于钾离子电池的负极材料的制备方法制备得到。

7.一种负极，其特征在于，包括权利要求6所述的负极材料。

8.一种钾离子电池，其特征在于，包括权利要求7所示的负极。
