专利号: 2019112458333
申请人: 浙江广厦建设职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

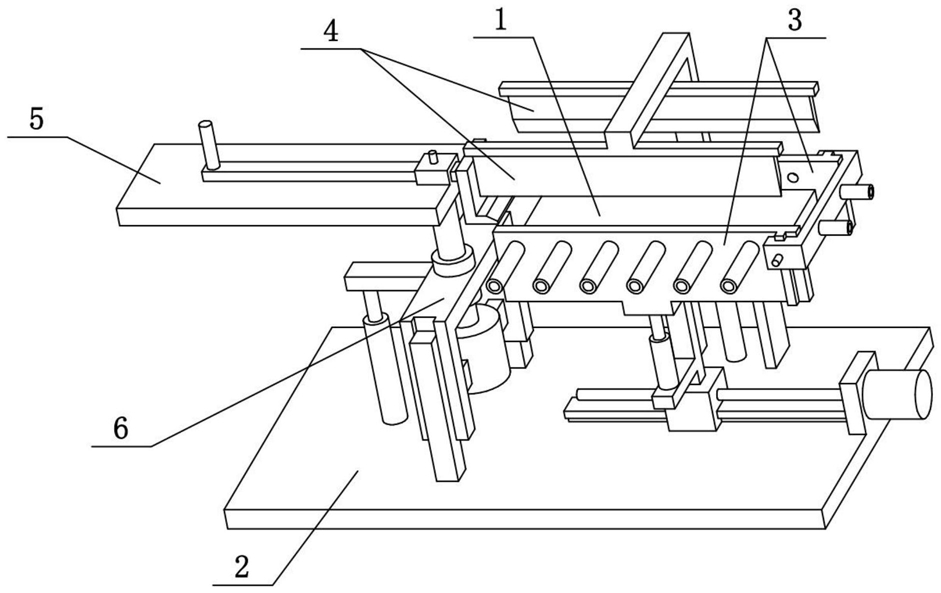

1.一种硅藻泥地板加工装置,包括平托板(1)、支撑杆(101)、电动伸缩杆I(102)、前后挡板(3)、穿孔(301)和升降连板(302),其特征在于:所述平托板(1)下侧中心位置固定连接有支撑杆(101),前后挡板(3)前后设置有两个,两个前后挡板(3)的下侧之间连接有升降连板(302),升降连板(302)竖向滑动连接在支撑杆(101)上,电动伸缩杆I(102)的下端固定连接在支撑杆(101)的下部,电动伸缩杆I(102)的上端固定连接在升降连板(302)的下侧,两个前后挡板(3)的分别与平托板(1)的前后两侧相贴合,两个前后挡板(3)上前后相对设置有多个穿孔(301);所述硅藻泥地板加工装置还包括插筒II(307),位于前端的前后挡板(3)上的多个穿孔(301)的前侧均固定连接有插筒II(307);所述硅藻泥地板加工装置还包括插筒I(303)、侧杆(304)、凸滑棱(305)和紧固螺钉I(306),两个前后挡板(3)的右端均设置有竖向的凸滑棱(305),侧杆(304)的前后两端分别滑动连接在两个凸滑棱(305)上,侧杆(304)的前后两端均通过螺纹连接有紧固螺钉I(306),两个紧固螺钉I(306)分别顶在两个凸滑棱(305)上,侧杆(304)的右侧均布有多个插筒I(303);所述硅藻泥地板加工装置还包括底板(2)、切刀(4)、横条(401)、中连接柱(402)、竖滑柱(403)、电动伸缩杆III(404)和门形支架(405),支撑杆(101)的下部设置在底板(2)上,底板(2)上固定连接有门形支架(405),门形支架(405)的上部竖向滑动连接有竖滑柱(403),竖滑柱(403)的上端固定连接有中连接柱(402),底板(2)上固定连接有电动伸缩杆III(404),电动伸缩杆III(404)的上端固定连接在竖滑柱(403)的下端,中连接柱(402)下侧的前后两端均固定连接有横条(401),两个横条(401)的下部均固定连接有切刀(4),两个切刀(4)的外侧面分别与两个前后挡板(3)的内侧面在同一平面上;所述硅藻泥地板加工装置还包括底板(2)、竖柱(202)、平压板(5)、升降滑架(6)、竖槽(601)、电机I(602)、连接块(603)和竖轴(606),底板(2)上前后设置有两个竖柱(202),升降滑架(6)的前后两侧均设置有竖槽(601),升降滑架(6)通过两个竖槽(601)滑动连接在两个竖柱(202)上,电机I(602)通过两个连接块(603)固定连接在升降滑架(6)上,电机I(602)的上端输出轴上固定连接有竖轴(606),竖轴(606)穿过升降滑架(6)并转动连接在升降滑架(6)的上部,平压板(5)的一端固定连接在竖轴(606)的上部。2.根据权利要求1所述的一种硅藻泥地板加工装置,其特征在于:所述硅藻泥地板加工装置还包括电动伸缩杆II(201)和凸板(605),升降滑架(6)上固定连接有凸板(605),底板(2)上固定连接有电动伸缩杆II(201),电动伸缩杆II(201)的上部固定连接在凸板(605)上。3.根据权利要求2所述的一种硅藻泥地板加工装置,其特征在于:所述硅藻泥地板加工装置还包括限位环(604),竖轴(606)上固定连接有两个限位环(604),两个限位环(604)分别与升降滑架(6)的上下两侧相贴合。4.根据权利要求3所述的一种硅藻泥地板加工装置,其特征在于:所述硅藻泥地板加工装置还包括手杆(501)、推拉杆(502)、紧固螺钉II(503)、固定座(504)和推板(505),平压板(5)上侧的一端固定连接有固定座(504),固定座(504)上横向滑动连接有推拉杆(502),推拉杆(502)的一端固定连接有推板(505),推拉杆(502)的另一端固定连接有手杆(501),固定座(504)上通过螺纹连接有紧固螺钉II(503),紧固螺钉II(503)顶在推拉杆(502)上。

5.根据权利要求4所述的一种硅藻泥地板加工装置,其特征在于:所述硅藻泥地板加工装置还包括铲板(506),推板(505)下部的外侧固定连接有铲板(506)。6.根据权利要求5所述的一种硅藻泥地板加工装置,其特征在于:所述硅藻泥地板加工装置还包括底滑块(103)、滑轨(203)、丝杠(204)和电机(205) ,底板(2)上设置有滑轨(203),支撑杆(101)的下部固定连接有底滑块(103),底滑块(103)滑动连接在滑轨(203)上,底板(2)的右端固定连接有电机(205),电机(205)的输出轴上固定连接有丝杠(204),丝杠(204)通过螺纹与底滑块(103)相配合。
