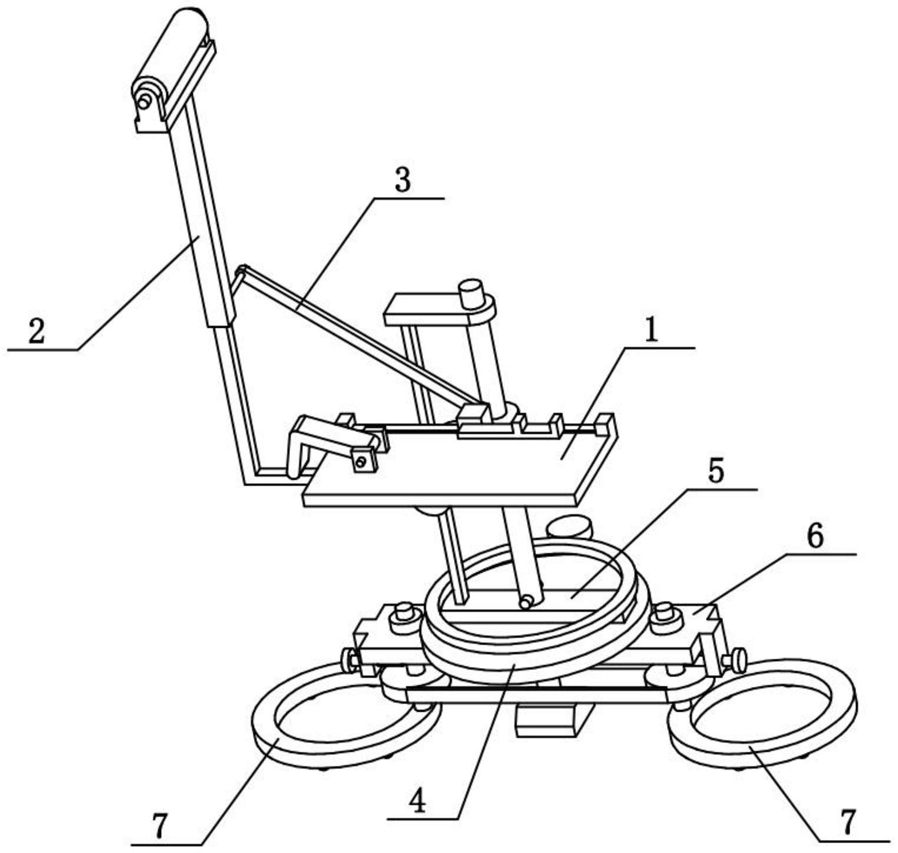

1.一种室内设计绘画辅助器,包括平板(1)、凸片(103)、圆筒(104)、电机I(107)、齿轮I(108)、挡环(109)、圆底盘(4)、竖轴(401)、底转板(5)、齿条(502)和顶转板(503),其特征在于:所述圆底盘(4)的上侧中心位置固定连接有竖轴(401),底转板(5)的中部转动连接在竖轴(401)的下部,底转板(5)的左端固定连接有竖向的齿条(502),齿条(502)的上部固定连接有顶转板(503),顶转板(503)转动连接在竖轴(401)的上部,平板(1)的下侧后端固定连接有凸片(103),凸片(103)的后端设置有圆筒(104),圆筒(104)插在竖轴(401)上,平板(1)的下侧固定连接有电机I(107),电机I(107)的输出轴上固定连接有齿轮I(108),齿轮I(108)与齿条(502)啮合传动,齿轮I(108)的前后两侧均固定连接有挡环(109),两个挡环(109)分别与齿条(502)的前后两侧相贴合;
所述室内设计绘画辅助器还包括限位销(402),竖轴(401)的下部固定连接有限位销(402),限位销(402)位于底转板(5)的上侧;
所述室内设计绘画辅助器还包括电机II(403)、齿轮II(404)和齿环(501),底转板(5)的上侧固定设置有与竖轴(401)同轴的齿环(501),圆底盘(4)上固定连接有电机II(403),电机II(403)的输出轴上固定连接有齿轮II(404),齿轮II(404)与齿环(501)的外圈啮合传动;
所述室内设计绘画辅助器还包括固定套(106)、空心竖柱(2)、插销(201)、横滑柱(202)和实心竖柱(203),平板(1)的下侧左端固定连接有固定套(106),横滑柱(202)横向滑动连接在固定套(106)上,横滑柱(202)的右端固定连接有插销(201),实心竖柱(203)的下端固定连接在横滑柱(202)的左端,实心竖柱(203)的上端滑动连接有空心竖柱(2);
所述室内设计绘画辅助器还包括滚筒架(204)和滚筒(205),空心竖柱(2)的上部固定连接有滚筒架(204),滚筒架(204)上转动连接有滚筒(205);
所述室内设计绘画辅助器还包括挡块(101)、滑轨(102)、后伸轴(206)、斜连杆(3)和滑块(301),平板(1)上设置有滑轨(102),滑轨(102)的左右两端均固定连接有挡块(101),滑块(301)滑动连接在滑轨(102)上,空心竖柱(2)的后侧固定连接有后伸轴(206),斜连杆(3)的下端铰接连接在滑块(301)上,斜连杆(3)的上端转动连接在后伸轴(206)的后端;
所述室内设计绘画辅助器还包括卡槽(302)和脚杆(303),滑块(301)的前侧固定连接有脚杆(303),脚杆(303)的右端设置有卡槽(302);
所述室内设计绘画辅助器还包括L形压板(105),L形压板(105)的右端铰接连接在平板(1)的左端,L形压板(105)的左端压在横滑柱(202)的上侧。
2.根据权利要求1所述的一种室内设计绘画辅助器,其特征在于:所述室内设计绘画辅助器还包括底座板(6)、中支撑块(601)、连接柱(602)、紧固螺钉(603)、脚环(7)、滚珠(701)、竖轴(703)和限位环(704),圆底盘(4)固定连接在底座板(6)的上侧,底座板(6)的下侧中部通过连接柱(602)固定连接有中支撑块(601),竖轴(703)左右设置有两个,两个竖轴(703)的上部分别转动连接在底座板(6)的左右两端,两个竖轴(703)的上部均固定连接有两个限位环(704),同一个竖轴(703)上的两个限位环(704)分别位于底座板(6)的上下两侧,底座板(6)的左右两端均通过螺纹连接有紧固螺钉(603),两个紧固螺钉(603)分别顶在两个竖轴(703)上,两个竖轴(703)的下部分别固定连接在两个脚环(7)的偏心位置,两个脚环(7)的下侧均呈环形均布有多个滚珠(701)。
3.根据权利要求2所述的一种室内设计绘画辅助器,其特征在于:所述室内设计绘画辅助器还包括链轮(702),两个竖轴(703)的中部均固定连接有链轮(702),两个链轮(702)之间通过链条传动,两个脚环(7)以连接柱(602)的轴线为轴呈中心对称设置。
