专利号: 2019112479857
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

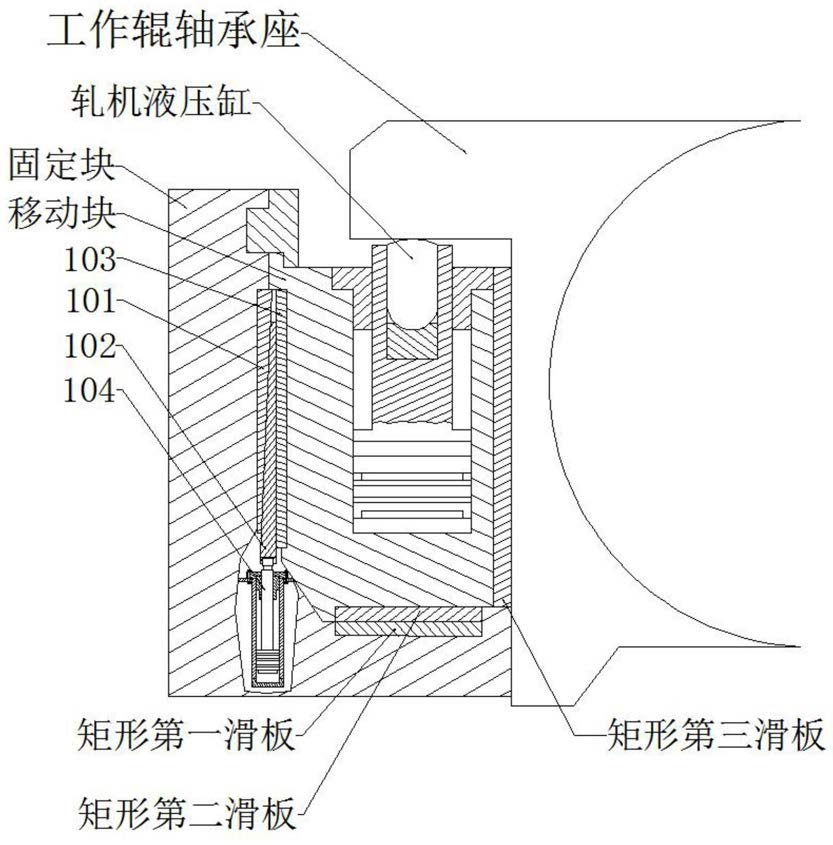

1.一种轧机抑振装置,包括工作辊机构和支承辊机构,其特征在于:所述工作辊机构设于轧机的移动块和固定块之间,工作辊机构包括第一固定楔形滑板(101)、第一活动楔形滑板(102)、第一固定矩形滑板(103)和第一液压缸(104),所述第一固定楔形滑板(101)固接在轧机的固定块上,所述第一固定矩形滑板(103)固接在轧机的移动块上,所述第一活动楔形滑板(102)位于第一固定矩形滑板(103)和第一固定楔形滑板(101)之间,所述第一液压缸(104)固接在轧机的固定块上,所述第一液压缸(104)的液压杆顶端与第一活动楔形滑板(102)的底部铰接;所述支承辊机构设于轧机的机架和支承辊轴承座之间,支承辊机构包括第二固定楔形滑板(201)、第二活动楔形滑板(202)、第二固定矩形滑板(203)和第二液压缸(204),所述第二固定楔形滑板(201)固接在轧机的机架上,所述第二固定矩形滑板(203)固接在轧机的支承辊轴承座上,所述第二活动楔形滑板(202)位于第二固定楔形滑板(201)和第二固定矩形滑板(203)之间,所述第二液压缸(204)固接于轧机的机架上,所述第二液压缸(204)的液压杆顶端与第二活动楔形滑板(202)的底部铰接。2.根据权利要求1所述的轧机抑振装置,其特征在于:所述支承辊机构还包括挡板(205),所述挡板(205)设于轧机机架的侧面,所述挡板(205)通过螺栓(206)固接在轧机机架侧面。3.根据权利要求1所述的轧机抑振装置,其特征在于:所述第一活动楔形滑板(102)和第一固定楔形滑板(101)楔形面的楔形角大小相同,第二活动楔形滑板(202)和第二固定楔形滑板(201)楔形面的楔形角大小相同,所述楔形角的范围都为1.5~3度,且可调节厚度范围都为0~2毫米。4.根据权利要求1所述的轧机抑振装置,其特征在于:所述第一活动楔形滑板(102)、第一固定楔形滑板(101)、第二活动楔形滑板(202)和第二固定楔形滑板(201)上均设有凹凸槽,第一活动楔形滑板(102)和第一固定楔形滑板(101)之间通过凹凸槽相适配,第一活动楔形滑板(102)只能竖直运动,第二活动楔形滑板(202)和第二固定楔形滑板(201)之间通过凹凸槽相适配,第二活动楔形滑板(202)只能轴向运动。5.根据权利要求1所述的轧机抑振装置,其特征在于:所述第一液压缸(104)和第二液压缸(204)均采用轧机自身液压系统中的液压油。6.根据权利要求1所述的轧机抑振装置,其特征在于:所述第二活动楔形滑板(202)、第二固定楔形滑板(201)和第二液压缸(204)可安装多个,且三者数量须一一对应。
