专利号: 201911249715X
申请人: 台州市利秀泵业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

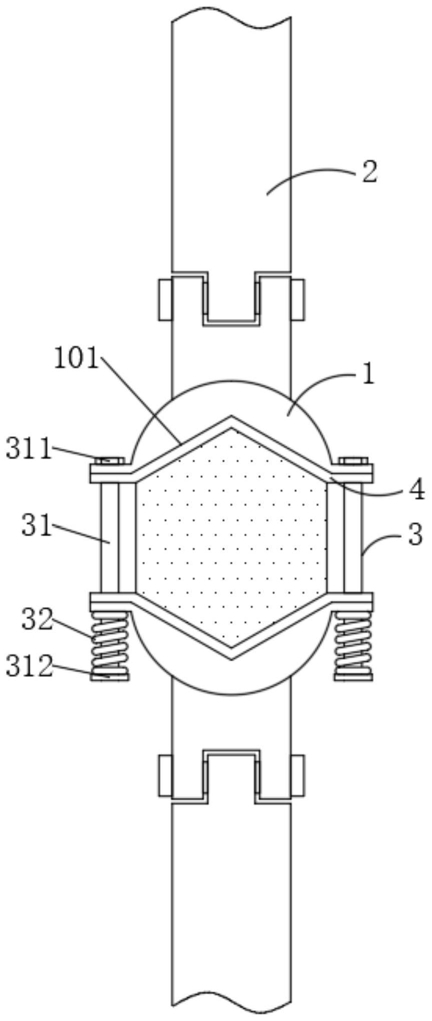

1.一种电缆堵头专用的拆卸装置,其特征在于:包括用于夹持堵头的夹持座(1)和用于握持的持拿杆(2),所述夹持座(1)、持拿杆(2)数量均为两个,且两组所述夹持座(1)、持拿杆(2)对称分布,所述夹持座(1)与所述持拿杆(2)转动连接,两个所述夹持座(1)的相对一侧均安装有仿形夹持板(4),所述仿形夹持板(4)与所述夹持座(1)固定连接,两个所述夹持座(1)之间还安装有弹性夹持件(3),两个所述夹持座(1)通过所述弹性夹持件(3)弹性连接,所述夹持座(1)包括弧形支座(11)和转接座(12),所述转接座(12)位于所述弧形支座(11)上靠近所述持拿杆(2)的一侧中间位置处,所述转接座(12)与所述弧形支座(11)一体成型,所述持拿杆(2)转动安装在所述转接座(12)上,所述弧形支座(11)的两端固设有第一支耳(111),所述弹性夹持件(3)包括连杆(31)和弹簧(32),所述连杆(31)贯穿两个所述第一支耳(111),所述弹簧(32)套设在所述连杆(31)的外部,且位于其中一个所述第一支耳(111)的一侧,两个所述第一支耳(111)与所述连杆(31)滑动连接,且两个所述第一支耳(111)通过所述弹簧(32)弹性连接,所述持拿杆(2)包括把手(21)和撬杆(22),所述把手(21)转动安装在所述转接座(12)上,所述撬杆(22)固设在所述把手(21)的外侧壁上靠近电缆的一侧,所述撬杆(22)与所述把手(21)之间倾斜五到十度角,所述把手(21)与所述转接座(12)的连接处设有转轴(211),所述转接座(12)的顶部开设有安装所述转轴(211)的转轴孔(121),所述转轴(211)转动在所述转轴孔(121)内。

2.根据权利要求1所述的一种电缆堵头专用的拆卸装置,其特征在于:两个所述弧形支座(11)的相对一侧设有凹陷安装部(101),所述仿形夹持板(4)包括第一仿形夹持板(4a)和第二仿形夹持板(4b),所述第一仿形夹持板(4a)或第二仿形夹持板(4b)安装在所述凹陷安装部(101)内。

3.根据权利要求2所述的一种电缆堵头专用的拆卸装置,其特征在于:所述仿形夹持板(4)两端设有第二支耳(42),所述第二支耳(42)上开设有安装孔(401),所述连杆(31)贯穿所述安装孔(401),所述仿形夹持板(4)与所述凹陷安装部(101)接触的一面设有凸出安装部(41),所述凸出安装部(41)与所述凹陷安装部(101)相互吻合。

4.根据权利要求3所述的一种电缆堵头专用的拆卸装置,其特征在于:所述第一仿形夹持板(4a)远离所述凸出安装部(41)的一侧面设有第一仿形夹持部(4a1),所述第一仿形夹持部(4a1)为两边对称的折线形,所述第一仿形夹持部(4a1)的弯折角度为一百二十度。

5.根据权利要求3所述的一种电缆堵头专用的拆卸装置,其特征在于:所述第二仿形夹持板(4b)远离所述凸出安装部(41)的一侧面设有第二仿形夹持部(4b1),所述第二仿形夹持部(4b1)为弧面,所述第二仿形夹持部(4b1)上设有若干条卡合齿(4b2)。

6.根据权利要求1所述的一种电缆堵头专用的拆卸装置,其特征在于:所述连杆(31)的两端分别固设有第一限位件(311)和第二限位件(312),所述连杆(31)与所述夹持座(1)之间通过所述第一限位件(311)和第二限位件(312)限位。

7.根据权利要求1所述的一种电缆堵头专用的拆卸装置,其特征在于:所述连杆(31)数量为四个,且四个所述连杆(31)分别对称分布在所述夹持座(1)的左右两侧。
