专利号: 2019112527812
申请人: 郑方利
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

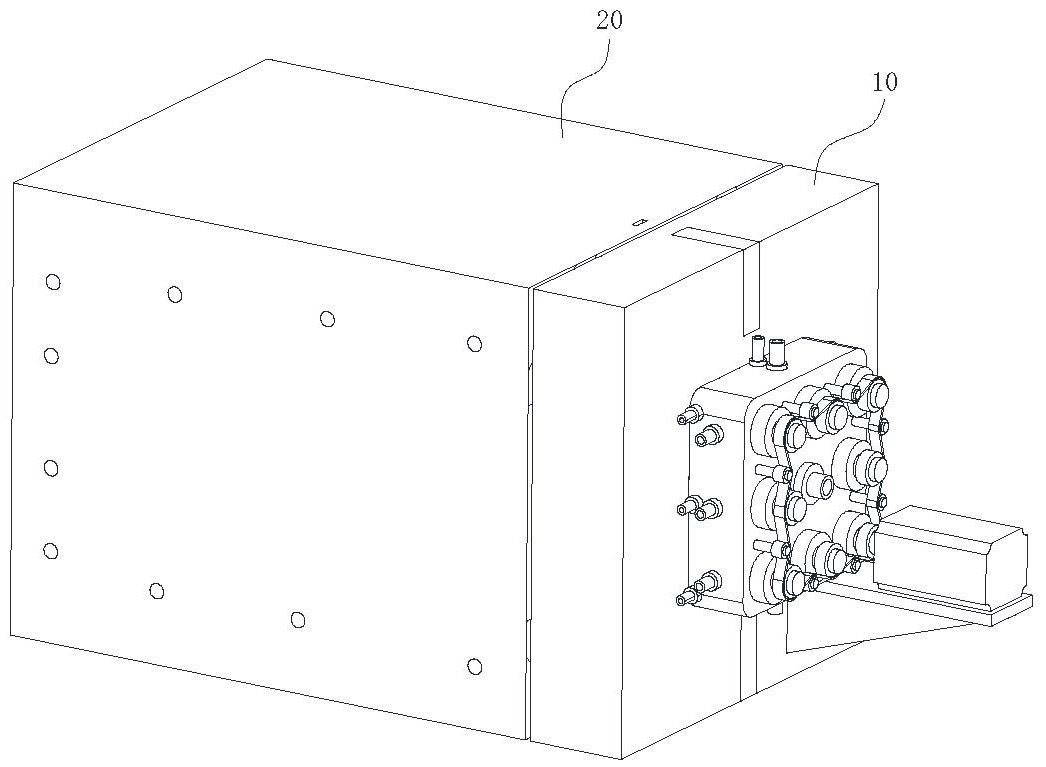

1.一种垃圾桶注塑冷却系统,其特征在于:包括沿模芯长度方向布设于模芯内部的进水流道和出水流道,所述进水流道与进水管连通,出水流道与回水管连通;所述进水流道和出水流道之间设有连通口,所述连通口沿平行于进水流道和出水流道的方向自模芯根部向模芯顶部活动设置。

2.根据权利要求1所述的垃圾桶注塑冷却系统,其特征在于:所述进水流道和出水流道之间设有将进水流道和出水流道整个长度方向连续贯通的缝隙,所述进水流道内设有导流棒,所述导流棒外壁与进水流道内壁构成密封转动配合,所述导流棒外壁上设有螺旋导流槽,所述进水流道位于模芯根部的一端设有环形槽,所述环形槽与进水管连通,所述螺旋导流槽位于模芯根部的一端与环形槽连通,当导流棒相对于进水流道转动时,螺旋导流槽上与所述缝隙连通的区域沿模芯长度方向自模芯根部向模芯顶部转移。

3.根据权利要求2所述的垃圾桶注塑冷却系统,其特征在于:还包括模芯顶端内部设置的纵向流道和横向流道,所述纵向流道与模芯端面垂直,横向流道与模芯端面平行,纵向流道一端与进水流道相接,另一端与横向流道的一端连通,横向流道另一端与一条沿模芯长度方向设置的回水流道连通,回水流道与回水管连通;所述纵向流道与进水流道之间设有挡水块,所述挡水块的边缘设有一缺口部,当螺旋导流槽与缝隙之间的连通区域转移至最靠近模芯顶端时,螺旋导流槽的端部与所述缺口部连通。

4.根据权利要求3所述的垃圾桶注塑冷却系统,其特征在于:所述模芯包括本体以及本体侧壁即顶壁上可拆卸式设置的铍青铜镶块,所述进水流道、出水流道、纵向流道和横向流道均开设于铍青铜镶块内。

5.根据权利要求3所述的垃圾桶注塑冷却系统,其特征在于:所述导流棒位于模芯根部的一端凸申至模芯外侧并通过轴承与模芯外侧设置的轴承座转动连接,模芯外侧设有用于驱动导流棒转动的伺服电机。

6.根据权利要求5所述的垃圾桶注塑冷却系统,其特征在于:所述进水流道和出水流道沿模芯侧壁间隔设置多组。

7.根据权利要求6所述的垃圾桶注塑冷却系统,其特征在于:各进水流道的导流棒外端分别设有链轮,相邻两导流棒的链轮之间设有张紧轮,各链轮之间通过链条同步转动连接,其中一根导流棒与所述伺服电机的主轴传动连接。

8.根据权利要求7所述的垃圾桶注塑冷却系统,其特征在于:所述纵向流道和横向流道与进水流道一一对应设置多组,所述各横向流道呈放射状布置,各横向流道汇聚于模芯中心并与模芯中心设置的同一回水流道连通。

9.根据权利要求2所述的垃圾桶注塑冷却系统,其特征在于:所述螺旋导流槽的圈数为

1圈,螺距为出水流道的长度。

10.根据权利要求1所述的垃圾桶注塑冷却系统,其特征在于:还包括与模芯相配合的定模上沿垂直于模芯长度方向开设的辅助冷却流道。
