专利号: 2019112550861
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

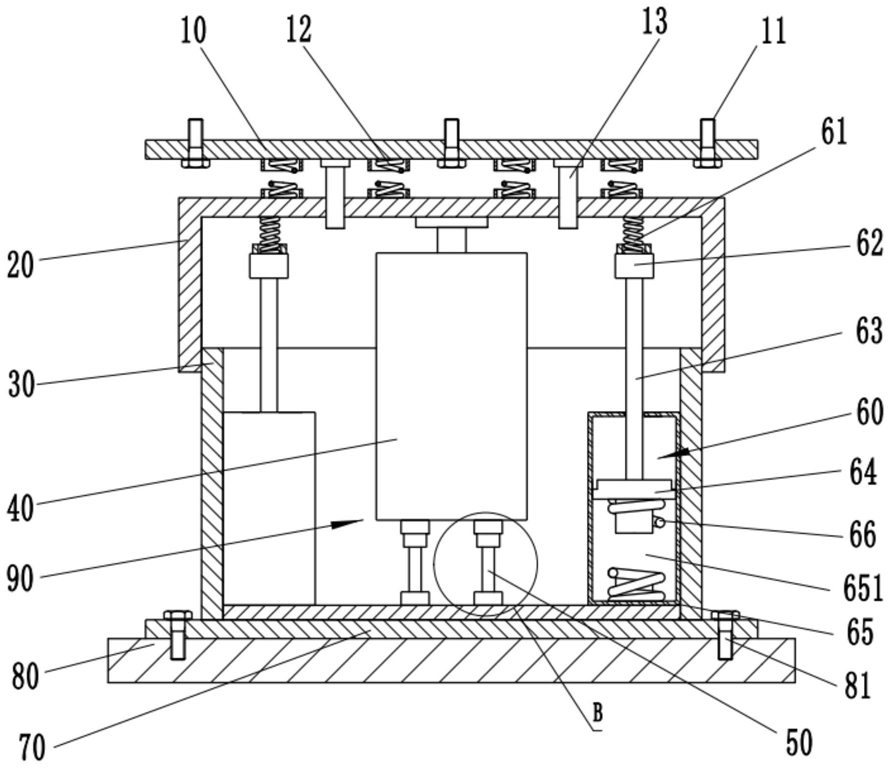

1.一种建筑物减震装置,包括顶板(10)、承重筒(20)、固定筒(30)和底板(80),其特征在于,所述承重筒(20)和所述固定筒(30)之间通过多个减震组件连接,所述减震组件包括:中间减震组件(40),所述中间减震组件(40)设于所述承重筒(20)与所述固定筒(30)之间形成的减震腔(90)内;

一对底部减震组件(50),一对底部减震组件(50)对称设于所述减震腔(90)的底部;一对边缘减震组件(60),一对边缘减震组件(60)对称设于所述减震腔(90)的底部两端;

所述中间减震组件(40)包括第一顶杆(41)、第一滑块(42)、第一气缸(43)和多个固定块(44),所述第一顶杆(41)与所述第一滑块(42)固接,且所述第一顶杆(41)、所述第一滑块(42)与所述第一气缸(43)之间形成一有杆腔(431),多个固定块(44)对称设于所述第一滑块(42)与所述第一气缸(43)之间形成的第一无杆腔(432)内,所述固定块(44)上套接有第一弹簧(45);

所述底部减震组件(50)包括连接柱(51)、套筒(53)、第一套管(55)和底筒(56),所述套筒(53)与所述第一气缸(43)的底部固接,所述底筒(56)设于所述减震腔(90)的底面上,所述连接柱(51)设于所述套筒(53)与所述底筒(56)的中心孔内,所述第一套管(55)连接在所述连接柱(51)的下端;

所述套筒(53)的中心孔内设有一缓冲垫(52),所述底筒(56)的中心孔内设有一第二弹簧(54),且所述第二弹簧(54)的上端容纳在所述第一套管(55)内。

2.根据权利要求1所述的建筑物减震装置,其特征在于,所述边缘减震组件(60)包括连接块(62)、第二顶杆(63)、第二滑块(64)和第二气缸(65),所述第二顶杆(63)与所述第二滑块(64)固接,所述连接块(62)设于所述第二顶杆(63)的上端,所述第二滑块(64)与所述第二气缸(65)形成一第二无杆腔(651),所述第二无杆腔(651)设有第四弹簧(66)。

3.根据权利要求2所述的建筑物减震装置,其特征在于,所述连接块(62)上部设有第二套管(611),所述第二套管(611)内设有第三弹簧(61),所述第三弹簧(61)的上部抵压在所述减震腔(90)的内壁上。

4.根据权利要求1所述的建筑物减震装置,其特征在于,所述顶板(10)与所述承重筒(20)之间设有多个顶部弹簧(12),所述顶部弹簧(12)设于第一套筒(121)内。

5.根据权利要求1所述的建筑物减震装置,其特征在于,所述顶板(10)上设有若干个顶板螺钉(11),所述底板(80)上设有多个底板螺钉(81)。

6.根据权利要求1所述的建筑物减震装置,其特征在于,所述固定筒(30)与所述底板(80)之间设有一隔音板(70)。
