专利号: 2019112558384
申请人: 安庆师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

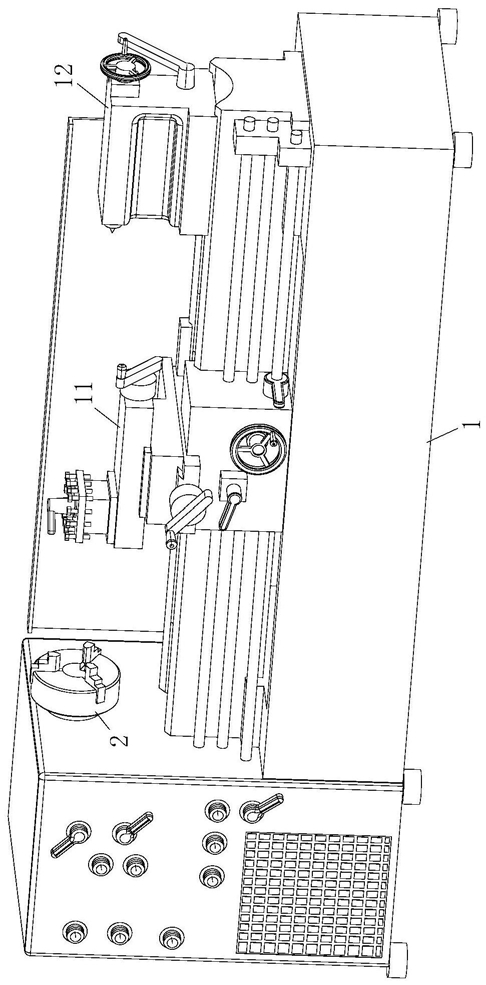

1.一种机械精加工用机床,包括机架(1)、刀架(11)、尾座(12)与三爪卡盘(2),所述刀架(11)位于机架(1)中部,所述尾座(12)位于机架(1)一端,所述三爪卡盘(2)位于机架(1)另一端;其特征在于:所述三爪卡盘(2)内部设置有环形均布的卡槽(21),所述卡槽(21)内部均设有能在其内部同步滑动的卡爪(22),所述卡爪(22)端部均设有挤压块(23),所述挤压块(23)的一端设置成倾斜面;所述卡槽(21)侧壁上设有定位块(3),所述定位块(3)能够对卡爪(22)底端的滑动距离进行定位;所述三爪卡盘(2)内部设有锁紧模块,所述锁紧模块包括底盘(4)、活动环(5)与固定环(6),所述底盘(4)滑动连接在三爪卡盘(2)内端,所述活动环(5)的内外径与固定环(6)相同,且活动环(5)与固定环(6)的外环侧面与三爪卡盘(2)的内环侧面接触贴合,所述活动环(5)与固定环(6)的内环侧面均设有弹性的防护层(64),所述活动环(5)内端面滑动连接在底盘(4)上,所述固定环(6)内端面与底盘(4)相固连,所述活动环(5)与固定环(6)成两两一组的对称分布在挤压块(23)两端,且活动环(5)均设置在靠近挤压块(23)斜面的一侧,所述活动环(5)靠近挤压块(23)斜面的一端设置成与之斜面相匹配的倾斜状,所述活动环(5)另一端均连接有弧形的锁紧杆(51),所述锁紧杆(51)一侧的固定环(6)端面上均设置有与锁紧杆(51)相匹配的锁紧槽(61);所述机架(1)上安装有控制器,所述控制器用于控制机床的自动运行。

2.根据权利要求1所述的一种机械精加工用机床,其特征在于:其中一个所述固定环(6)的外环侧面上设有限位块(62),所述三爪卡盘(2)的内环侧面上设置有与限位块(62)相匹配的一号限位槽(24),所述限位块(62)能够插入至一号限位槽(24)内部并与之卡合锁紧。

3.根据权利要求2所述的一种机械精加工用机床,其特征在于:所述限位块(62)底端的固定环(6)侧面上设置有二号限位槽(63),所述限位块(62)与二号限位槽(63)内端连接有弹簧,所述一号限位槽(24)内端设置有沿固定环(6)径向方向上的三号限位槽(25),所述三号限位槽(25)位置处的三爪卡盘(2)上设置有工作腔(7),所述三号限位槽(25)内端与工作腔(7)内端侧面相连通。

4.根据权利要求3所述的一种机械精加工用机床,其特征在于:所述工作腔(7)的内端侧面设置有滑槽(71),所述滑槽(71)内滑动连接有滑板(72),所述滑板(72)与限位块(62)端部分别设有磁铁(73),所述磁铁(73)磁性相同。

5.根据权利要求4所述的一种机械精加工用机床,其特征在于:所述滑板(72)顶端设有吸盘(74),所述吸盘(74)能够吸附在工作腔(7)的顶面上,且吸盘(74)吸附的工作腔(7)顶面一侧设置有泄气孔(75)。

6.根据权利要求1所述的一种机械精加工用机床,其特征在于:所述定位块(3)内部螺纹连接有定位螺栓(8),所述定位螺栓(8)顶面能够对卡爪(22)底端的滑动距离进行定位。
