1.一种超疏水纳米纤维膜的制备方法,其特征在于,包括如下步骤:
步骤一、将二甲基硅油、聚甲基丙烯酸甲酯溶于三元有机溶剂中以得到静电纺丝液,聚甲基丙烯酸甲酯在静电纺丝液中的质量分数为12-16%,二甲基硅油与聚甲基丙烯酸甲酯的质量比为(7-9):6;
步骤二、采用步骤一的静电纺丝液以静电纺丝工艺制得二甲基硅油/聚甲基丙烯酸甲酯复合纳米纤维膜;
步骤三、将步骤二制得的二甲基硅油/聚甲基丙烯酸甲酯复合纳米纤维膜经烘干、冷却后,得到超疏水纳米纤维膜。
2.根据权利要求1所述超疏水纳米纤维膜的制备方法,其特征在于,所述三元有机溶剂为N,N-二甲基甲酰胺/丙酮/正己烷三元溶剂。
3.根据权利要求2所述超疏水纳米纤维膜的制备方法,其特征在于,所述三元溶剂中N,N-二甲基甲酰胺、丙酮及正己烷的质量比为6:6:1。
4.根据权利要求1所述超疏水纳米纤维膜的制备方法,其特征在于,所述步骤二中静电纺丝工艺的纺丝条件为:电压17kV、接收距离20cm、相对湿度56±2%、温度为22±2℃、流速为1-1.5ml/h。
5.根据权利要求1所述超疏水纳米纤维膜的制备方法,其特征在于,所述步骤三所述烘干的温度38-42℃,时间为5小时。

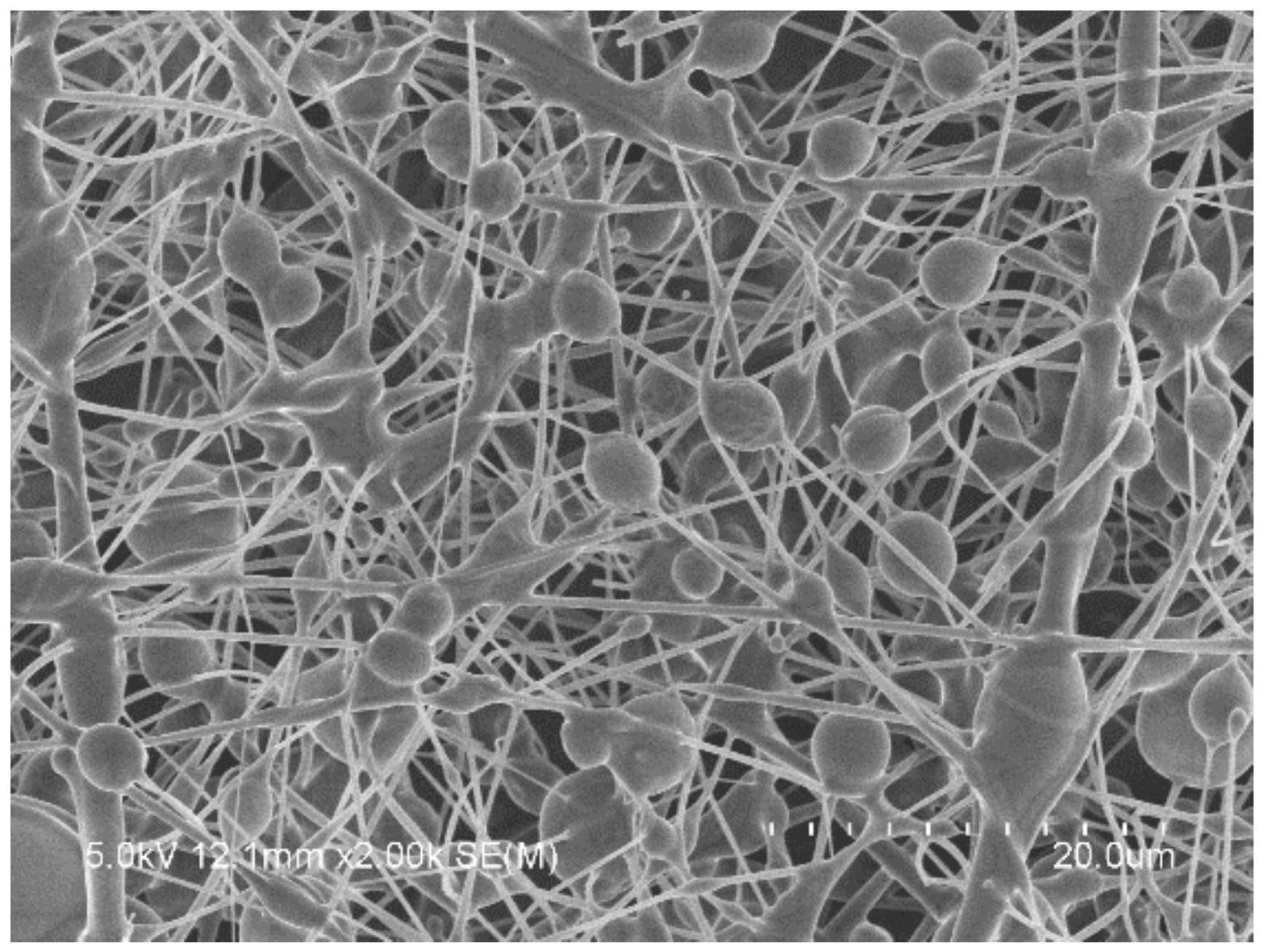

6.根据权利要求1所述超疏水纳米纤维膜的制备方法,其特征在于,所述二甲基硅油与聚甲基丙烯酸甲酯的质量比为8:6,所述超疏水纳米纤维膜为串珠状超疏水纳米纤维膜。
7.根据权利要求1所述超疏水纳米纤维膜的制备方法,其特征在于,所述超疏水纳米纤维膜的水接触角为150.6°,油接触角为0°。
