专利号: 2019112592883
申请人: 东北林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

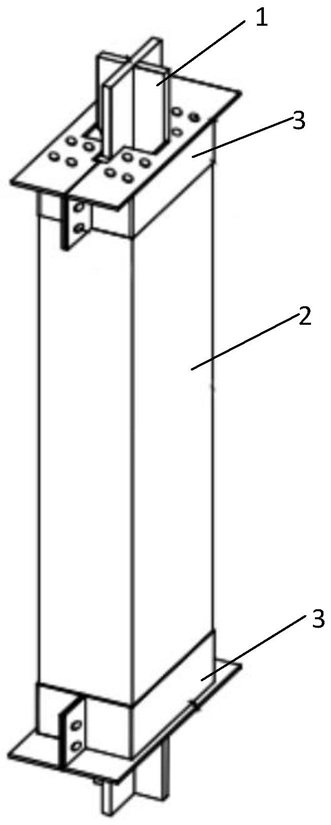

1.一种装配式防屈曲支撑,其特征在于,包括:支撑内芯板组件(1);

可拆卸式外部约束组件(2),所述可拆卸式外部约束组件(2)围设在所述支撑内芯板组件(1)中部外周侧;

可拆卸式端部约束组件(3),所述可拆卸式端部约束组件(3)为两个,且两个所述可拆卸式端部约束组件(3)分别围设在所述支撑内芯板组件(1)的顶部和底部的外周侧,且分别与所述可拆卸式外部约束组件(2)的顶端和底端可拆卸连接;

所述支撑内芯板组件(1)包括:

截面呈“一”字型的支撑内芯板(11)和第一加强肋板(12),所述支撑内芯板(11)顶部和底部的两侧分别对称焊接有所述第一加强肋板(12),且所述支撑内芯板(11)与所述第一加强肋板(12)呈“十”字形结构布置,所述可拆卸式外部约束组件(2)围设在所述支撑内芯板(11)外周侧,所述可拆卸式端部约束组件(3)围设在所述“十”字形结构外周侧;或,截面呈“一”字型的支撑内芯板(11)和第二加强肋板(13),所述支撑内芯板(11)两侧分别对称焊接有所述第二加强肋板(13),且所述支撑内芯板(11)与所述第二加强肋板(13)呈“十”字形结构布置,所述可拆卸式外部约束组件(2)围设在所述支撑内芯板(11)外周侧,所述可拆卸式端部约束组件(3)围设在所述“十”字形结构外周侧;或,截面呈“一”字型的支撑内芯板(11)、第三加强肋板(14)和第四加强肋板(15),所述支撑内芯板(11)两侧分别对称焊接有所述第三加强肋板(14),且所述支撑内芯板(11)与所述第三加强肋板(14)呈“十”字型结构布置,所述第四加强肋板(15)为多个,且分别环布在所述支撑内芯板(11)和所述第三加强肋板(14)顶部和底部,且三者形成多边形结构;所述可拆卸式外部约束组件(2)围设在所述支撑内芯板(11)外周侧,所述可拆卸式端部约束组件(3)围设在所述多边形结构外周侧;

所述可拆卸式外部约束组件(2)包括:夹板(21),所述夹板(21)为两个,两个所述夹板(21)对称设置在所述支撑内芯板(11)左右两侧;两个所述可拆卸式端部约束组件(3)分别与所述夹板(21)顶端和底端可拆卸连接;

垫板(22),所述垫板(22)为两个,两个所述垫板(22)对称设置在所述支撑内芯板(11)前后两侧,且均夹设在两个所述夹板(21)之间,且均通过第一连接螺栓(4)与两个所述夹板(21)可拆卸连接,且所述垫板(22)的厚度大于所述支撑内芯板(11)的厚度;

所述支撑内芯板(11)与所述垫板(22)对应的侧面中部向外突出形成限位部(111),所述垫板(22)上对应所述限位部(111)的位置开设有限位豁口(221),所述限位部(111)与所述限位豁口(221)适配连接;

两个所述可拆卸式端部约束组件(3)均包括:两个结构相同且可拆卸连接的对接连接板组件(31),两个所述对接连接板组件(31)对接后在对接位置具有与所述“十”字形结构或多边形结构相适配的卡接槽(310),且两个所述对接连接板组件(31)分别与两个所述夹板(21)的顶端或底端可拆卸连接;

两个所述对接连接板组件(31)均包括:封口盖板(311),所述封口盖板(311)侧端开设有豁口(3111),两个所述豁口(3111)对接形成所述卡接槽(310),所述封口盖板(311)和所述夹板(21)端部通过第二连接螺栓(5)固定连接;

几字形连接板(312),所述几字形连接板(312)顶端与所述封口盖板(311)底端固定连接,且两个所述几字形连接板(312)对接后,在其对接位置通过第三连接螺栓(6)固定连接。

2.根据权利要求1所述的一种装配式防屈曲支撑,其特征在于,所述夹板(21)靠近所述支撑内芯板(11)的一侧的顶部和底部均开设有用于适配所述第一加强肋板(12)的第一槽口(211);或,

所述夹板(21)靠近所述支撑内芯板(11)的一侧开设有用于适配所述第二加强肋板(13)的第二槽口(212);或,

所述夹板(21)靠近所述支撑内芯板(11)的一侧开设有用于适配所述第三加强肋板(14)和所述第四加强肋板(15)的第三槽口(213);

其中,所述支撑内芯板(11)与所述垫板(22)对应的侧面为变截面结构或平面结构,所述垫板(22)靠近所述支撑内芯板(11)的侧面与所述变截面结构或平面结构形状适配。

3.根据权利要求1所述的一种装配式防屈曲支撑,其特征在于,所述夹板(21)外周侧缠绕有FRP布料包裹层(23)。

4.根据权利要求1所述的一种装配式防屈曲支撑,其特征在于,所述支撑内芯板(11)、所述第一加强肋板(12)、所述第二加强肋板(13)、所述第三加强肋板(14)、所述第四加强肋板(15)、所述封口盖板(311)和所述几字形连接板(312)均为耐候钢板。

5.根据权利要求1‑4任一项所述的一种装配式防屈曲支撑,其特征在于,所述夹板(21)为胶合木板材。
